IM7580シリーズには、データ転送フォーマットとしてASCIIおよびバイナリの2種類のフォーマットがあります。

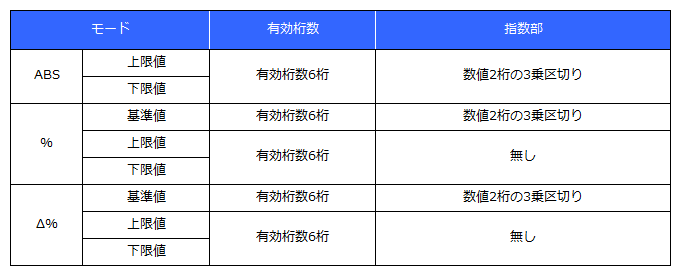

また、測定値の有効桁数を10桁とするロング・フォーマットモードがあります。
データ転送速度はデータ転送フォーマットおよびロング・フォーマットの設定によって異なります。
値が負の場合、測定値の頭に"-"(マイナス)がつきます。
値が正の場合、測定値の頭に" "(スペース)がつきます。
ただし、以下の場合はスペースはつきません。
:FORMat:DATA REALコマンドを実行すると、IM7580シリーズはバイナリ・フォーマットでデータを転送します。
以下に示すコマンド/クエリのデータ部がバイナリフォーマットで返されます。

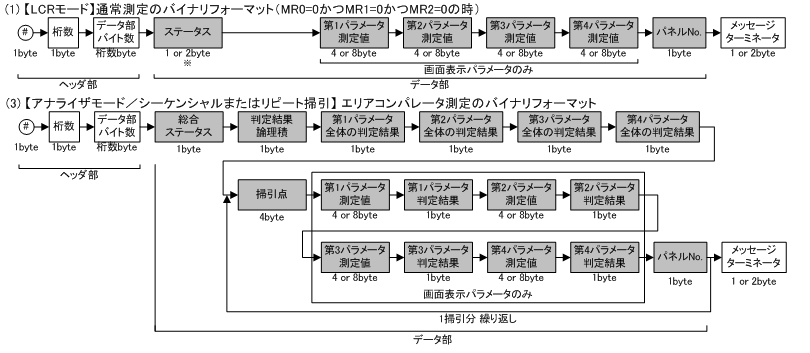

応答データ・フォーマットデータ例
応答データはヘッダ部とデータ部、ターミネータで構成されます。
各部のフォーマットについて次に説明します。
ヘッダ部は以下に示す3パラメータから構成されます。
| "#"（1byte） | バイナリ・データ出力フォーマット使用符号 |
| "<転送するバイト数>の桁数"（1byte） | データ部のバイト数の桁数 |
| "転送するバイト数"（桁数byte） | データ部のバイト数 |
データ部が13byteの場合のヘッダ部は以下のようになります。
#213
アナライザーモードでの:MEASure?クエリの応答データ、または、:MEMory?クエリの応答データのデータ部バイト数は、 掃引点数n個分、またはメモリされている測定値n個分の合計となります。
データ部ではASCIIフォーマットと同様に:MEASure:VALid、:MEASure:ITEMコマンドで設定したパラメータを返します。
参照：:MEASure?クエリメッセージリファレンス、:MEMory?クエリメッセージリファレンス
本体設定に従ったメッセージターミネータが付加されます。
