モーターの温度測定

モーターフレームや巻線に熱電対を貼り、温度の変化を記録します。
測定環境との温度差をリアルタイムに波形表示、記録することも可能です。

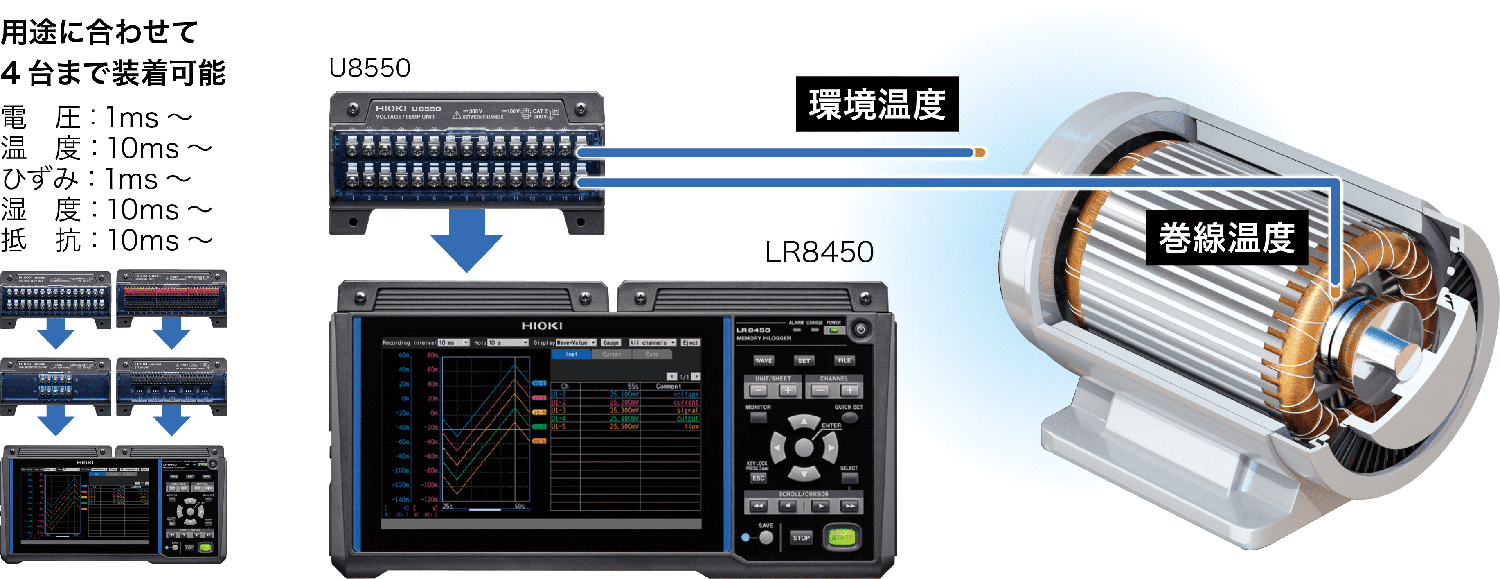

計測イメージ

波形・数値・コメントを一画面に表示

波形と数値を同時に表示できます。入力したコメントも一緒に表示できるため、記録データを明確に識別できます。

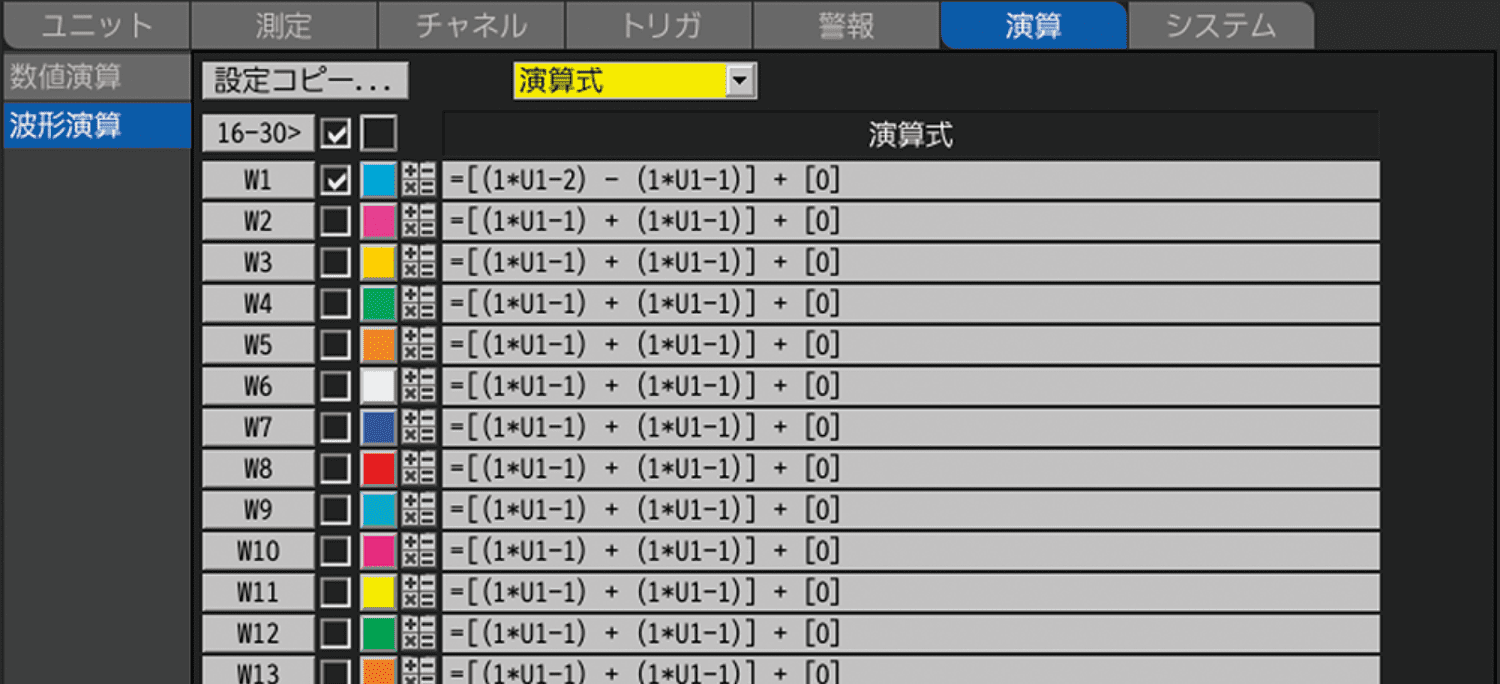

環境温度と巻線温度の温度差を記録

波形演算機能で演算式を設定することで、測定した温度の温度差を一緒に記録できます。

使用機器

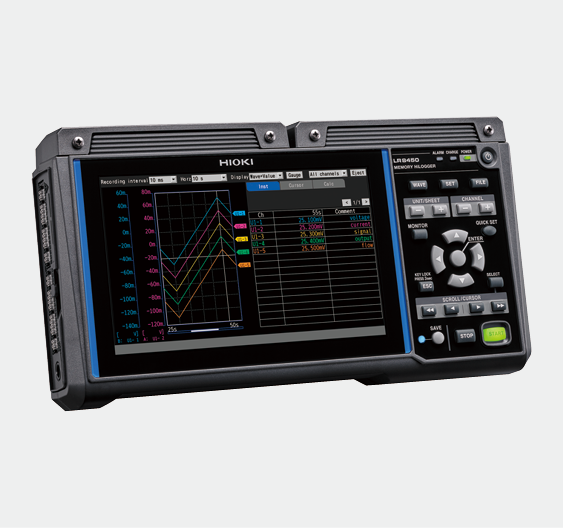

メモリハイロガー LR8450

メモリハイロガーLR8450

本体装着式の各種ユニットと接続が可能です。
温度だけでなく、1msサンプリングでの電圧測定やひずみ測定もできます。
製品ページへ カタログ

LR8450-01(無線LAN 搭載モデル)

LR8530ワイヤレス電圧・温度ユニットなど
ワイヤレスタイプのユニットを使用でき、
本体とユニットの間を無線化できます。
製品ページへ カタログ
電圧・温度ユニット U8550

電圧・温度ユニットU8550

K熱電対 9810

K熱電対9810
