CAN・CAN FDを利用した
EV/EVモーターの評価

CANバスに流れる制御情報やセンサ情報と、実際のアナログ値を同時に計測することで、HILSや車両評価での挙動を正確に把握できます。

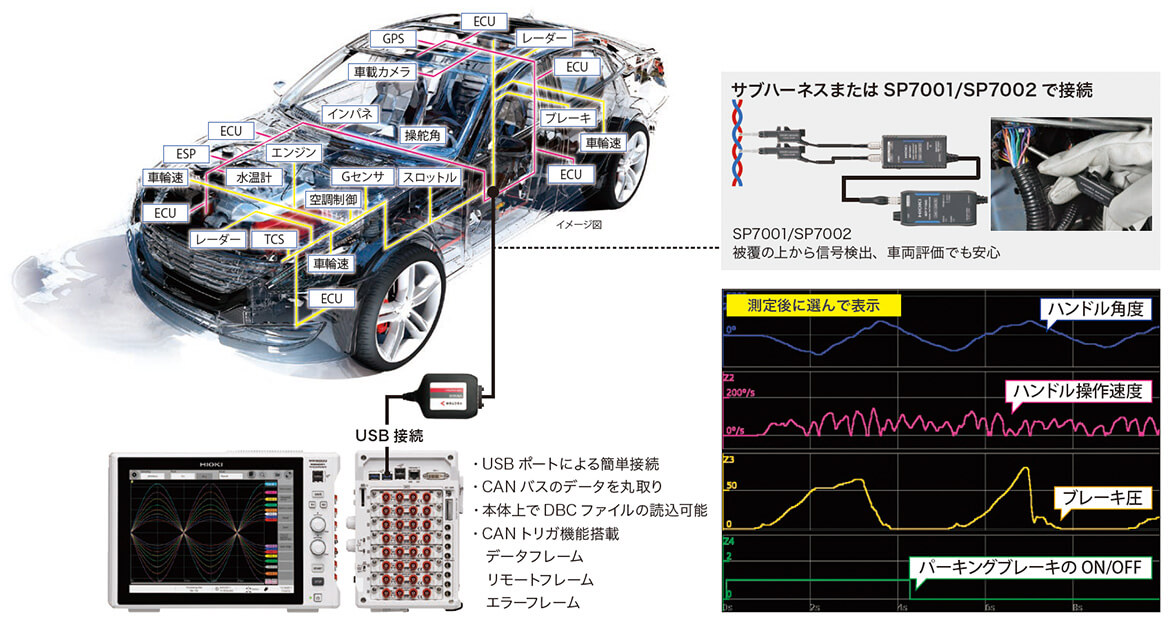

計測イメージ

車両評価

車両の状態で計測困難なパラメータがある場合、CANバス上のデータを活用することで、車両の状態を把握することができます。 非接触CANセンサSP7001, SP7002を使えば、サブハーネスの準備やケーブル加工などの煩雑な準備なしにCANバスをモニターできます。
また、試験後はセンサーの取り外しのみで車両に影響を残さずに作業が完了します。

HILS 評価

HILSでは、シミュレーション装置が様々な状況を想定し、その時のCAN信号などを再現します。
インバータECUやモーターECUはCAN情報などから状況を判断し、モーターやインバータを制御します。
インバータの出力電圧・電流、トルク、回転数などと合わせてCAN信号を取得することで、想定される様々な場面でのモーター特性やモーター効率を求めることができます。

使用機器

メモリーハイコーダ MR6000/MR6000-01

メモリハイコーダMR6000/MR6000-01

非接触CANセンサSP7001-90/SP7002-90

非接触CANセンサSP7001-90/SP7002-90

4ch アナログユニット U8978

4chアナログユニットU8978

製品ページへ

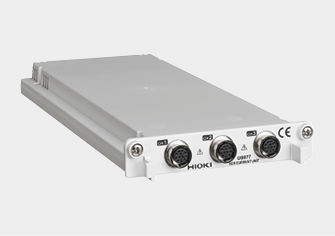

3ch 電流ユニット U8977

3ch電流ユニットU8977

製品ページへ

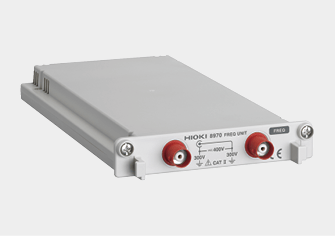

周波数ユニット 8970

周波数ユニット8970

製品ページへ

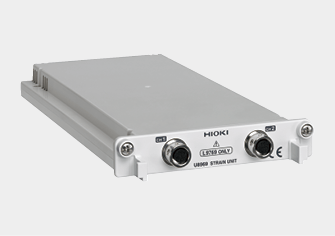

ストレインユニット U8969

ストレインユニットU8969

製品ページへ

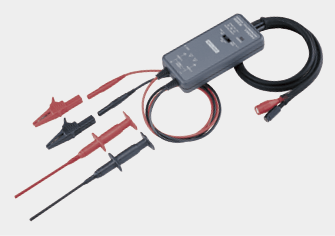

差動プローブ 9322

差動プローブ9322

製品ページへ
電流センサ CT6843-05

電流センサCT6843-05

製品ページへ

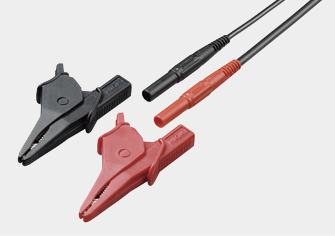

接続コード L9197

接続コードL9197

トルクセンサ *(ひずみゲージ式変換器)

* センサについてはセンサメーカ様にお問い合わせください。

アプリケーション

非接触CANセンサSP7001/SP7002 接続可能な製品例
