動的なモーター
特性測定

モーター始動から停止までのインバータの出力電圧・電流、トルク、回転数を記録します。
波形演算を使い、インバータ出力電力、モーターパワー、モーター効率が算出できます。

計測イメージ

波形演算でインバータ出力電力・モーターパワー・モーター効率を算出

高速波形演算を使用して、測定後にモーターパワー、モーター効率、インバータ出力電力を求め、X-Y表示機能を使用して表示します。
ユニットからの入力信号だけでなく、波形演算結果に対してもX-Y表示できるため、幅広い解析を行うことができます。
また、モーターの始動から停止までの変動波形に対し、任意の場所を選びながらX-Y表示できるため、指定箇所でのX-Y解析を実施できます。

使用機器

メモリーハイコーダ MR6000/MR6000-01

メモリハイコーダMR6000/MR6000-01

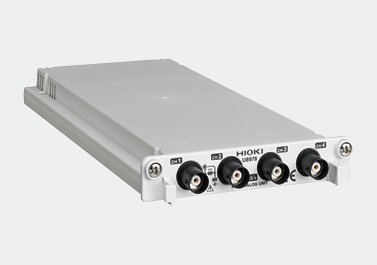

4ch アナログユニット U8978

4chアナログユニットU8978

製品ページへ

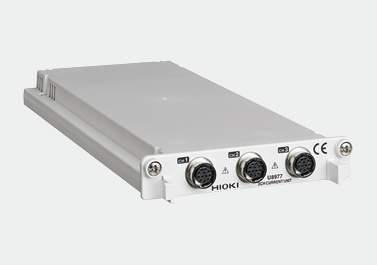

3ch 電流ユニット U8977

3ch電流ユニットU8977

製品ページへ

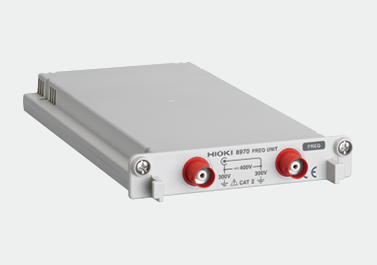

周波数ユニット 8970

周波数ユニット8970

製品ページへ

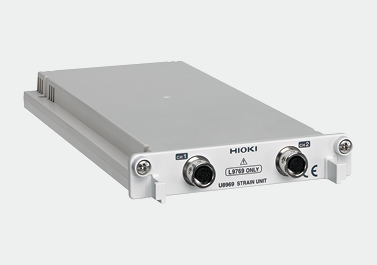

ストレインユニット U8969

ストレインユニットU8969

製品ページへ

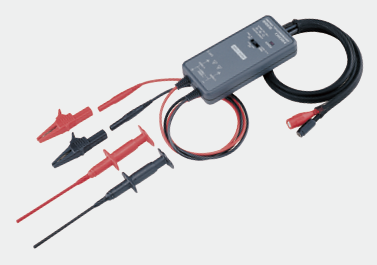

差動プローブ 9322

差動プローブ9322

製品ページへ

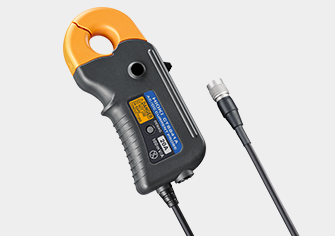

電流センサ CT6843-05

電流センサCT6843-05

製品ページへ

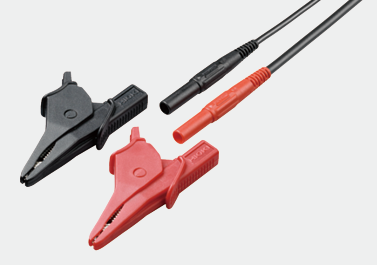

接続コード L9197

接続コードL9197

トルクセンサ *(ひずみゲージ式変換器)
