メモリハイコーダ
MR6000

シリーズ史上、最高の測定能力と最速の転送速度!

● 思いどおりにサクサク操作できる大画面タッチパネルの直感操作 ● 一瞬を逃さない高速200MS/s絶縁測定(高速アナログユニットU8976使用時) ● 保存にかかる時間を劇的に改善し、ストレスフリーな快適性を実現 ● 測定しながら保存する高速リアルタイム保存 ● ファームウェアバージョンアップによる新機能を追加 (2020年4月)

バージョンアップでより使いやすく、幅広い用途に対応

● 2020年4月に新しい機能を搭載しました。 NEW:CAN, CAN FD測定機能を搭載しました。 NEW:デュアルサンプリング機能を搭載しました。 NEW:XY波形表示機能を搭載しました。 NEW:波形演算(周期演算)機能を搭載しました。 NEW:FFT機能を搭載しました。 NEW:メモリ分割機能を搭載しました。 ● 2019年2月に新しいユニットを追加しました。 NEW:3CH電流ユニット U8977を追加しました。 NEW:4CHアナログユニット U8978を追加しました。 NEW:チャージユニットU8979を追加しました。

心地よいほどに、自由自在に使えるメモリハイコーダ

12.1インチ静電容量式タッチパネルを採用し、泳ぐようななめらかで直感的な操作を実現しました。設定項目をダイレクトにタッチして選択したり、見たいところを直接指で拡大して表示できます。 また、膨大な測定データの中から見たい波形を簡単検索できる「波形検索機能」も搭載しています。測定した全データの中から異常波形を自動検索します。

高速200MS/s 絶縁測定

シリーズ史上最高のサンプリング速度を実現した「高速アナログユニットU8976」は、絶縁200MS/s 測定が可能です。 一瞬を逃さない圧倒的サンプリング速度で、高速信号の変化を正確に捉えます。

高スイッチング周波数を正確に捉える、周波数帯域と絶縁性能

MR6000は200MS/s高速サンプリング速度を維持しながら、CH間絶縁とDC400Vダイレクト入力を実現しました。高効率化が求められるインバータ評価試験や電源設計の評価における、スイッチング波形を正確に捉えたいという要望に応えます。 さらに、カーソルをフリックしてトレース値をスムーズに読みとる滑らかな操作性を実現しました。

絶縁デバイスによる絶縁入力

アナログ入力チャネル間および入力チャネルと本体間は絶縁されています。そのため、オシロスコープと異なり、電位差を気にしないで測定することができます。 高速アナログユニットU8976の光絶縁デバイス▶︎

保存時間を1/30に短縮

長時間にわたる測定をした際のデータ量はとても多く、すべてのデータをパソコンに転送するには膨大な時間を必要としていました。 MR6000は最新のインタフェースを採用するとともに、内部処理の高速化によって測定データをメディアに保存する時間を短縮しました。例えば、従来1分かかっていた保存がわずか2秒で完了します。 データ保存のためだけに待つといった煩わしさがなく、作業効率の改善に寄与します。

長時間記録× 高速サンプリング× 多チャネル

リアルタイム保存機能を使用することで、内部ストレージメモリの容量に依存することなく測定可能時間をコントロールできます。 長期間記録をしたい場合は、容量の大きいSSDユニットやHDユニットがおすすめです。また、データのやり取りに優れたUSBメモリやSDメモリカードもご利用いただけます。 すべての現象を高速サンプリングで長時間記録できます。 《PCへダイレクトに転送》 FTP送信機能とリアルタイム保存機能を併用することで、測定データを直接パソコンへ転送することが可能です。測定後スムーズにデータ観測ができます。

多現象を確実に捕捉するユニットラインナップ

使用ユニットを複数組み合わせることで、多現象記録が可能です。 ロジックユニットを複数使用すれば、リレーのON/OFFやPLC(プログラマブルロジックコントローラー)の信号測定が最大128ch同時に測定可能です。 温度ユニットに熱電対を装着して、温度を測定することもできます。 《ユニットセレクションガイド》 全15種類のユニットを使用できます。 高速アナログユニットU8976 アナログユニット8966 4chアナログユニットU8975 4CHアナログユニットU8978 高分解能ユニット8968 DC/RMSユニット8972 高圧ユニットU8974 デジタルボルトメータユニットMR8990 3CH電流ユニットU8977 電流ユニット8971 温度ユニット8967 ストレインユニットU8969 周波数ユニット8970 チャージユニットU8979 ロジックユニット8973 各ユニット詳細は「価格・オプション」からご覧いただけます。

高感度・広帯域・高精度な電流プローブ / 電流センサ

《電流プローブ》 低消費電力デバイスの微小電流波形を100μAの分解能で解析できます。デバイスの消費電流波形を高分解能・長時間記録できます。 また、プローブ電源ユニットZ5021をオプションで付けることにより、電流プローブへの電源供給をMR6000本体から行えます。 《電流センサ》 クランプタイプの高確度センサは優れた温度特性を持ち、狭い車両のエンジンルーム内でも高確度測定ができます。 3CH電流ユニットU8977を使用することで、電流センサを直接接続でき、MR6000本体からの電源供給、スケーリングを自動で行えます。

CAN・CAN FD計測

CANバス上には制御情報だけでなく、ECUが制御に必要とするセンサの情報も流れています。これらの信号と一緒に、センサの入力信号である電圧、ひずみ、温度、流量、回転数、トルク、車速、振動などのアナログ値を同時に計測できます。 《測定中にCANバスに流れるデータを丸取り》 MR6000は、設定された記録時間内にCAN・CAN FDバスに流れるフレームデータをすべて取り込みます。測定後に確認したいシグナルを指定し、画面に表示して確認します。

測定しながら演算するリアルタイム波形演算〈MR6000-01のみ搭載〉

MR6000-01 では強力なリアルタイム波形演算オプションを搭載しています。これにより、測定と同時に四則演算( + , − , × , / )や、微分積分演算ができるため、測定しながら演算結果を波形で確認することができます。 演算結果は測定後の数値演算や保存にも対応可能です。

ノイズのない波形を観測するデジタルフィルタ演算〈MR6000-01のみ搭載〉

測定データの高調波ノイズや特定周波数ノイズを取り除くことができます。 ユニットに標準搭載されているフィルタでは除去しきれないノイズを取り除きたい場合に有効です。

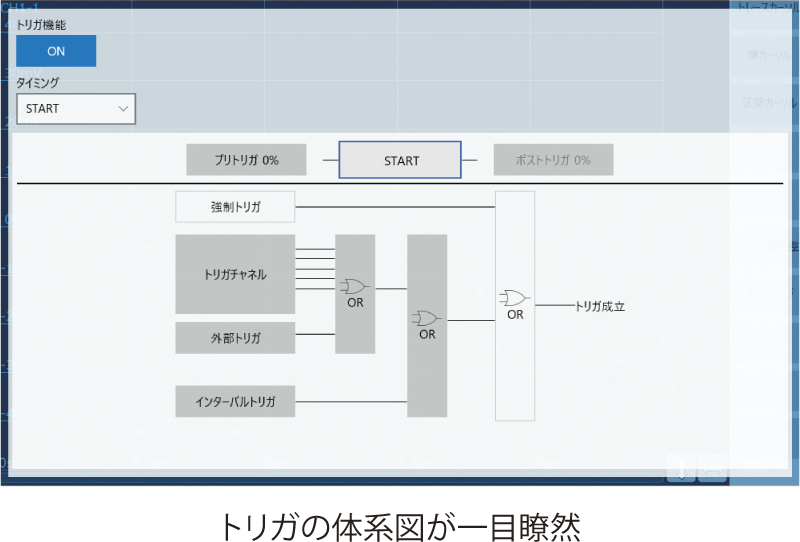

狙ったイベントを捉えるトリガ

各トリガを設定することで、イベントが発生した際にデータを記録します。 すべてのチャネルに設定が可能です。 レベルトリガ ... 1 つの電圧値で比較 ウィンドウトリガ ... 2 つの電圧値で比較 電圧降下トリガ ... 商用電源ラインの電圧降下を捕捉 周期トリガ ... 周期を監視 グリッチトリガ ... パルスの異常を捕捉 パターントリガ ... ロジック信号の ON/OFF で比較

サンプリング速度を落とさずに長期間の変動を観測(エンベロープ機能)

測定方法をエンベロープにすることで、100MS/sのオーバーサンプリングを行いながら、設定された間隔で最大値と最小値を記録します。 1G ワードの内部メモリを使用するのでデータの取りこぼしなく長時間の測定を実現します。 また、リアルタイム保存の併用も可能です。

長時間試験中に異常現象を高速サンプリングで測定(デュアルサンプリング機能)

振動試験では、数時間におよぶ試験全体の様子を記録する必要があります。 一方で、異常が発生した箇所を高速サンプリングでとらえ、測定後に解析する必要があります。 このようなときに、デュアルサンプリング機能が有効です。 ① トレンド波形で全体記録 エンベロープ機能により、数時間におよぶ試験全体の様子を記録します。 ② 瞬時波形で詳細確認 あらかじめ設定しておいたトリガに従って、試験中に発生した異常現象を高速サンプリングでとらえます。 トリガマークの番号をタップすることで、その場所で発生した異常現象をとらえた瞬時波形を表示することができます。

多彩な表示機能

《スクロール機能》 スクロール機能を使用することで、紙を送るような感覚で波形を確認することができます。 《ZOOM機能》 オシロスコープのように1画面にすべての測定波形を見せ、必要な所を詳細に見せることもできます。 《シート機能 (表示グループ)》 16個のシートを切り替えて、様々な見方で解析できます。

膨大な測定データの中から見たい波形を簡単検索

お客様に設定していただいた基本波形の特徴を自動で算出し、測定したすべてのデータから類似性の低い波形を異常波形として順に探し出します。測定した波形をスクロールしながら目視で確認し、異常を探すという時間を大幅に短縮することが可能です。 また、どのような異常が観測されるか予測できず、測定前のトリガ設定が困難な場合に有効です。

数値演算機能

測定した波形に対して数値演算することで、数値パラメータで分析できます。 アナログチャネル、ロジックチャネルだけでなく、リアルタイム波形演算チャネルも演算対象にできます。 《ロジックで測定した切り替え時間を(t1, t2, t3, T)を算出》 ロジックで測定した信号に数値演算を適用して時間差を求めることができます。 《コンデンサの充放電試験で、コンデンサにチャージ後、最大値から規定値(50V)まで下がる時間を算出》 数値演算で最大値の時間と指定レベル時間を算出して、四則演算することで求めることができます。 《モータ突入起動電流の時間(t1)を算出》 数値演算でバースト幅を算出して求めることができます。

アプリケーション

《電力変動測定》 https://www.hioki.co.jp/jp/products/introduction/detail/?dbid=386 《モータトルク、振動測定》 https://www.hioki.co.jp/jp/products/introduction/detail/?dbid=395 《動的なモータ特性測定》 https://www.hioki.co.jp/jp/products/introduction/detail/?dbid=396 《レゾルバ測定》 https://www.hioki.co.jp/jp/products/introduction/detail/?dbid=387

> 詳しくは、パワーエレクトロニクスサイトをご覧ください。

PCソフトウェア《MR6000 Viewer》

MR6000 / MR6000-01で測定したデータをPCに読み込み、波形表示や演算を実行可能です。数値演算、波形演算、FFT演算などMR6000と同様の機能をPCで実行できます。(一部機能制限あり)

> MR6000 Viewer ダウンロードはこちら

デザイン

タッチパネルの操作性と視認性の良い角度を調査し、それらを最大限に向上させる支持足を採用しました。 デスク上で使用する際に手首の負担を軽減するとともに、自然な視線で操作できます。 筐体の角を取ることで、コンパクトでシャープな印象に仕上げています。 研究開発で使用する機器にふさわしい、シンプルで洗練された佇まいを目指しました。

数々のデザイン賞を受賞

《iF デザインアワード2018 受賞》 デザイン振興のための国際的な組織インダストリー・フォーラム・デザイン・ハノーファー(iF)が主催しているiFデザインアワードを受賞しました。 《日本マニュアルコンテスト2018 受賞》 MR6000, MR6000-01 メモリハイコーダ クイックスタートマニュアルが日本マニュアルコンテストの産業部門 部門優良賞を受賞しました。 《グッドデザイン2018 受賞》 審査コメントより 年々進化するエネルギー効率向上のためのインバーターやパワーコンディショナーの技術の開発に向けて、メンテ現場用の製品から開発現場でも利用できるよう、デザインのチューニングが行なわれた。微細な変化の影響を受けるレベルとなることから、絶縁式としていること、持ち運びやすくしていること、モニターの角度やタッチパネルなど長時間の測定にも対応したこと、多現象を一度に見れるインターフェースとしたところなど、測定精度をとことん上げることが目的であるが、それはすなわち研究とユーザー両者に対しての思いやりとして、製品に現れており高く評価したい。

> iF デザインアワードについてはこちら(外部サイトにリンク)

仕様

基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)

MR6000MR6000-01
付加機能-リアルタイム波形演算, デジタルフィルタ機能
入力ユニット数最大8ユニット
チャネル数アナログ最大32ch (U8975使用時), またはロジック128ch (8973使用時)
測定レンジ100 mV - 400 V f.s., 12レンジ, 分解能 : レンジの1/1600 (U8976使用時)
4 V - 200 V f.s., 6レンジ, 分解能 : レンジの1/32000 (U8975使用時)
最大入力電圧DC 400V (U8976使用時), DC 200V (U8975使用時)
周波数特性DC - 30MHz (U8976使用時), DC - 2MHz (U8975使用時)
最高サンプリング速度200MS/s 全ch同時 (U8976使用時), 外部サンプリング10MS/s
記録方式ノーマル: 通常の波形記録
エンベロープ: 一定期間ごとの最大値と最小値を記録
メモリ容量1Gワード
外部記憶装置SDメモリカード ×1, USBメモリ ×7, 内蔵SSD/HDD ×1, FTP送信 (LAN経由PC) ※メディアは純正オプション品に限る
表示部12.1型 XGA-TFTカラー液晶 (1024 × 768ドット)
外部インタフェースLAN, USB, SD, SATA, MONITOR
電源AC 100〜240V, 50/60Hz,, 300 VA Max.
寸法・質量353W × 235H × 154.8Dmm, 6.5kg (本体のみ)
付属品電源コード ×1, クイックスタートマニュアル ×1, 使用上の注意 ×1, アプリケーションディスク(CD-R) ×1, 取扱説明書 詳細編, 演算編(CD-R) ×1, ブランクパネル(ブランクスロットのみ)

価格

形名(発注コード) 説明 価格 HIOKI Online Store
MR6000 本体のみ, 入力ユニット最大8台まで ¥1,250,000(税抜き)
MR6000-01 リアルタイム波形演算他内蔵 ¥1,420,000(税抜き)

本体には入力ユニット等の専用オプションが必要です。入力コード等の各種共通オプションは別途ご購入ください。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

※入力コード類は付属しませんので、別途ご購入願います

※電流ユニット8971に9709を使用する場合は電流プローブ合計7本まで

チャージユニット U8979

¥200,000(税抜き)

・2ch, 加速度波形 ・電荷出力型加速度ピックアップ ・プリアンプ内蔵型加速度ピックアップ

詳細はこちら

4CH アナログユニット U8978

¥180,000(税抜き)

・4ch, 瞬時波形 ・DC~2MHz帯域

詳細はこちら

3CH 電流ユニット U8977

¥250,000(税抜き)

・3ch, 電流測定 ・DC~2MHz帯域

詳細はこちら

高速アナログユニット U8976

¥350,000(税抜き)

・2ch, 瞬時波形 ・DC~30MHz帯域

詳細はこちら

4chアナログユニット U8975

¥180,000(税抜き)

・4ch, 瞬時波形 ・DC~2MHz帯域

詳細はこちら

ストレインユニット U8969

¥150,000(税抜き)

・2ch, 加速度、荷重、圧力、変位 ・歪みゲージ式変換器用アンプ

詳細はこちら

高圧ユニット U8974

¥150,000(税抜き)

・2ch, 高電圧入力 ・Max. DC 1000 V, AC 700 Vrms ・DC~100kHz帯域

詳細はこちら

デジタルボルトメータユニット MR8990

¥125,000(税抜き)

・微少電圧の測定に ・高確度±0.01%と6 1/2桁の超高分解能 ・500回/sサンプリング

詳細はこちら

電流ユニット 8971

¥150,000(税抜き)

・2ch, 電流の波形測定 ・DC~100kHz帯域 ・専用電流センサ接続

詳細はこちら

周波数ユニット 8970

¥120,000(税抜き)

・2ch, 回転パルス/周波数 ・DC~100kHz

詳細はこちら

DC/RMSユニット 8972

¥100,000(税抜き)

・2ch, 瞬時波形と実効値 ・DC~400kHz帯域 ・実効値DC, 30~100kHz帯域

詳細はこちら

高分解能ユニット 8968

¥120,000(税抜き)

・2ch, 高分解能測定 ・DC~100kHz帯域

詳細はこちら

温度ユニット 8967

¥120,000(税抜き)

・2ch, 温度測定 ・熱電対入力

詳細はこちら

アナログユニット 8966

¥100,000(税抜き)

・2ch, 瞬時波形 ・DC~5MHz帯域

詳細はこちら

ロジックユニット 8973

¥80,000(税抜き)

・16ch, ロジック信号 ・ロジックプローブ4本まで

詳細はこちら

※生産時に組み込むため発注時に指定ください

プローブ電源ユニット Z5021

¥75,000(税抜き)

MR6000工場出荷時指定, CT6710シリーズは4本まで, それ以外のプローブは8本まで駆動可能

※生産時に組み込むため発注時に指定ください

SSDユニット U8332

¥125,000(税抜き)

工場出荷時指定, 本体内蔵タイプ, 256 GB

※生産時に組み込むため発注時に指定ください

HDユニット U8333

¥100,000(税抜き)

工場出荷時指定, 本体内蔵タイプ, 320 GB

注意

※弊社オプションの保存メディアを必ず使用してください。弊社オプション以外の保存メディアを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

USBメモリ Z4006

¥55,000(税抜き)

16 GB, 長寿命・高信頼性のSLCタイプフラッシュメモリ採用

SDメモリカード Z4003

¥28,000(税抜き)

8 GB

SDメモリカード2GB Z4001

¥12,000(税抜き)

2 GB

接続ケーブル L9795-02

¥3,000(税抜き)

対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-BNC端子, 1.5m

接続ケーブル L9795-01

¥4,500(税抜き)

対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-ワニ口クリップ, 1.5m

※入力電圧は、接続する入力ユニットの電圧で制限されます

接続コード L9790

¥8,500(税抜き)

最大600Vまで入力可能, 柔軟性に富んだ細径 φ4.1 mmケーブル, 1.8 m, ※先端クリップは別売です

ワニ口クリップ L9790-01

¥3,500(税抜き)

L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

コンタクトピン 9790-03

¥4,000(税抜き)

L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

グラバークリップ 9790-02

¥4,000(税抜き)

※このクリップをL9790の先端に装着した場合はCAT II 300Vまでに制限, 赤黒

※入力電圧は、接続する入力ユニットの電圧で制限されます

接続コード L9197

¥10,000(税抜き)

最大600Vまで入力可能, 径 φ 5.0 mmケーブル, 1.8 m, 脱着型大型ワニ口クリップ付属

接続コード(低圧用) L9198

¥5,500(税抜き)

・最大300Vまで入力可能 ・径 φ5.0 mmケーブル ・1.7 m ・小型ワニ口クリップ

グラバークリップ 9243

¥5,000(税抜き)

バナナプラグケーブルの先端に装着, 赤黒セット, 全長196mm, CAT III 1000V

※対地間電圧は、接続する入力ユニットの電圧で制限されます

100:1プローブ 9666

¥25,000(税抜き)

・最大入力5 kV peak (1MHz以下) ・対地間電圧は入力ユニットと同じ

詳細はこちら

10:1プローブ 9665

¥20,000(税抜き)

・最大入力1 kV rms (500kHz以下) ・対地間電圧は入力ユニットと同じ

詳細はこちら

※対地間電圧はこちらの製品仕様範囲内となります ※別途電源供給が必要です

差動プローブ P9000

¥42,000(税抜き)

・メモリハイコーダ専用 (P9000-01) 波形のみ (P9000-02) 波形/実効値切換え ・AC/DC 1kVまでの入力用 ・別途電源が必要

詳細はこちら

ACアダプタ Z1008

¥12,000(税抜き)

AC 100〜240 V

P9000用, 特注品につきご相談ください

(1) USBバスパワーケーブル
(2) USB(A)-マイクロBケーブル
(3) 3分岐ケーブル

※対地間電圧はこちらの製品仕様範囲内となります ※別途電源供給が必要です

ACアダプタ 9418-15

¥17,000(税抜き)

AC 100~240 V

差動プローブ 9322

¥66,000(税抜き)

・メモリハイコーダ専用 ・DC2kV, AC1kVまでの入力用 ・周波数帯域10MHz

詳細はこちら

※バナナ端子用, 入力電圧は、接続する入力ユニットの電圧で制限されます

接続ケーブル L4940

¥1,500(税抜き)

バナナプラグ-バナナプラグ, 1.5 m, 赤黒各1

マグネットアダプタ L4937

¥6,000(税抜き)

L4930/4940の先端に装着, CAT III 1000V

バスバークリップ L4936

¥6,200(税抜き)

L4930/4940の先端に装着, CAT III 600V

ワニ口クリップ L4935

¥1,500(税抜き)

L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V

延長ケーブル L4931

¥2,000(税抜き)

L4930/4940の長さ延長用, 1.5 m

グラバークリップ 9243

¥5,000(税抜き)

バナナプラグケーブルの先端に装着, 赤黒セット, 全長196mm, CAT III 1000V

※MR8990用 ※入力電圧は、接続する入力ユニットの電圧で制限されます

テストリード L2200

¥2,500(税抜き)

ケーブル長70 cm, 先端部分はピンリードとアリゲータクリップの交換が可能, 最大入力電圧:CAT Ⅳ 600V, CAT Ⅲ 1000V

AC非接触電圧プローブ SP3000

¥90,000(税抜き)

・ 外径φ1mm〜2.5mmの被覆電線に対応 ・ 周波数帯域10Hz〜100kHz ・ 定格測定電圧5Vrms 14Vp-p

詳細はこちら

AC非接触電圧プローブ SP3000

¥50,000(税抜き)

接続コード L9217

¥5,500(税抜き)

コード両端が絶縁BNC, 1.6 m

変換アダプタ(BNC-バナナメス) 9199

¥3,500(税抜き)

受け:バナナメス, 出力:BNCオス

接続コード 9166

¥3,000(税抜き)

金属BNC - クリップ, 1.5 m

T熱電対 9811

¥18,000(税抜き)

温度測定範囲-180〜200℃, 許容差クラス2, 長さ5 m, 素線径φ 0.32 mm, 5本/1set

K熱電対 9810

¥18,000(税抜き)

温度測定範囲-180〜200℃, 許容差クラス2, 長さ5 m, 素線径φ 0.32 mm, 5本/1set

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

クランプオンセンサ 9272-05

¥40,000(税抜き)

・周波数特性 1Hz〜100kHz (位相 5Hz〜50kHz) ・定格電流 AC 20A/200A ・可能導体径 φ 46 mm

詳細はこちら

AC/DCカレントセンサ CT6863-05

¥120,000(税抜き)

・周波数特性 DC〜500 kHz (位相 〜300 kHz) ・定格電流 AC/DC 200A ・可能導体径 φ 24 mm

詳細はこちら

AC/DCカレントセンサ CT6862-05

¥120,000(税抜き)

・周波数特性 DC〜1 MHz (位相 〜300 kHz) ・定格電流 AC/DC 50A ・可能導体径 φ 24 mm

詳細はこちら

AC/DCカレントプローブ CT6843-05

¥180,000(税抜き)

・周波数特性 DC〜500 kHz (位相 〜300 kHz) ・定格電流 AC/DC 200A ・可能導体径 φ 20 mm

詳細はこちら

AC/DCカレントプローブ CT6841-05

¥180,000(税抜き)

・周波数特性 DC〜1 MHz (位相 〜300 kHz) ・定格電流 AC/DC 20A ・可能導体径 φ 20 mm

詳細はこちら

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

AC/DCカレントセンサ CT6876

¥200,000(税抜き)

・帯域 DC〜1.5 MHz ・定格電流AC/DC 1000A ・可能導体径 φ 36 mm

詳細はこちら

AC/DCカレントセンサ CT6875

¥150,000(税抜き)

・帯域 DC〜2 MHz ・定格電流AC/DC 500A ・可能導体径 φ 36 mm

詳細はこちら

AC/DCカレントプローブ CT6846-05

¥210,000(税抜き)

・周波数特性 DC〜20 kHz (位相 〜20 kHz) ・定格電流 AC/DC 1000A ・可能導体径 φ 50 mm

詳細はこちら

AC/DCカレントプローブ CT6845-05

¥190,000(税抜き)

・周波数特性 DC〜100 kHz (位相 〜100 kHz) ・定格電流 AC/DC 500A ・可能導体径 φ 50 mm

詳細はこちら

AC/DCカレントプローブ CT6844-05

¥190,000(税抜き)

・周波数特性 DC〜200 kHz (位相 〜200 kHz) ・定格電流 AC/DC 500A ・可能導体径 φ 20 mm

詳細はこちら

変換ケーブル CT9900

¥9,800(税抜き)

PL23 (10pin)をME15W (12pin)端子に変換

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

センサユニット CT9557

¥150,000(税抜き)

・電流センサを単体で使用する場合の電源供給用 ・4ch,加算機能,波形/RMS出力付き

詳細はこちら

センサユニット CT9556

¥70,000(税抜き)

・電流センサを単体で使用する場合の電源供給用 ・1ch,波形/RMS出力付き

詳細はこちら

センサユニット CT9555

¥50,000(税抜き)

・電流センサを単体で使用する場合の電源供給用 ・1ch, 波形出力付き

詳細はこちら

接続コード L9217

¥5,500(税抜き)

コード両端が絶縁BNC, 1.6 m

※電流ユニット8971はメモリハイコーダ本体に最大4台まで、使用できる電流センサはZ5021接続本数と合わせて8本までとなります。

※電流ユニット8971にME15W (12pin)端子の(-05タイプ)高精度電流センサを使用するには, 変換ケーブルCT9901が別途必要
※PL23 (10pin)端子のセンサを8971に使用する場合は, CT955xは不要ですが変換ケーブル9318が必要 (8971には9318が付属)

変換ケーブル CT9901

¥9,800(税抜き)

ME15W (12pin)をPL23 (10pin)端子に変換

電流ユニット 8971

¥150,000(税抜き)

・2ch, 電流の波形測定 ・DC~100kHz帯域 ・専用電流センサ接続

詳細はこちら

変換ケーブル 9318

¥9,800(税抜き)

CT6841-6846, CT6865/63/62, 9709, 9272-10と8971/ 40/ 51の接続用, 38cm

・高精度電流センサ(ME15W)+CT9901+9318 →電流ユニット8971
・高精度電流センサ(ME15W)+CT955x+BNCケーブル →電流ユニット8971以外
・高精度電流センサ(PL23)+9318 →電流ユニット8971
・高精度電流センサ(PL23)+CT9900+CT955x+BNCケーブル →電流ユニット8971以外

クランプオンプローブ 3273-50

¥200,000(税抜き)

・帯域 DC〜50 MHz ・最大入力 30 Arms ・可能導体径 φ 5 mm

詳細はこちら

クランプオンプローブ 3276

¥280,000(税抜き)

・帯域 DC〜100 MHz ・最大入力 30 Arms ・可能導体径 φ 5mm

詳細はこちら

クランプオンプローブ 3275

¥300,000(税抜き)

・帯域 DC〜2 MHz ・最大入力 500 Arms ・可能導体径 φ 20 mm

詳細はこちら

クランプオンプローブ 3274

¥250,000(税抜き)

・帯域 DC〜10 MHz ・最大入力 150 Arms ・可能導体径 φ 20 mm

詳細はこちら

3270シリーズ電流プローブを使用する場合に必要

電源 3269

¥75,000(税抜き)

・CT6710シリーズを2本駆動, CT6700, 3270シリーズを4本駆動可能

詳細はこちら

電源 3272

¥50,000(税抜き)

・CT6700, 3270シリーズを1本駆動可能

詳細はこちら

これらの電流センサを使用するにはCT7290他が別途必要です

ディスプレイユニット CM7291 (Bluetooth® 無線技術搭載)

¥34,000(税抜き)

・Bluetooth (R)無線技術搭載 ・CT7000シリーズと組合せて測定 ・DCA, ACA, (DC+AC)A, 周波数, 他 ・出力: WAVE, RMS, PEAK, Hz

詳細はこちら

出力コード L9095

¥4,000(税抜き)

BNC端子用, 1.5m

AC/DCオートゼロカレントセンサ CT7742

¥44,000(税抜き)

・帯域 DC〜5kHz (-3dB) ・定格測定電流 AC/DC 2000A ・可能導体径 φ 55mm

詳細はこちら

AC/DCオートゼロカレントセンサ CT7736

¥44,000(税抜き)

・帯域 DC〜5kHz (-3dB) ・定格測定電流 AC/DC 600A ・可能導体径 φ 33mm

詳細はこちら

AC/DCオートゼロカレントセンサ CT7731

¥38,000(税抜き)

・帯域 DC〜5kHz (-3dB) ・定格測定電流 AC/DC 100A ・可能導体径 φ 33mm

詳細はこちら

AC/DCカレントセンサ CT7642

¥32,000(税抜き)

・帯域 DC〜10kHz (-3dB) ・定格測定電流 AC/DC 2000A ・可能導体径 φ 55mm

詳細はこちら

AC/DCカレントセンサ CT7636

¥32,000(税抜き)

・帯域 DC〜10kHz (-3dB) ・定格測定電流 AC/DC 600A ・可能導体径 φ 33mm

詳細はこちら

AC/DCカレントセンサ CT7631

¥26,000(税抜き)

・帯域 DC〜10kHz (-3dB) ・定格測定電流 AC/DC 100A ・可能導体径 φ 33mm

詳細はこちら

ディスプレイユニット CM7290

¥24,000(税抜き)

・CT7000シリーズと組合せて測定 ・DCA, ACA, (DC+AC)A, 周波数, 他 ・出力: WAVE, RMS, PEAK, Hz

詳細はこちら

※50/60Hz商用電源ライン用

ACフレキシブルカレントセンサ CT9667シリーズ

¥40,000(税抜き)

・帯域 10 Hz〜20 kHz (±3dB) ・定格一次電流 AC 5000 A/ 500 A ・可能導体径 φ100mm〜 φ254 mm

詳細はこちら

クランプオンプローブ 9132-50

¥22,000(税抜き)

・振幅f特: 40 Hz〜1 kHz ・AC20〜1000A ・可能導体径:φ 55mm

詳細はこちら

クランプオンプローブ 9018-50

¥26,000(税抜き)

・振幅f特, 位相f特:40 Hz〜3 kHz ・AC10〜500A ・可能導体径 φ 46 mm

詳細はこちら

※50/60Hz商用電源ライン用

出力コード L9096

¥1,500(税抜き)

端子台用, 1.5m

出力コード L9095

¥4,000(税抜き)

BNC端子用, 1.5m

出力コード L9094

¥2,000(税抜き)

φ 3.5ミニプラグ−バナナ端子, 1.5 m

ACアダプタ 9445-02

¥6,300(税抜き)

AC 100〜240 V, 9 V/1 A

廃止予定 クランプオンリークハイテスタ 3283

¥48,000(税抜き)

・10 mAレンジ(10 µA分解能)から負荷電流は200Aまで ・フィルタ機能 ・アナログ/モニタ出力

詳細はこちら

変換アダプタ(BNC-バナナメス) 9199

¥3,500(税抜き)

受け:バナナメス, 出力:BNCオス

FlexPro

・メモリハイコーダ用 ・大容量データを高速に検索&処理 ・分析テンプレートを社内で共有

詳細はこちら

ジェネクトワン SF4000

無償

・ LAN 接続した測定器をアプリ内で自動認識 ・ 測定結果をリアルタイムでグラフ表示 ・ Windows版

詳細はこちら

遠隔計測サービス SF4102

¥128,000(税抜き)

・ 遠隔計測に必要なサービスをすべてセットで! ・ スマホやPCから、計測情報が確認できる!

詳細はこちら

遠隔計測サービス SF4101

¥99,800(税抜き)

・ 遠隔計測に必要なサービスをすべてセットで! ・ スマホやPCから、計測情報が確認できる!

詳細はこちら

信号視覚化解析ソフトウェア NI DIAdem

・メモリハイコーダ用 ・データ検索・読み込みから解析・レポート作成 ・対話式に作業ができるソフトウェア

詳細はこちら

Fast Analysis and Monitoring of Signals FAMOS

・メモリハイコーダ用 ・400種類以上の演算処理用関数 ・作成が容易なレポート機能

詳細はこちら

ウェーブプロセッサ 9335

¥60,000(税抜き)

・メモリハイコーダ用 ・データ変換, 印刷機能, 波形表示

詳細はこちら

LANケーブル 9642

¥3,000(税抜き)

ストレート, クロス変換コネクタ付属, 5 m

携帯用ケース C1010

¥120,000(税抜き)

MR6000用, 本体を入れたまま輸送にも耐えられるハードトランクタイプ

資料・カタログ

e-友マイページにログインいただくと、すべてのコンテンツがダウンロード可能になります。
※英語、現地語版については、英語サイトをご利用ください。

製品カタログ

技術資料・日置技報

ユーザーズガイド

  • 該当の情報はありません

使用例(アプリケーション・用途)

セミナー

  • 現在開催予定のセミナー情報はありません

セミナー資料・セミナー動画

取扱説明書

ダウンロードできない場合は、e友マイページにログインしていただくと、すべての資料をご覧いただけます。

  • メモリハイコーダ MR6000-01  [3MB] 取扱説明書 MR6000-01 専用機能編 日本語  Ver.01
  • メモリハイコーダ MR6000, MR6000-01  [11MB] クイックスタートマニュアル 日本語  Ver.04
  • メモリハイコーダ MR6000,MR6000-01  [18MB] 取扱説明書 詳細編 日本語  Ver.03

製品外観図

ダウンロードできない場合は、e友マイページにログインしていただくと、すべての資料をご覧いただけます。

  • メモリハイコーダ MR6000  [461KB] Ver.02
  • メモリハイコーダ MR6000  (プローブ電源ユニット Z5021付)  [185KB] Ver.02
  • メモリハイコーダ MR6000-01  [178KB] Ver.02
  • メモリハイコーダ MR6000-01  (プローブ電源ユニット Z5021付)  [183KB] Ver.02

その他

  • 該当の情報はありません

ソフトウェアダウンロード

関連製品一覧

ページ先頭へ

ページ先頭へ
