AC/DCカレントセンサ
CT6904A-2, CT6904A-3

クラス最高の測定帯域と高確度を両立

● 超高確度(振幅):[DC]±0.039 %、[50Hz/60 Hz]±0.034 %  超高確度(位相):[50Hz/60Hz]±0.08° ● 800A定格の大電流測定を実現 ● DC〜4MHz (CT6904A-2)の広い周波数帯域 ● CMRR (同相信号除去比) 120dB (100kHz) ● PW8001との組合せ電力確度 ±0.072%(U7005使用時) CAT III 1000 V

※測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。

360°回転画像を見る

電流測定の進化を支えるテクノロジー

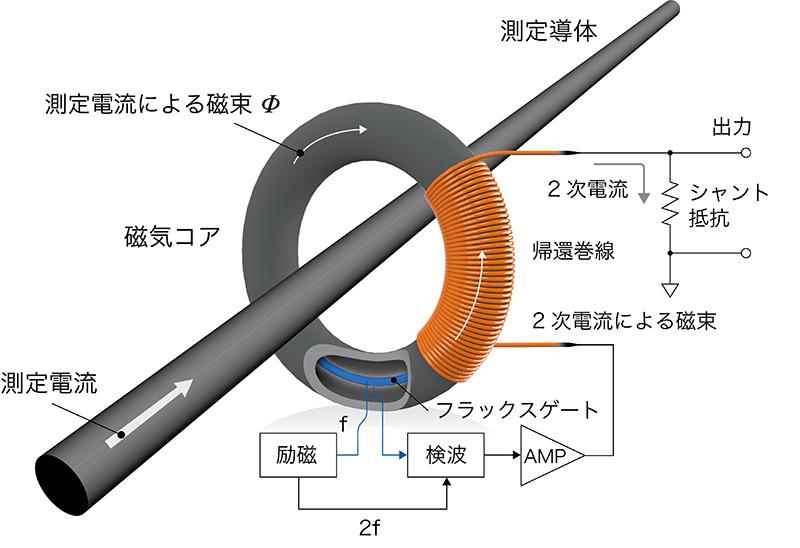

高確度センサの測定方式は「ゼロフラックス方式(フラックスゲート検出型)」です。高周波域電流は巻線(CT方式)、直流から低周波域電流は、「フラックスゲート」で検出されます。 ●フラックスゲート検出型 リニア特性に優れ、低電流から大電流まで高確度測定が可能です。 直流検出をするFG素子は動作原理上広い温度範囲でオフセットが非常に小さいため、高確度と優れた温度安定性を実現します。 パワーアナライザ、電力計などでの確度を要する測定に向いています。インバータの効率測定、インバータ出力の電力測定、リアクトルやトランスの損失測定、長期間のDC測定などで活躍します。

広い周波数帯域

定格800 A の貫通型センサーではトップクラスの周波数帯域DC ~ 4 MHz (CT6904A-3: DC~2 MHz)を持っています。パワーアナライザPW8001と組み合わせて、高周波・低力率な電力を正確に測定できます。 ・電流センサの自動位相補正機能 高周波かつ低力率な電力を正確に測定するために、位相誤差の補正が重要です。PW8001は、電流センサーの位相補正を自動で取得し、0.001°分解能で補正します。電流センサーの性能を手間をかけずに引き出せます。

高いノイズ耐性

独自形状のソリッドシールドで対向配置分割コイルを完全にシールドすることにより、広帯域化と圧倒的な耐ノイズ性を両立させています。周囲の電圧の影響を受けずに正確な測定が行えます。

電流センサーの情報をパワーアナライザ PW8001側で自動認識

電流センサーに、メモリー(I2C-EEPROM)を搭載しました。 パワーアナライザ PW8001に電流センサーを接続すると、位相補正データ、定格電流、センサー形名、および製造番号が本体側に自動で認識されます。 従来は位相補正値を手で入力する必要がありました。 しかし、電流センサーの情報が自動で認識されるおかげで、設定忘れや入力ミスがなくなり、より正確な電力演算ができます。

仕様

基本仕様 (確度保証期間 1年)

定格電流AC/DC 800 A
最大入力電流ディレーティング範囲以内, ±1200 A peakまで(設計値, 40℃以下かつ20 ms以内)
周波数帯域振幅: DC〜4 MHz(CT6904A-3: 2 MHz)
位相: DC〜1 MHz
直線性±12.5ppm Typical (23℃)
オフセット電圧±10ppm Typical (23℃, 無入力)
基本確度DC (±0.030% rdg. ±0.009% f.s. ,位相規定無し)
45 Hz ≤ f ≤ 65 Hz (±0.025% rdg. ±0.009% f.s. , ±0.08°)
1 MHzまで規定
出力電圧レート2 mV/A ※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。
対地間最大定格電圧1000 V CAT III
測定可能導体径φ 32 mm以下
使用温湿度範囲-10°C〜 +50°C, 80% rh以下 (結露しないこと)
電源パワーアナライザPW8001, PW6001, PW3390またはセンサユニットCT9555, CT9556, CT9557経由で供給
最大定格電力7 VA以下 (800 A/55 Hz測定, ±12 V電源時)
寸法・質量139 W × 120 H × 52 Dmm, CT6904A-2: 1.15 kg, ケーブル長 3 m, CT6904A-3: 1.45 kg, ケーブル長 10 m
付属品取扱説明書 ×1, 携帯用ケース ×1, カラーラベル(チャネル識別用) ×1, 使用上の注意 ×1


価格

形名(発注コード) 説明 価格
CT6904A-2 受注生産品, AC/DC 800A, ME15W端子, ケーブル長3m お見積り
CT6904A-3 受注生産品, AC/DC 800A, ME15W端子, ケーブル長10m お見積り

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

センサユニット CT9555

¥64,900(税込 ¥71,390)

・電流センサを単体で使用する場合の電源供給用 ・1ch, 波形出力付き

詳細はこちら

接続コード L9217

¥7,200(税込 ¥7,920)

コード両端が絶縁BNC, 1.6 m

接続コード 9165

¥4,000(税込 ¥4,400)

コード両端が金属BNC, 金属BNC端子に使用, 1.5 m

延長ケーブル CT9902

¥24,200(税込 ¥26,620)

5 m, ME15W (12pin) - ME15W (12pin)端子

廃止予定 変換ケーブル CT9901

¥13,200(税込 ¥14,520)

ME15W (12pin)をPL23 (10pin)端子に変換
