パワーアナライザ
PW8001

GaN/SiCを用いたインバーター, モーターの
電力変換効率を正確に評価

● 電力変換効率を正確に評価する世界最高クラスの測定確度 基本確度±0.03%, DC 確度±0.05%, 50 kHz 確度±0.2%*1 ● 優れたノイズ耐性とパワースペクトラム解析で高周波電力損失を正確に捕捉 サンプリング18-bit, ノイズ耐性(CMRR) 110 dB/100 kHz*1 ● 最高確度を保ったまま1 msのデータ更新 ● 2種類の入力ユニットで最適な計測システムを構築 ● 光リンクで2台をリアルタイムに同期。最大16CH測定でCHごとに設定・解析ができます*2 ● 電流センサーの位相特性を自動で補正 ● 4つのモーターを同時に解析 (オプション) ● 測定データをCAN ネットワークに統合 (オプション) ● 高電圧化する直流ラインを安全に評価 DC 1500 V CAT II/ DC 1000 V CAT III*3
*1: 入力ユニットU7005使用時 *2: BNC同期はデータ取得のみ *3: 入力ユニットU7001使用時
直流電力測定のJCSS認定を取得 詳細ページ 360°回転画像を見る

革新的新機能搭載! ファームウェア Version 2

高周波電力の損失解析のための強力な解析機能【パワースペクトラム解析(PSA)機能】を新搭載! その他、光リンク、IEC高調波、フリッカーなど革新的な新機能が盛り込まれたファームウェアの最新バージョンです。

ファームウェア Version 2の新機能についてはこちら

新機能動画「モーターの損失解析に活用できるPSAとは」

インバーターからモーターへ供給される有効電力のうち、駆動周波数以外の有効電力は熱、音、振動のいずれかで消費される無駄な電力となります。PW8001のパワースペクトラム解析(PSA)は、損失要因の手がかりとなる、有効電力を周波数で分離することができます。この解析機能により、熱、音、振動の低減対策の効果と関連付けた評価に活用することができます。

新機能動画「まるで16チャネルのパワーアナライザ」

パワーアナライザPW8001は、光リンクインターフェイス機能により、2台の電力測定チャネルが全て同期できます。これにより、2台のPW8001(入力ユニットを8ユニット実装時/台)が、まるで16チャネル電力計として動作し、4輪インホイールモーターや13MPPT(Maximum Power Point Tracking)回路のPVインバーターなど、測定機器間によるデータ更新タイミングのずれがなく、安定した効率測定の結果が得られます。

PW8001 製品紹介動画

EV 開発における電費改善のためのマネジメント

EV 開発においては、バッテリ端側の高電圧・大電流のエネルギー測定に加え、ECU を含む末端の各電気回路の消費電力や待機電力を同時に把握し、総合的な電力マネジメントによって、車両全体の消費電力低減に結び付けることが重要です。 パワーアナライザPW8001 と小型DC 電流プローブ CT6830、CT6831、その他各種DC 電流プローブを組み合せて、EV車両のバッテリ端から末端部品までの消費電力や待機電力を同時に測定でき、車両全体の電力マネジメントが実現できます。

詳細はこちらをご覧ください

世界最高クラスの測定確度

基本確度±0.03%, DC確度±0.05%, 50 kHz確度 0.2%* 電力変換効率の評価では、DCから高周波まで、各帯域の正確な電力測定が必要です。PW8001は、50 Hz/60 Hzだけでなく、DCや50 kHzなど広い周波数帯域にわたって優れた測定確度をもち、電力変換効率を正確に評価できます。 *U7005使用時

高速スイッチングによる電力変動を正確に捕捉

サンプリング18-bit, 15 MHz *, ノイズ耐性(CMRR) 110 dB/ 100 kHz* SiCやGaNを用いた電力変換器の評価では、高速スイッチングによる電力変動を正確に把握するために、サンプリング性能とノイズ耐性が重要です。PW8001は高いサンプリング性能とノイズ耐性で高速スイッチング波形を正確に捕捉します。 *U7005使用時

最適な計測システムを構築 - 8チャネル電力測定

8チャネル電力測定 デュアルインバーター方式によるEV駆動システムや、スマートハウスの電力融通システムなど、エネルギーを有効活用するために多系統化が進んでいます。PW8001は、1台で8 chの電力を測定し、多系統化する機器を一括評価できます。

PMSMのオンラインパラメーター測定

電気角測定機能* 永久磁石同期電動機(PMSM)の緻密な制御には、実稼働状態でその特性を把握する必要があります。電気角測定機能は、dq 座標系におけるベクトル制御に必要な電圧・電流の進角測定ができます。測定した電気角からLd, Lqを算出し、実稼働状態のモーターパラメーターを把握できます。 *モーター解析機能搭載機のみ

トルク計の測定誤差を補正

トルクメーター補正機能* トルク計の測定誤差は、モーター解析に大きく影響します。PW8001は、「非直線性補正」と「摩擦補正」をユーザー定義し、補正テーブルによる演算を実行できます。 従来の高効率モーター評価システムは、パソコンでトルク計の測定誤差を補正し、演算したモーターパワーとパワーアナライザーで測定したモーターへの入力電力から効率を測定します。この測定方法では、モーターの入力と出力で測定のタイミングがずれ、素早く安定した効率測定ができません。トルクメーター補正機能により、モーター効率測定がPW8001で完結します。厳密に同時刻でモーターの入力と出力を測定し、素早く、安定して、正確に効率を測定できます。 *モーター解析機能搭載機のみ

高電圧化するパワーコンディショナーを安全に評価

DC1500 V CAT II/ DC1000 V CAT III* 再生可能エネルギーの発電システムは、設備の構築コストや送電ロスを削減するために、高圧化しています。発電システムの評価では、高電圧測定に対応した測定器が必要です。PW8001の入力ユニットU7001は、高電圧を直接入力して安全に測定できる、DC 1500 V CATⅡ/ DC 1000 V CATⅢ*に対応しています。また、パワーコンディショナー評価に必要な「効率」「損失」「基本波無効電力Qfnd」「DCリプル率」「三相不平衡率」などのパラメーターを同時に表示でき、効率的に評価できます。 (DC 1500 V CATⅡ/ 1000V CATⅢに対応した電圧コードL1025もご用意しています。) *U7001使用時

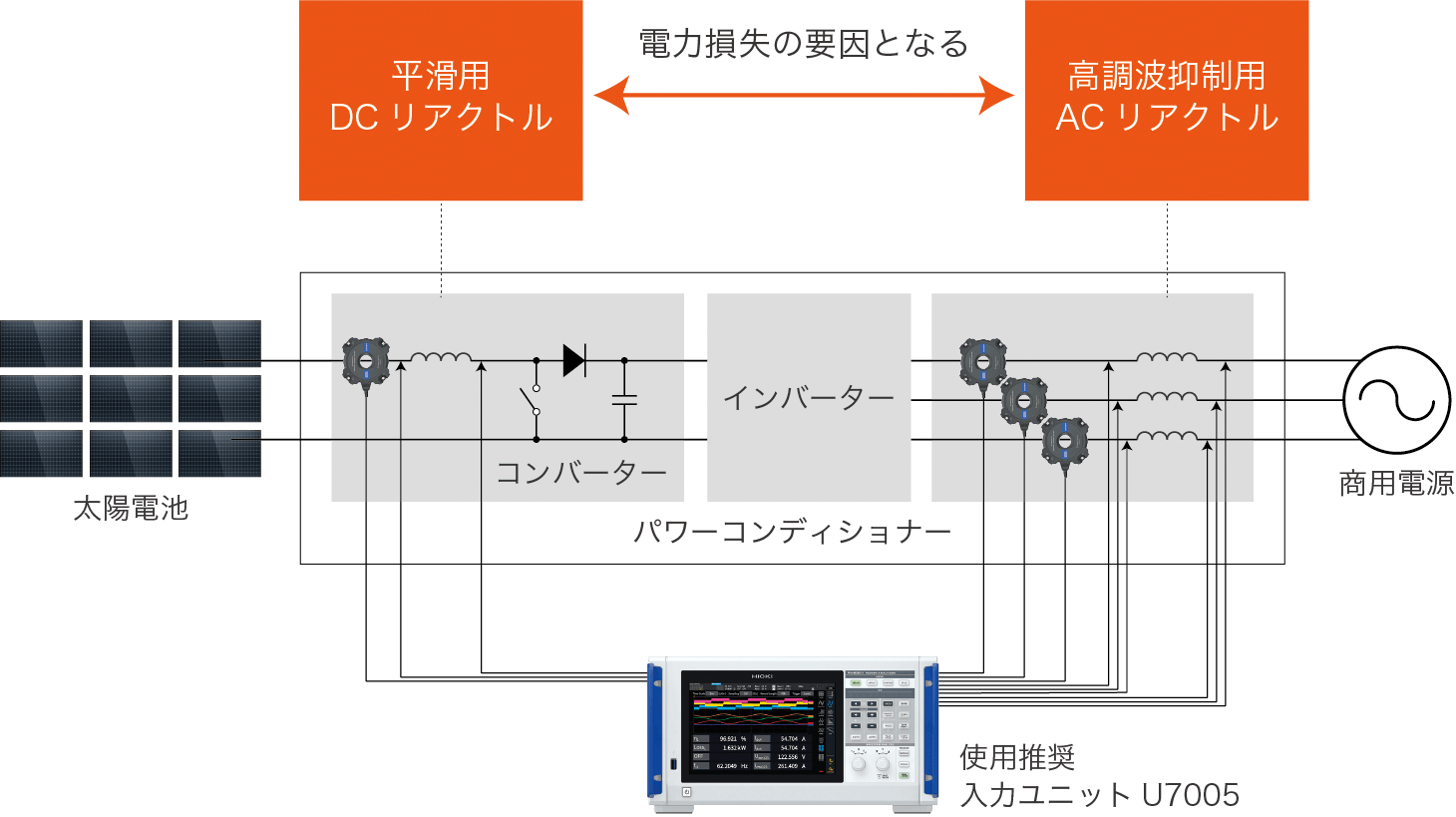

リアクトルで発生する電力損失の解析

高周波, 低力率な電力の高確度測定 電力変換効率の改善において、リアクトルの電力損失の把握が重要です。リアクトルは低損失であるほど力率が低下し、正確な測定が難しくなります。U7005の優れた高周波特性・耐ノイズ性能は、高周波で低力率なリアクトルの電力損失解析に大変有効です。

リアクトル損失測定について技術資料をご覧いただけます。

仕様

基本仕様 (確度保証期間 6か月, 1年確度は6か月確度の読み値誤差を1.5倍する)

測定ライン単相2線, 単相3線, 三相3線, 三相4線
入力ユニット数最大8ユニット (ユニット混在可能)
入力ユニット種類U7001 2.5 MS/s 入力ユニット
U7005 15 MS/s 入力ユニット
測定周波数帯域U7001: DC, 0.1 Hz 〜1 MHz
U7005: DC, 0.1 Hz 〜5 MHz
サンプリング性能U7001: 2.5 MHz, 16-bit
U7005: 15 MHz, 18-bit
データ更新レート1 ms, 10 ms, 50 ms, 200 ms
電力確度(U7001)50 Hz/60 Hz: 0.02% of reading + 0.05% of range
DC: 0.02% of reading + 0.05% of range
50 kHz : 0.4% of reading + 0.1% of range
電力確度(U7005)50 Hz/60 Hz : 0.01% of reading + 0.02% of range
DC : 0.02% + 0.03% of reading of range
50 kHz: 0.15% of reading + 0.05% of range
測定レンジ電圧: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V
電流: (Probe1) 100 mA〜2 kA, (Probe2) 100 mA〜50 kA
(使用する電流センサーによりレンジ構成が変わる、Probe2はU7001のみ)
測定項目電圧 (U), 電流 (I), 有効電力 (P), 皮相電力 (S), 無効電力 (Q), 力率 (λ), 位相角 (φ),電圧周波数( fU), 電流周波数( fI), 効率 (η), 損失 (Loss), 電圧リプル率 (Urf),電流リプル率 (Irf), 電流積算 (Ih), 電力積算 (WP), 電圧ピーク (Upk), 電流ピーク (Ipk)

高調波測定: 最大解析次数500次
波形記録:記録容量5Mワード × ( (電圧/電流) ) × ch数 + モーター波形)
モーター解析(オプション):電圧, トルク, 回転数, 周波数, すべり, モーターパワー
パワースペクトラム解析, IEC高調波, 電圧変動/フリッカー測定
IEC測定モードIEC61000-4-7:2002準拠、ギャップオーバーラップなし
解析次数:高調波 0次~200次、中間高調波 0.5次~200.5次
測定確度:各周波数設定の同期周波数範囲において、各ユニットの電圧・電流・電力・位相測定確度に、±0.04% of rangeを加算する。10 kHz以上については、さらに±0.04% of rangeを加算する。
フリッカー測定IEC 61000-4-15 Ed2.0:2010 フリッカーメータークラスF2 に準拠
測定項目:短期間フリッカー値(Pst), 短期間フリッカー最大値(PstMax), 長期間フリッカー値(Plt), 瞬時フリッカー最大値(PinstMax), 瞬時フリッカー最小値(PinstMin), 相対定常電圧変化(dc), 最大相対電圧変化(dmax), 相対電圧変化がしきい値を超える時間(Tmax)
測定レンジ:Pst, Plt 0.0001 P.U. ~ 6400 P.U. (対数で1400分割)
測定確度:dc, dmax ±4%(dmax=4%において ),Pst ±5%(Pst =0.2 ~ 5)
機能演算機能( 効率・損失 , ユーザー定義, デルタ変換, 電流センサー自動位相補正)
インターフェースUSBメモリ, LAN, GP-IB, RS-232C, 外部制御, 光リンクインターフェイス, BNC同期, CAN/CAN FD
電源AC 100 V〜240 V, 50 Hz/60 Hz, 230 VA
寸法・質量約430 W × 221 H × 361 D mm, 約14kg
付属品電源コード ×1, 使用上の注意 ×1 , 取扱説明書 ×1, GENNECT One (PCアプリ) CD ×1, D-sub25ピン用コネクター ×1 (PW8001-02, -05, -12, -15のみ)


価格

形名(発注コード) 説明 価格 HIOKI Online Store
PW8001-01 ¥840,000(税込 ¥924,000) Webで購入・見積
PW8001-02 波形 D/A 出力搭載 ¥1,070,000(税込 ¥1,177,000) Webで購入・見積
PW8001-03 CAN/CAN FDインターフェイス搭載 ¥1,100,000(税込 ¥1,210,000) Webで購入・見積
PW8001-04 光リンクインターフェイス搭載 ¥970,000(税込 ¥1,067,000)
PW8001-05 波形 D/A 出力, 光リンクインターフェイス搭載 ¥1,200,000(税込 ¥1,320,000)
PW8001-06 CAN/CAN FDインターフェイス, 光リンクインターフェイス搭載 ¥1,230,000(税込 ¥1,353,000)
PW8001-11 モーター解析搭載 ¥1,080,000(税込 ¥1,188,000) Webで購入・見積
PW8001-12 モーター解析, 波形 D/A 出力搭載 ¥1,310,000(税込 ¥1,441,000) Webで購入・見積
PW8001-13 モーター解析, CAN/CAN FDインターフェイス搭載 ¥1,340,000(税込 ¥1,474,000) Webで購入・見積
PW8001-14 モーター解析, 光リンクインターフェイス搭載 ¥1,210,000(税込 ¥1,331,000)
PW8001-15 モーター解析, 波形 D/A 出力, 光リンクインターフェイス搭載 ¥1,440,000(税込 ¥1,584,000)
PW8001-16 モーター解析, CAN/CAN FDインターフェイス, 光リンクインターフェイス搭載 ¥1,470,000(税込 ¥1,617,000)

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

ご発注時に工場出荷時オプションの入力ユニットをご指定ください。 PW8001本体のみでは測定できません。測定目的に応じてオプションの電流センサ/電圧コードを別途ご購入ください。 *PW8001-04, -05, -06, -14, -15, -16: Ver2.00バージョンアップと同時に発売予定

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

15MS/s入力ユニット U7005

¥440,000(税込 ¥484,000)

工場出荷時オプション - 電力測定基本確度: ± 0.03% - サンプリング周波数: 15 MHz - ADC 分解能: 18-bit - 測定周波数帯域: DC, 0.1 Hz ~ 5 MHz - 最大入力電圧: AC 1000 V, DC 1000 V, ±2000 V peak - 対地間最大定格電圧: 600 V CAT III, 1000 V CAT II

2.5MS/s入力ユニット U7001

¥160,000(税込 ¥176,000)

工場出荷時オプション - 電力測定基本確度: ± 0.07% - サンプリング周波数: 2.5 MHz - ADC 分解能: 16-bit - 測定周波数帯域: DC, 0.1 Hz ~ 1 MHz - 最大入力電圧: AC 1000 V, DC 1500 V, ±2000 V peak - 対地間最大定格電圧: AC 600 V/DC 1000 V CAT III, AC 1000 V/DC 1500 V CAT II

AC/DCカレントセンサ CT6904A-2, CT6904A-3

お見積り

・帯域 DC〜4 MHz (位相 〜1 MHz) ・定格電流 AC/DC 800A ・可能導体径 φ 32 mm

詳細はこちら

AC/DCカレントセンサ CT6904A, CT6904A-1

¥594,000(税込 ¥653,400)

・帯域 DC〜4 MHz (位相 〜1 MHz) ・定格電流 AC/DC 500A ・可能導体径 φ 32 mm

詳細はこちら

AC/DCカレントセンサ CT6877A

¥836,000(税込 ¥919,600)

・帯域 DC〜1 MHz ・定格電流AC/DC 2000A ・可能導体径 φ 80 mm

詳細はこちら

AC/DCカレントセンサ CT6876A

¥237,600(税込 ¥261,360)

・帯域 DC〜1.5 MHz(CT6876A-1: DC〜1.2MHz) ・定格電流AC/DC 1000A ・可能導体径 φ 36 mm

詳細はこちら

AC/DCカレントセンサ CT6875A

¥178,200(税込 ¥196,020)

・帯域 DC〜2 MHz(CT6875A-1: DC〜1.5MHz) ・定格電流AC/DC 500 A ・可能導体径 φ 36 mm

詳細はこちら

AC/DCカレントセンサ CT6873,CT6873-01

¥178,200(税込 ¥196,020)

・周波数特性 DC〜10 MHz (位相 〜1 MHz) ・定格電流 AC/DC 200A ・可能導体径 φ 24 mm

詳細はこちら

AC/DCカレントセンサ CT6872, CT6872-01

¥178,200(税込 ¥196,020)

・周波数特性 DC〜10 MHz (位相 〜1 MHz) ・定格電流 AC/DC 50A ・可能導体径 φ 24 mm

詳細はこちら

AC/DCカレントセンサ CT6863-05

¥155,100(税込 ¥170,610)

・周波数特性 DC〜500 kHz (位相 〜300 kHz) ・定格電流 AC/DC 200A ・可能導体径 φ 24 mm

詳細はこちら

AC/DCカレントセンサ CT6862-05

¥84,000(税込 ¥92,400)

・周波数特性 DC〜1 MHz (位相 〜300 kHz) ・定格電流 AC/DC 50A ・可能導体径 φ 24 mm

詳細はこちら

AC/DCカレントプローブ CT6831

¥180,000(税込 ¥198,000)

・帯域 DC~100 kHz ・定格測定電流 AC/DC 20 A ・可能導体径 φ 5 mm ・パワーアナライザやメモリハイコーダ3ch電流ユニット用

詳細はこちら

AC/DCカレントプローブ CT6830

¥180,000(税込 ¥198,000)

・帯域 DC~100 kHz ・定格測定電流 AC/DC 2 A ・可能導体径 φ 5 mm ・パワーアナライザやメモリハイコーダ3ch電流ユニット用

詳細はこちら

AC/DCカレントプローブ CT6846A

¥297,000(税込 ¥326,700)

・周波数特性 DC〜100 kHz ・定格電流 AC/DC 1000 A ・可能導体径 φ 50 mm

詳細はこちら

AC/DCカレントプローブ CT6845A

¥272,800(税込 ¥300,080)

・周波数特性 DC〜200 kHz ・定格電流 AC/DC 500 A ・可能導体径 φ 50 mm

詳細はこちら

AC/DCカレントプローブ CT6844A

¥261,800(税込 ¥287,980)

・周波数特性 DC〜500 kHz ・定格電流 AC/DC 500 A ・可能導体径 φ 20 mm

詳細はこちら

AC/DCカレントプローブ CT6843A

¥249,700(税込 ¥274,670)

・周波数特性 DC〜700 kHz ・定格電流 AC/DC 200 A ・可能導体径 φ 20 mm

詳細はこちら

AC/DCカレントプローブ CT6841A

¥237,600(税込 ¥261,360)

・周波数特性 DC〜2 MHz ・定格電流 AC/DC 20 A ・可能導体径 φ 20 mm

詳細はこちら

クランプオンセンサ 9272-05

¥52,800(税込 ¥58,080)

・周波数特性 1 Hz〜100 kHz (位相 5 Hz〜50 kHz) ・定格電流 AC 20 A/200 A ・可能導体径 φ 46 mm

詳細はこちら

AC/DCカレントボックス PW9100A

¥594,000(税込 ¥653,400)

・DC〜3.5 MHz広帯域, AC/DC 50 A ・PW9100A-3: 3ch入力 ・PW9100A-4: 4ch入力

詳細はこちら

接続ケーブル CT9904

¥18,700(税込 ¥20,570)

ME15W (12 pin) 端子 - ME15W (12 pin) 端子, 1 m (CT9557加算出力とPW8001/PW6001/PW3390接続専用)

センサユニット CT9557

¥194,700(税込 ¥214,170)

・電流センサを単体で使用する場合の電源供給用 ・4ch,加算機能,波形/RMS出力付き

詳細はこちら

AC/DCハイボルテージディバイダ VT1005

¥495,000(税込 ¥544,500)

最大5000 Vの電圧を分圧し出力 測定帯域 DC 〜 4 MHz

詳細はこちら

電圧コード L1025

¥6,000(税込 ¥6,600)

CAT Ⅱ DC1500 V, 1 A, CAT III 1000 V, 1 A バナナ– バナナ(赤/ 黒×各1)、ワニ口クリップ付き、 約3 m

グラバークリップ L9243

¥6,600(税込 ¥7,260)

バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V 360°回転画像を見る

分岐コード L1021-02

¥2,700(税込 ¥2,970)

バナナ分岐-バナナ, 黒1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

分岐コード L1021-01

¥2,700(税込 ¥2,970)

バナナ分岐-バナナ, 赤1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

接続ケーブル L4940

¥1,700(税込 ¥1,870)

バナナプラグ-バナナプラグ, 1.5 m, 赤黒各1

ワニ口クリップ L4935

¥1,700(税込 ¥1,870)

L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V 360°回転画像を見る

接続コード L9257

¥2,000(税込 ¥2,200)

1.2 m

電圧コード L9438-50

¥2,700(税込 ¥2,970)

黒・赤, 3 m, ワニ口クリップ ×2

電圧コード L1000

¥10,400(税込 ¥11,440)

赤・黄・青・灰, 黒 ×4, 3 m, ワニ口クリップ ×8

コンセント入力コード 9448

¥2,000(税込 ¥2,200)

AC 100V入力用, 2m, CE非対応

接続ケーブル CT9904

¥18,700(税込 ¥20,570)

ME15W (12 pin) 端子 - ME15W (12 pin) 端子, 1 m (CT9557加算出力とPW8001/PW6001/PW3390接続専用)

センサユニット CT9557

¥194,700(税込 ¥214,170)

・電流センサを単体で使用する場合の電源供給用 ・4ch,加算機能,波形/RMS出力付き

詳細はこちら

光接続ケーブル L6000

¥39,600(税込 ¥43,560)

50/125μmマルチモードファイバ相当品, 10m

変換ケーブル CT9900

¥13,200(税込 ¥14,520)

PL23 (10pin)をME15W (12pin)端子に変換

接続コード L9217

¥7,200(税込 ¥7,920)

コード両端が絶縁BNC, 1.6 m

CANケーブル 9713-01

¥4,700(税込 ¥5,170)

片側加工なし1.8 m

LANケーブル 9642

¥4,000(税込 ¥4,400)

ストレート, クロス変換コネクタ付属, 5 m

RS-232Cケーブル 9637

¥2,000(税込 ¥2,200)

9pin - 9pin, クロス, 1.8 m

接続ケーブル 9444

¥10,400(税込 ¥11,440)

9pin − 9pinストレート, 1.5m

接続コード 9165

¥4,000(税込 ¥4,400)

コード両端が金属BNC, 金属BNC端子に使用, 1.5 m

GP-IB接続ケーブル 9151-02

¥36,300(税込 ¥39,930)

2 m

下記受注生産品もご用意しております。詳しくは弊社営業拠点までお問い合わせください。

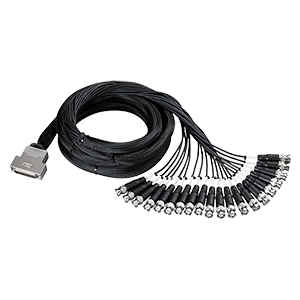

・D/A 出力ケーブル(D-sub25 ピン-BNC(オス)20 チャネル変換ケーブル) L3000

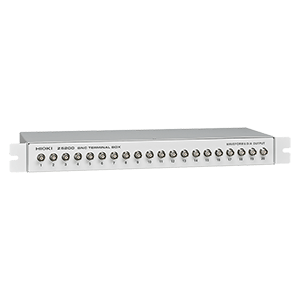

・BNC 端子ボックス (D-sub25 ピン-BNC(メス) 20 チャネル変換ボックス)Z5200

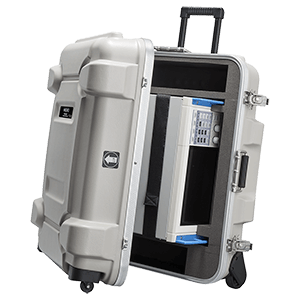

・携帯用ケース(ハードトランクタイプ、キャスター付き) C8001

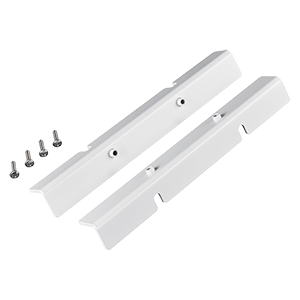

・ラックマウント金具(EIA 規格ラック用) Z5300

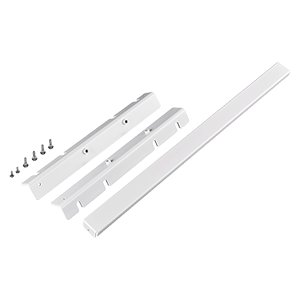

・ラックマウント金具(JIS 規格ラック用) Z5301

・入力ユニットU7001 の特注校正
(1000 V < DC 電圧 ≦ 1500 V 時のDC 電圧・DC 有効電力の測定確度を保証します。)

GENNECT One SF4000

無償

・ LAN 接続した測定器をアプリ内で自動認識 ・ 測定結果をリアルタイムでグラフ表示 ・ Windows版

詳細はこちら

資料・カタログ

※英語、現地語版については、英語サイトをご利用ください。

製品カタログ

技術資料・日置技報

ユーザーズガイド

使用例(アプリケーション・用途)

セミナー

セミナー資料・セミナー動画

取扱説明書

製品外観図

ダウンロードできない場合は、e友マイページにログインしていただくと、すべての資料をご覧いただけます。

  • パワーアナライザ PW8001-01,PW8001-02,PW8001-11,PW8001-12  [490KB] Ver.00
