AC/DCカレントプローブ
CT6843A

クランプ型、高精度電流測定

● 定格電流 AC/DC 200 A ● 測定確度(振幅) ±0.22% (DC), ±0.21% (50/60 Hz) ● 測定確度(位相) ±0.1° (50/60 Hz) ● 周波数帯域 DC~700 kHz ● -40℃~85℃の使用温度範囲で様々な試験環境に対応 ● 片手で開閉できるクランプ型 ● 測定器から電源を供給、センサー用の電源が不要 (HIOKI製のパワーアナライザーやメモリーハイコーダー接続時) ● EVのインバーター評価、PV発電のPCS評価に最適
  • 絶縁導体

クランプ型で比類なき測定精度を実現

クランプ型電流センサーは利便性の良さが評価される一方で、測定精度が課題となります。CT6840Aシリーズは、クランプ型で比類なき測定精度を実現した電流センサーです。バッテリーで駆動するEVやPV発電システムのDC電力を正確に測定します。

全5機種のラインアップ、定格1000 Aの大電流測定にも対応

ラインの切断が不要なクランプ型電流センサー

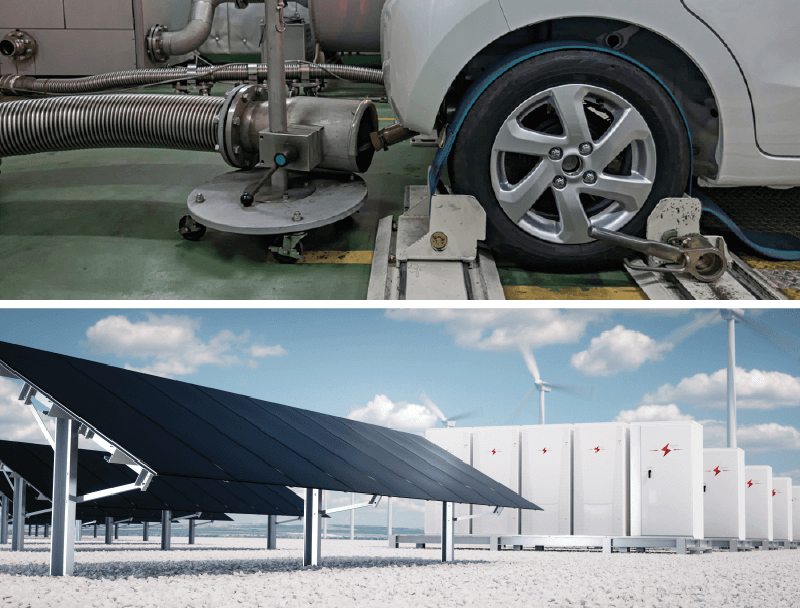

クランプ型の電流センサーは、ラインを切断することなく設置できます。「シャシダイナモを使ったEVの試験」や「稼働するPV発電システムの評価」など、ラインを切断できない場合でも電流を測定できます。

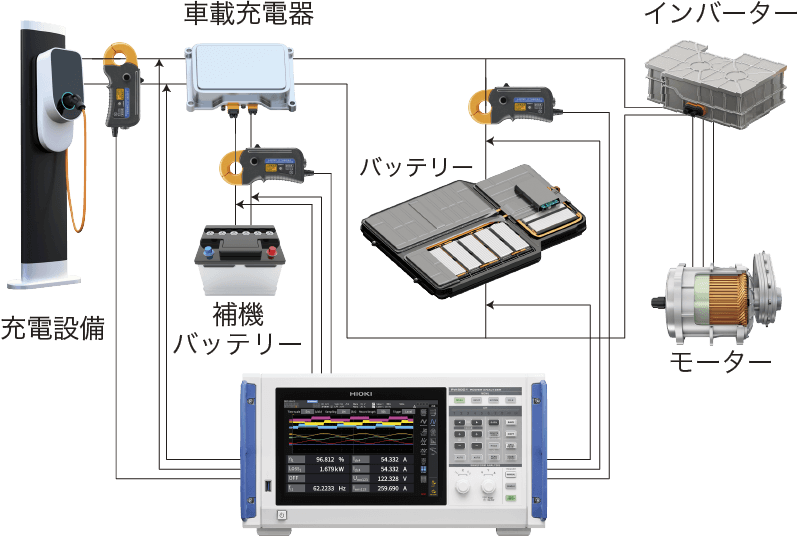

国際基準WLTPに対応した電費性能試験

CT6840Aシリーズは、ケーブルを切断せず、実稼働状態の車両の電流を測定できます。パワーアナライザと組み合わせて、国際基準WLTPに対応した燃費計測で要求される、システムの各バッテリーにおける充放電の電流積算と電力積算を正確に測定できます。

広い温度範囲で正確に電流を測定、使用温度範囲-40℃〜85℃

DC電流が測定できる電流センサーは、温度特性が課題となります。CT6840Aシリーズは、「フラックスゲート」を使用した検出方式を採用しています。一般的なホール素子を使用した検出方式と異なり、温度変化に強く、様々な試験環境で正確に電流を測定できます。

パワーアナライザPW8001「自動位相補正機能」に対応

CT6840Aシリーズは、パワーアナライザPW8001接続時に電流センサーの位相を自動で補正する「自動位相補正機能」に対応しています。 従来、手動で行っていた位相補正値の設定を自動で完了します。設定漏れをなくし、正確に電力を測定できます。 (すべての電流センサーには、位相特性があり、正確に電力を測定するためにパワーアナライザーで位相補正を行います。)

仕様

基本仕様 (確度保証期間 1年)

定格電流AC/DC 200 A
周波数特性DC〜700 kHz
測定可能導体径φ20 mm以下
最大入力電流±600 Apeak (40℃以下かつ20 ms以内)
出力電圧10 mV/A
出力抵抗50 Ω ± 10 Ω
測定確度(振幅) ±(% of reading + % of full scale)DC: 0.2% + 0.02%
DC < f ≦ 100 Hz: 0.2% + 0.01%
直線性誤差±20 ppm Typical
同相電圧除去比 (CMRR)DC-1 kHz:150 dB以上
1 kHz-10kHz:135 dB以上
10 kHz-100 kHz:115 dB以上
100 kHz-500 kHz:95 dB以上
(出力電圧への影響/同相電圧)
自動位相補正機能PW8001に接続すると、自動で位相補正を実行します
使用温湿度範囲-40℃~85℃、80% RH以下(結露しないこと)
適合規格安全性 IEC 61010-2-032:2012/EN 61010-2-032:2012 タイプD
EMC IEC 61326-1:2012/EN 61326-1:2013
耐電圧AC 4,260 V
電源パワーアナライザPW8001, PW6001, PW3390、センサユニットCT9555, CT9556, CT9557、3CH電流ユニットU8977経由で供給
最大定格電力6 VA以下(200 A/55 Hz測定、± 12 V電源時)
外形寸法, 質量153(W) ×67(H) ×25(D), 380 g
ケーブル長3 m
付属品・マークバンド(×6)
・携帯用ケース
・取扱説明書
・使用上の注意


価格

形名(発注コード) 説明 価格
CT6843A ¥249,700(税込 ¥274,670)

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

接続可能製品: PW3335, PW3336, PW3337, MR6000, MR8847A, MR8827, MR8740T, MR8740, MR8741, MR8870, MR8880, MR8875

センサユニット CT9557

¥194,700(税込 ¥214,170)

・電流センサを単体で使用する場合の電源供給用 ・4ch,加算機能,波形/RMS出力付き

詳細はこちら

センサユニット CT9556

¥90,200(税込 ¥99,220)

・電流センサを単体で使用する場合の電源供給用 ・1ch,波形/RMS出力付き

詳細はこちら

センサユニット CT9555

¥64,900(税込 ¥71,390)

・電流センサを単体で使用する場合の電源供給用 ・1ch, 波形出力付き

詳細はこちら

接続コード L9217

¥7,200(税込 ¥7,920)

コード両端が絶縁BNC, 1.6 m

接続コード 9165

¥4,000(税込 ¥4,400)

コード両端が金属BNC, 金属BNC端子に使用, 1.5 m

*CT9902は2本まで連結可

延長ケーブル CT9902

¥24,200(税込 ¥26,620)

5 m, ME15W (12pin) - ME15W (12pin)端子

廃止予定 変換ケーブル CT9901

¥13,200(税込 ¥14,520)

ME15W (12pin)をPL23 (10pin)端子に変換
