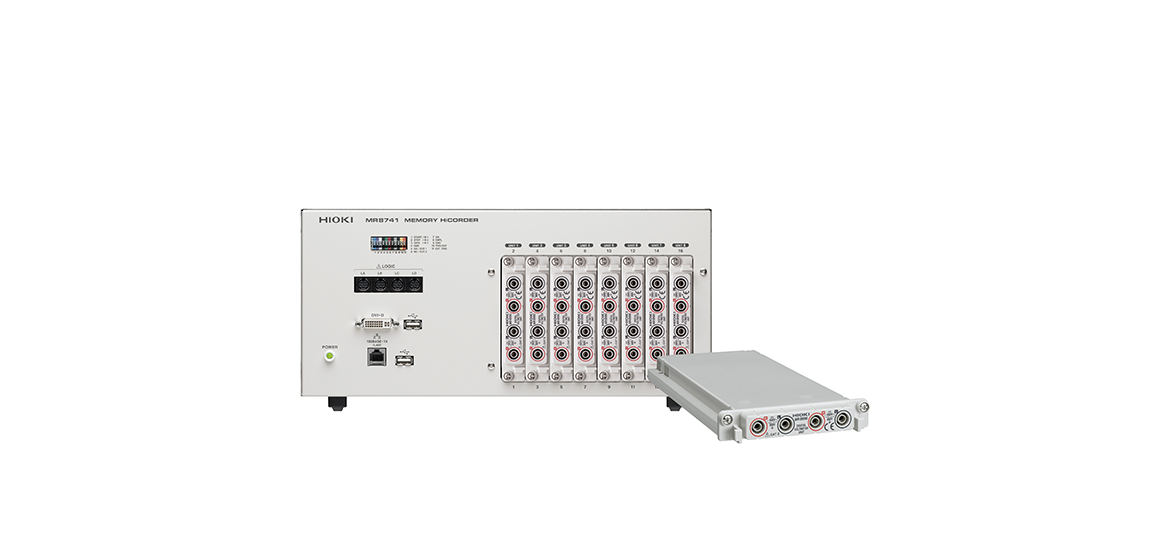

DMMステーション
MR8990+MR8741/MR8740

デジタルマルチメータ最大32台分の検査を実現

● メモリハイコーダに装着してDCVを高精度/高分解能で測定 ● センサ出力の微細な電圧変動調査等を高精度測定 ● MR8741はDMM16台分、MR8740は54台分のデータを一括保存 ● 一般的な多チャネルスキャンタイプロガーと違い、同時サンプリング ● 高確度±0.01%と120万カウントの超高分解能 ● 500回/秒の高速サンプリング ● 絶縁入力 (各入力ch間、筐体間絶縁: 対地間最大定格電圧はAC, DC300V)

仕様

MR8990基本仕様 (確度保証期間 1年)

測定機能メモリハイコーダMR6000/MR8847A/MR8827, MR8740/MR8741/MR8740Tに装着して使用, DC V 2ch測定
測定レンジ (20divフルスケール)100mVレンジ (5 mV/div) : -120.0000 mV〜120.0000 mV, 0.1 μV分解能〜500Vレンジ (50 V/div) : -500.000 V〜500.000 V, 1 mV分解能, 5レンジ
測定確度基本確度: ±0.01% rdg. ±0.0025% f.s.
最大入力電圧DC 500V (入力端子間に加えても壊れない上限電圧)
対地間最大定格電圧AC, DC 300V (入力と本体間は絶縁, 入力ch〜筐体間、各入力ch間に加えても壊れない上限電圧)
最高サンプリング速度2 ms (500回/秒)


本体MR8740/8741基本仕様 (確度保証期間 1年)

MR8740MR8741
チャネル数[ブロックⅠ: アナログユニット16台] アナログ32ch + ロジック標準8ch〜
[ブロックⅠ: アナログユニット13台+ロジックユニット3台] アナログ26ch + ロジック56ch (ロジック標準8ch+ロジックユニット48ch)
[ブロックⅡ: アナログユニット11台] アナログ22ch + ロジック標準8ch〜
[ブロックⅡ: アナログユニット8台+ロジックユニット3台] アナログ16ch + ロジック56ch (ロジック標準8ch+ロジックユニット48ch)
※ブロックⅠとブロックⅡの2ブロック構成
※ブロックⅠとブロックⅡはトリガ同期による同時スタート (内部設定)
[アナログユニット8台] アナログ16ch +ロジック標準16ch〜
[アナログユニット5台+ロジックユニット3台] アナログ10ch +ロジック64ch (ロジック標準16ch+ロジックユニット48ch)
※アナログユニットのch間と本体間は絶縁, ロジックユニットのchおよび標準ロジック端子のchは全て本体とGND共通
メモリ容量16MW/ch (固定), トータル864MW搭載16MW/ch (固定), トータル256MW搭載
外部記憶装置USBメモリ (USB 2.0)
表示部なし (ディジタルDVI端子, 各ブロックに1個装備, 800 × 600ドット)なし (ディジタルDVI端子1個装備, 800 × 600ドット)
外部インタフェース[LAN] 100BASE-TX (DHCP, DNS対応, FTPサーバ, HTTPサーバ)
[USB] USB2.0 シリーズAレセプタクル ×2 (マウスによる操作)
電源AC100〜240 V, 50/60 Hz
(250 VA max.)
AC100〜240 V, 50/60 Hz
(120 VA max.)
寸法・質量426W × 177H × 505D mm, 10.8 kg (本体のみ)350W × 160H × 320D mm, 5.4 kg (本体のみ)
付属品取扱説明書 ×1, アプリケーションディスク (波形ビューワWv/通信コマンド表) ×1, 電源コード ×1


価格

形名(発注コード) 説明 価格 HIOKI Online Store
MR8740 max54ch, 864MWメモリ, 本体のみ 価格お見積り
MR8741 max16ch, 256MWメモリ, 本体のみ 価格お見積り
MR8990 MR6000, MR8740, MR8847A, MR8827他用 ¥147,000(税込 ¥161,700)

DMMステーションは、デジタルボルトメータユニットMR8990とメモリハイコーダの組合せ提案です。入力コード等は付属されていません。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

※入力コード類は付属しませんので、別途ご購入願います ※電流ユニット8971はMR8740に最大4ユニットまで装着可, MR8741には使用不可, 9709/CT6865を使用する場合は電流プローブ合計7本まで

ストレインユニット U8969

¥177,000(税込 ¥194,700)

・2ch, 加速度、荷重、圧力、変位 ・歪みゲージ式変換器用アンプ

詳細はこちら

高圧ユニット U8974

¥177,000(税込 ¥194,700)

・2ch, 高電圧入力 ・Max. DC 1000 V, AC 700 Vrms ・DC~100kHz帯域

詳細はこちら

デジタルボルトメータユニット MR8990

¥147,000(税込 ¥161,700)

・微少電圧の測定に ・高確度±0.01%と6 1/2桁の超高分解能 ・500回/sサンプリング

詳細はこちら

電流ユニット 8971

¥177,000(税込 ¥194,700)

・2ch, 電流の波形測定 ・DC~100kHz帯域 ・専用電流センサ接続

詳細はこちら

周波数ユニット 8970

¥141,000(税込 ¥155,100)

・2ch, 回転パルス/周波数 ・DC~100kHz

詳細はこちら

DC/RMSユニット 8972

¥118,000(税込 ¥129,800)

・2ch, 瞬時波形と実効値 ・DC~400kHz帯域 ・実効値DC, 30~100kHz帯域

詳細はこちら

高分解能ユニット 8968

¥141,000(税込 ¥155,100)

・2ch, 高分解能測定 ・DC~100kHz帯域

詳細はこちら

温度ユニット 8967

¥141,000(税込 ¥155,100)

・2ch, 温度測定 ・熱電対入力

詳細はこちら

アナログユニット 8966

¥118,000(税込 ¥129,800)

・2ch, 瞬時波形 ・DC~5MHz帯域

詳細はこちら

ロジックユニット 8973

¥94,000(税込 ¥103,400)

・16ch, ロジック信号 ・ロジックプローブ4本まで

詳細はこちら

※出力コード類は付属しませんので、別途ご購入願います

任意波形発生ユニット U8793

¥293,800(税込 ¥323,180)

・2ch, FG機能10mHz〜100kHz ・任意波形機能D/A更新2MHz ・出力-10V〜15V

詳細はこちら

パルス発生ユニット MR8791

¥194,700(税込 ¥214,170)

・8ch ・パルス出力0.1Hz〜20kHz ・パターン出力

詳細はこちら

波形発生ユニット MR8790

¥194,700(税込 ¥214,170)

・4ch ・DC出力±10V ・正弦波出力1Hz〜20kHz

詳細はこちら

※MR8791に使えるコネクタについては、お問合せください

接続ケーブル L9795-02

¥4,000(税込 ¥4,400)

対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-BNC端子, 1.5m

接続ケーブル L9795-01

¥5,900(税込 ¥6,490)

対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-ワニ口クリップ, 1.5m

※入力電圧は、接続する入力ユニットの電圧で制限されます

接続コード L9790

¥11,000(税込 ¥12,100)

最大600Vまで入力可能, 柔軟性に富んだ細径 φ4.1 mmケーブル, 1.8 m, ※先端クリップは別売です

ワニ口クリップ L9790-01

¥4,700(税込 ¥5,170)

L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

コンタクトピン 9790-03

¥5,300(税込 ¥5,830)

L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

グラバークリップ 9790-02

¥5,300(税込 ¥5,830)

※このクリップをL9790の先端に装着した場合はCAT II 300Vまでに制限, 赤黒

※入力電圧は、接続する入力ユニットの電圧で制限されます

グラバークリップ L9243

¥6,600(税込 ¥7,260)

バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V 360°回転画像を見る

接続コード L9197

¥13,200(税込 ¥14,520)

最大600Vまで入力可能, 径 φ 5.0 mmケーブル, 1.8 m, 脱着型大型ワニ口クリップ付属

接続コード(低圧用) L9198

¥7,200(税込 ¥7,920)

・最大300Vまで入力可能 ・径 φ5.0 mmケーブル ・1.7 m ・小型ワニ口クリップ

※対地間電圧は、接続する入力ユニットの電圧で制限されます

100:1プローブ 9666

¥31,900(税込 ¥35,090)

・最大入力5 kV peak (1MHz以下) ・対地間電圧は入力ユニットと同じ

詳細はこちら

10:1プローブ 9665

¥26,400(税込 ¥29,040)

・最大入力1 kV rms (500kHz以下) ・対地間電圧は入力ユニットと同じ

詳細はこちら

※対地間電圧はこちらの製品仕様範囲内となります ※別途電源供給が必要です

差動プローブ P9000

¥55,000(税込 ¥60,500)

・メモリハイコーダ専用 (P9000-01) 波形のみ (P9000-02) 波形/実効値切換え ・AC/DC 1 kVまでの入力用 ・別途電源が必要

詳細はこちら

ACアダプタ Z1008

¥15,400(税込 ¥16,940)

AC 100〜240 V

P9000用, 特注品につきご相談ください

(1) USBバスパワーケーブル
(2) USB(A)-マイクロBケーブル
(3) 3分岐ケーブル

※対地間電圧はこちらの製品仕様範囲内となります ※別途電源供給が必要です

ACアダプタ 9418-15

¥23,100(税込 ¥25,410)

AC 100~240 V

差動プローブ 9322

¥85,800(税込 ¥94,380)

・メモリハイコーダ専用 ・DC2kV, AC1kVまでの入力用 ・周波数帯域10MHz

詳細はこちら

※バナナ端子用, 入力電圧は、接続する入力ユニットの電圧で制限されます

グラバークリップ L9243

¥6,600(税込 ¥7,260)

バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V 360°回転画像を見る

接続ケーブル L4940

¥1,700(税込 ¥1,870)

バナナプラグ-バナナプラグ, 1.5 m, 赤黒各1

マグネットアダプタ L4937

¥6,500(税込 ¥7,150)

L4930/4940の先端に装着, CAT III 1000V

バスバークリップ L4936

¥6,700(税込 ¥7,370)

L4930/4940の先端に装着, CAT III 600V

ワニ口クリップ L4935

¥1,700(税込 ¥1,870)

L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V 360°回転画像を見る

延長ケーブル L4931

¥2,200(税込 ¥2,420)

L4930/4940の長さ延長用, 1.5 m

※MR8990用 ※入力電圧は、接続する入力ユニットの電圧で制限されます

テストリード L2200

¥3,300(税込 ¥3,630)

ケーブル長70 cm, 先端部分はピンリードとアリゲータクリップの交換が可能, 最大入力電圧:CAT Ⅳ 600V, CAT Ⅲ 1000V

接続コード L9217

¥7,200(税込 ¥7,920)

コード両端が絶縁BNC, 1.6 m

変換ケーブル 9318

¥13,200(税込 ¥14,520)

CT6841-6846, CT6865/63/62, 9709, 9272-10と8971/ 40/ 51の接続用, 38cm

変換アダプタ(BNC-バナナメス) 9199

¥4,700(税込 ¥5,170)

受け:バナナメス, 出力:BNCオス

接続コード 9165

¥4,000(税込 ¥4,400)

コード両端が金属BNC, 金属BNC端子に使用, 1.5 m

T熱電対 9811

¥24,200(税込 ¥26,620)

使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set

K熱電対 9810

¥24,200(税込 ¥26,620)

使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set

※小型端子タイプのみ接続可能, ※ 9323は小型端子タイプの9327, 9320-01, 9321-01, MR9321-01には必要ありません

ロジックプローブ MR9321-01

¥55,000(税込 ¥60,500)

・絶縁4ch ・AC/DC電圧のON/OFF検出用

詳細はこちら

ロジックプローブ 9327

¥55,000(税込 ¥60,500)

・4ch ・電圧/接点信号のON/OFF検出用 ・応答可能パルス幅100nsec以上, 小型端子

詳細はこちら

ロジックプローブ 9320-01

¥46,200(税込 ¥50,820)

・4ch ・電圧/接点信号のON/OFF検出用 ・応答可能パルス幅500nsec以上

詳細はこちら

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, 12pin (ME15W)端子の(-05タイプ)センサのみ
※10pin (PL23)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

AC/DCカレントプローブ CT6843A

¥249,700(税込 ¥274,670)

・周波数特性 DC〜700 kHz ・定格電流 AC/DC 200 A ・可能導体径 φ 20 mm

詳細はこちら

AC/DCカレントプローブ CT6841A

¥237,600(税込 ¥261,360)

・周波数特性 DC〜2 MHz ・定格電流 AC/DC 20 A ・可能導体径 φ 20 mm

詳細はこちら

AC/DCカレントセンサ CT6873,CT6873-01

¥178,200(税込 ¥196,020)

・周波数特性 DC〜10 MHz (位相 〜1 MHz) ・定格電流 AC/DC 200A ・可能導体径 φ 24 mm

詳細はこちら

AC/DCカレントセンサ CT6872, CT6872-01

¥178,200(税込 ¥196,020)

・周波数特性 DC〜10 MHz (位相 〜1 MHz) ・定格電流 AC/DC 50A ・可能導体径 φ 24 mm

詳細はこちら

クランプオンセンサ 9272-05

¥52,800(税込 ¥58,080)

・周波数特性 1 Hz〜100 kHz (位相 5 Hz〜50 kHz) ・定格電流 AC 20 A/200 A ・可能導体径 φ 46 mm

詳細はこちら

AC/DCカレントセンサ CT6863-05

¥155,100(税込 ¥170,610)

・周波数特性 DC〜500 kHz (位相 〜300 kHz) ・定格電流 AC/DC 200A ・可能導体径 φ 24 mm

詳細はこちら

AC/DCカレントセンサ CT6862-05

¥84,000(税込 ¥92,400)

・周波数特性 DC〜1 MHz (位相 〜300 kHz) ・定格電流 AC/DC 50A ・可能導体径 φ 24 mm

詳細はこちら

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, 12pin (ME15W)端子の(-05タイプ)センサのみ
※10pin (PL23)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

AC/DCカレントプローブ CT6846A

¥297,000(税込 ¥326,700)

・周波数特性 DC〜100 kHz ・定格電流 AC/DC 1000 A ・可能導体径 φ 50 mm

詳細はこちら

AC/DCカレントプローブ CT6845A

¥272,800(税込 ¥300,080)

・周波数特性 DC〜200 kHz ・定格電流 AC/DC 500 A ・可能導体径 φ 50 mm

詳細はこちら

AC/DCカレントプローブ CT6844A

¥261,800(税込 ¥287,980)

・周波数特性 DC〜500 kHz ・定格電流 AC/DC 500 A ・可能導体径 φ 20 mm

詳細はこちら

AC/DCカレントセンサ CT6904A-2, CT6904A-3

お見積り

・帯域 DC〜4 MHz (位相 〜1 MHz) ・定格電流 AC/DC 800A ・可能導体径 φ 32 mm

詳細はこちら

AC/DCカレントセンサ CT6904A, CT6904A-1

¥594,000(税込 ¥653,400)

・帯域 DC〜4 MHz (位相 〜1 MHz) ・定格電流 AC/DC 500A ・可能導体径 φ 32 mm

詳細はこちら

AC/DCカレントセンサ CT6876A

¥237,600(税込 ¥261,360)

・帯域 DC〜1.5 MHz(CT6876A-1: DC〜1.2MHz) ・定格電流AC/DC 1000A ・可能導体径 φ 36 mm

詳細はこちら

AC/DCカレントセンサ CT6875A

¥178,200(税込 ¥196,020)

・帯域 DC〜2 MHz(CT6875A-1: DC〜1.5MHz) ・定格電流AC/DC 500 A ・可能導体径 φ 36 mm

詳細はこちら

廃止予定 AC/DCカレントセンサ CT6875

¥150,000(税込 ¥165,000)

・帯域 DC〜2 MHz ・定格電流AC/DC 500 A ・可能導体径 φ 36 mm ※後継機発売予定(PW8001自動位相補正機能対応)

詳細はこちら

変換ケーブル CT9900

¥13,200(税込 ¥14,520)

PL23 (10pin)をME15W (12pin)端子に変換

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

センサユニット CT9557

¥194,700(税込 ¥214,170)

・電流センサを単体で使用する場合の電源供給用 ・4ch,加算機能,波形/RMS出力付き

詳細はこちら

センサユニット CT9556

¥90,200(税込 ¥99,220)

・電流センサを単体で使用する場合の電源供給用 ・1ch,波形/RMS出力付き

詳細はこちら

センサユニット CT9555

¥64,900(税込 ¥71,390)

・電流センサを単体で使用する場合の電源供給用 ・1ch, 波形出力付き

詳細はこちら

接続コード L9217

¥7,200(税込 ¥7,920)

コード両端が絶縁BNC, 1.6 m

ME15W (12pin) - PL23 (10pin) 変換

※電流ユニット8971 (MR8847,MR8827・MR8740用)にME15W (12pin)端子の(-05タイプ)高精度電流センサを使用するには, 変換ケーブルCT9901が別途必要
※PL23 (10pin)端子のセンサを8971, 8940に使用する場合は, CT955xは不要ですが変換ケーブル9318が必要 (8971には9318が付属)

変換ケーブル CT9901

¥13,200(税込 ¥14,520)

ME15W (12pin)をPL23 (10pin)端子に変換

電流ユニット 8971

¥177,000(税込 ¥194,700)

・2ch, 電流の波形測定 ・DC~100kHz帯域 ・専用電流センサ接続

詳細はこちら

変換ケーブル 9318

¥13,200(税込 ¥14,520)

CT6841-6846, CT6865/63/62, 9709, 9272-10と8971/ 40/ 51の接続用, 38cm

■MR8847A/MR8827/MR8740との接続
・高精度電流センサ(ME15W)+CT9901+9318 →電流ユニット8971
・高精度電流センサ(ME15W)+CT955x+BNCケーブル →電流ユニット8971以外
・高精度電流センサ(PL23)+9318 →電流ユニット8971
・高精度電流センサ(PL23)+CT9900+CT955x+BNCケーブル →電流ユニット8971以外
■MR8741との接続
・高精度電流センサ(ME15W)+CT955x+BNCケーブル →電流ユニット8971以外
・高精度電流センサ(PL23)+CT9900+CT955x+BNCケーブル →電流ユニット8971以外
※電流ユニット8971はMR8741には使用不可

クランプオンプローブ 3273-50

¥237,600(税込 ¥261,360)

・帯域 DC〜50 MHz ・最大入力 30 Arms ・可能導体径 φ 5 mm

詳細はこちら

クランプオンプローブ 3276

¥330,000(税込 ¥363,000)

・帯域 DC〜100 MHz ・最大入力 30 Arms ・可能導体径 φ 5mm

詳細はこちら

クランプオンプローブ 3275

¥352,000(税込 ¥387,200)

・帯域 DC〜2 MHz ・最大入力 500 Arms ・可能導体径 φ 20 mm

詳細はこちら

クランプオンプローブ 3274

¥297,000(税込 ¥326,700)

・帯域 DC〜10 MHz ・最大入力 150 Arms ・可能導体径 φ 20 mm

詳細はこちら

3270シリーズ電流プローブを使用する場合に必要

電源 3269

¥89,100(税込 ¥98,010)

・CT6710シリーズを2本駆動, CT6700, 3270シリーズを4本駆動可能

詳細はこちら

電源 3272

¥59,400(税込 ¥65,340)

・CT6700, 3270シリーズを1本駆動可能

詳細はこちら

これらの電流センサを使用するにはCM7290他が別途必要です

出力コード L9095

¥5,300(税込 ¥5,830)

BNC端子用, 1.5m

AC/DCオートゼロカレントセンサ CT7742

¥57,200(税込 ¥62,920)

・帯域 DC〜5kHz (-3dB) ・定格測定電流 AC/DC 2000A ・可能導体径 φ 55mm

詳細はこちら

AC/DCオートゼロカレントセンサ CT7736

¥57,200(税込 ¥62,920)

・帯域 DC〜5kHz (-3dB) ・定格測定電流 AC/DC 600A ・可能導体径 φ 33mm

詳細はこちら

AC/DCオートゼロカレントセンサ CT7731

¥48,400(税込 ¥53,240)

・帯域 DC〜5kHz (-3dB) ・定格測定電流 AC/DC 100A ・可能導体径 φ 33mm

詳細はこちら

AC/DCカレントセンサ CT7642

¥41,800(税込 ¥45,980)

・帯域 DC〜10kHz (-3dB) ・定格測定電流 AC/DC 2000A ・可能導体径 φ 55mm

詳細はこちら

AC/DCカレントセンサ CT7636

¥41,800(税込 ¥45,980)

・帯域 DC〜10kHz (-3dB) ・定格測定電流 AC/DC 600A ・可能導体径 φ 33mm

詳細はこちら

AC/DCカレントセンサ CT7631

¥33,000(税込 ¥36,300)

・帯域 DC〜10kHz (-3dB) ・定格測定電流 AC/DC 100A ・可能導体径 φ 33mm

詳細はこちら

ディスプレイユニット CM7290

¥35,000(税込 ¥38,500)

・CT7000シリーズと組合せて測定 ・DCA, ACA, (DC+AC)A, 周波数, 他 ・出力: WAVE, RMS, PEAK, Hz

詳細はこちら

ディスプレイユニット CM7291 (Bluetooth® 無線技術搭載)

¥50,000(税込 ¥55,000)

・Bluetooth (R)無線技術搭載 ・CT7000シリーズと組合せて測定 ・DCA, ACA, (DC+AC)A, 周波数, 他 ・出力: WAVE, RMS, PEAK, Hz

詳細はこちら

弊社オプションの保存メディアを必ず使用してください。弊社オプション以外の保存メディアを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

USBメモリ Z4006

¥71,500(税込 ¥78,650)

16 GB, 長寿命・高信頼性のSLCタイプフラッシュメモリ採用

FlexPro

・メモリハイコーダ用 ・大容量データを高速に検索&処理 ・分析テンプレートを社内で共有

詳細はこちら

ウェーブプロセッサ 9335

¥66,000(税込 ¥72,600)

・メモリハイコーダ用 ・データ変換, 印刷機能, 波形表示

詳細はこちら

LANケーブル 9642

¥4,000(税込 ¥4,400)

ストレート, クロス変換コネクタ付属, 5 m

LANコミュニケータ 9333

¥66,000(税込 ¥72,600)

・メモリハイコーダ用 ・LAN通信用 ・データ収集, 遠隔操作

詳細はこちら

資料・カタログ

※英語、現地語版については、英語サイトをご利用ください。

製品カタログ

技術資料・日置技報

ユーザーズガイド

  • 該当の情報はありません

使用例(アプリケーション・用途)

  • 該当の情報はありません

セミナー

  • 現在開催予定のセミナー情報はありません

セミナー資料・セミナー動画

取扱説明書

  • 該当の情報はありません

製品外観図

ダウンロードできない場合は、e友マイページにログインしていただくと、すべての資料をご覧いただけます。

  • 該当の情報はありません

ソフトウェアダウンロード

  • 該当の情報はありません

その他

  • 該当の情報はありません

関連製品一覧

ページ先頭へ

ページ先頭へ
