AC/DCオートゼロカレントセンサ
CT7742

長期での波形記録、測定に。メモハイ、ロガーとの抜群の連携力で電流測定をサポート

● 温度変化のある場所でもゼロずれせずに測定 ● ディスプレイユニットにより現場で測定値の確認ができます ● メモハイ、ロガーへ用途に合わせて4つの出力 (ディスプレイユニットと併用) 波形出力、実効値出力、ピーク出力、周波数出力 CAT IV 600 V

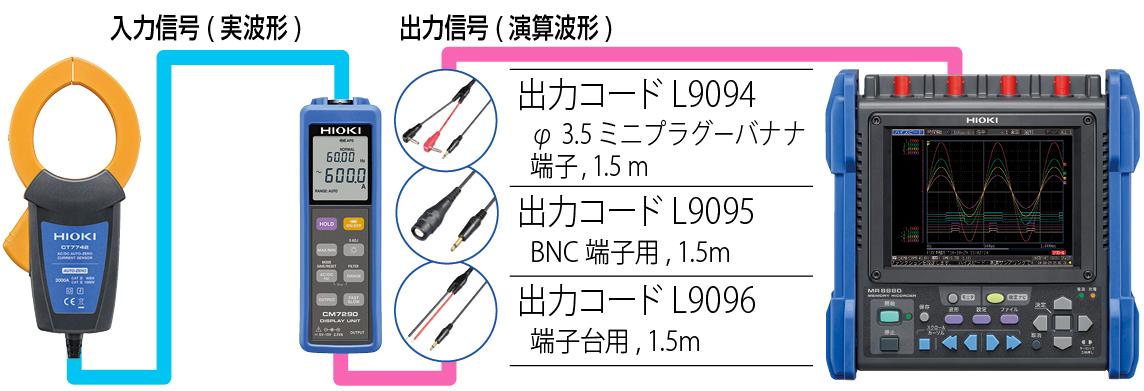

記録計等への出力接続方法

※AC/DCオートゼロカレントセンサCT7700シリーズは単体のみではご使用できません。メモリハイコーダ/ロガー等に接続使用に当たってはディスプレイユニットCM7290, CM7291とセットでご使用ください。

仕様

基本仕様 (確度保証期間 3年) ※防水性は測定機能を維持するものであり, 本器が濡れた状態で活電部を測定すると感電の危険性が高まります。

定格測定電流AC/DC 2000 A
最大測定電流2000 A
(周波数ディレーティングあり)
最大ピーク値2840 A peak
周波数帯域DC〜5 kHz (-3dB)
CM7290, CM7291と組合わせ使用時: DC, 3 Hz〜1 kHz
位相代表確度±2.3 deg. (DC < f ≤ 66 Hz)
出力レート0.1 mV/A
対地間最大定格電圧AC/DC 600 V (CAT IV)
AC/DC 1000 V (CAT III)
測定可能導体径φ 55 mm以下
出力コネクタHIOKI PL14
使用温度範囲-25℃〜65℃
防塵防水性※ジョー, バリア: IP50 (ジョー閉時)
手持ち部: IP54 (絶縁導体測定時のみ, 濡れた状態で測定は行わない)
寸法・質量64W × 195H × 34D mm,
510 g, ケーブル長2.5 m
付属品なし


価格

形名(発注コード) 説明 価格
CT7742 AC/DC 2000A, φ55mm ¥57,200(税込 ¥62,920)

※AC/DCオートゼロカレントセンサCT7700シリーズは単体のみではご使用できません。メモリハイコーダ/ロガー等に接続使用に当たってはディスプレイユニットCM7290, CM7291とセットでご使用ください。CM7290, CM7291とセットで使用する場合, 電流表示値および波形出力の周波数帯域は狭くなりますのでご注意ください。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

延長ケーブル L0220-07

¥105,600(税込 ¥116,160)

100 m

延長ケーブル L0220-06

¥70,400(税込 ¥77,440)

50 m

延長ケーブル L0220-05

¥48,400(税込 ¥53,240)

30 m

延長ケーブル L0220-04

¥41,800(税込 ¥45,980)

20 m

延長ケーブル L0220-03

¥34,100(税込 ¥37,510)

10 m

延長ケーブル L0220-02

¥30,800(税込 ¥33,880)

5 m

延長ケーブル L0220-01

¥26,400(税込 ¥29,040)

2 m

ディスプレイユニット CM7290

¥35,000(税込 ¥38,500)

・CT7000シリーズと組合せて測定 ・DCA, ACA, (DC+AC)A, 周波数, 他 ・出力: WAVE, RMS, PEAK, Hz

詳細はこちら

廃止予定 ディスプレイユニット CM7291 (Bluetooth® 無線技術搭載)

¥50,000(税込 ¥55,000)

・Bluetooth (R)無線技術搭載 ・CT7000シリーズと組合せて測定 ・DCA, ACA, (DC+AC)A, 周波数, 他 ・出力: WAVE, RMS, PEAK, Hz

詳細はこちら

携帯用ケース C0221

¥39,600(税込 ¥43,560)

センサ×3, CM7290×1, ACアダプタ×1, 出力コード, 30m 延長ケーブル収納可

携帯用ケース C0220

¥18,700(税込 ¥20,570)

センサ×1, CM7290×1, ACアダプタ×1, 出力コード収納可

出力コード L9096

¥2,000(税込 ¥2,200)

端子台用, 1.5m

出力コード L9095

¥5,300(税込 ¥5,830)

BNC端子用, 1.5m

出力コード L9094

¥2,700(税込 ¥2,970)

φ 3.5ミニプラグ−バナナ端子, 1.5 m

資料・カタログ

※英語、現地語版については、英語サイトをご利用ください。

製品カタログ

技術資料・日置技報

ユーザーズガイド

  • 該当の情報はありません

使用例(アプリケーション・用途)

セミナー

セミナー資料・セミナー動画

取扱説明書

製品外観図

ダウンロードできない場合は、e友マイページにログインしていただくと、すべての資料をご覧いただけます。

  • AC/DCオートゼロカレントセンサ CT7742  [108KB] Ver.00
