エネルギー分野の計測

省エネで脱炭素の取り組み、第一歩を始めませんか

2015年に国連で「持続可能な開発目標：SDGs」が採択されました。これは、2030年までに世界全体で取り組むべき問題の解決を目指していく17の国際目標です。また、2020年に日本では「2050年カーボンニュートラル/脱炭素社会」の実現を目指すことを宣言しました。さらに、これを踏まえ、カーボンニュートラルを進めながら経済を成長させていく「グリーン成長戦略」が策定されました。

いま、企業には脱炭素社会へ向けた取り組みが求められています。これらに向けて、わたしたちができることのひとつに「省エネ」があります。

HIOKIでは、省エネに関わる測定器を多数ご用意しております。まずは使用している電力の確認から持続可能な社会への取り組みを始めてみませんか。

測定器を使用した省エネ活動の事例

測定器を使えば誰でも簡単に、いろいろな省エネ効果を見える化できます。

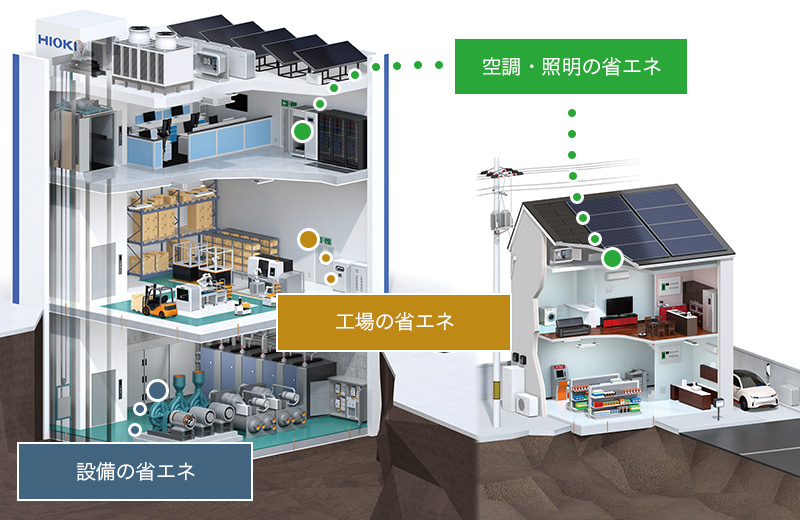

設備の省エネ工場の省エネ空調・照明の省エネ

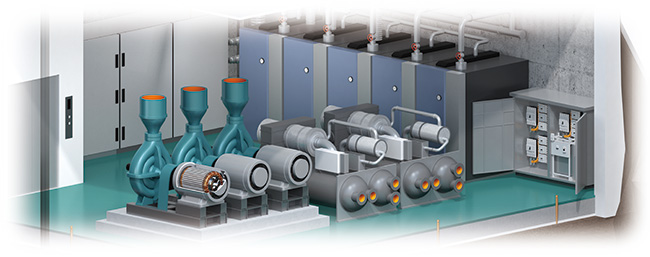

設備の省エネ

1. 時間帯ごとの設備稼働を工夫

時間帯による消費電力を把握。電力のピークをカットして契約料金を削減。

・パソコンの待機電力を見直す

・複写機の待機電力を見直す
2. 稼働率が低い設備を抽出

電流ロガーで稼働率を確認。稼働率が低い設備を選別して集中運用に改善。

・空調機器稼働状況の改善
3. コンプレッサーの運用見直し

1 台の大型コンプレッサーを小型2 台に変更。待機電力カット、容量に応じて1 台運用で省エネ化。
4. コンプレッサーの運転効率を改善

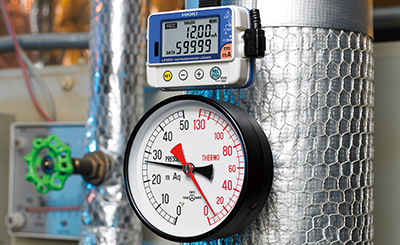

流量計（パルスロガー）、電力計を使用。需要に応じて運用台数を制御。

・農業用ハウスでの遠隔環境モニタリング

・パルスロガーによるガス流量計・水道流量計の積算流量記録

・空調設定を見直して省エネ
5. 適正トランスの選定による効率化

トランス毎の負荷率を計測。適切なトランスへ更新して効率化を図る。

・解析ソフトで負荷率を見える化

・簡易電力ロガー機能による負荷電力調査
6. 複数エレベーターの稼働を効率化

共有設備の管理会社に電力計測データを提出。高効率インバーターとデータ比較して設備更新を促す。

・エレベータの振動計測

・エレベータの動力回路の電源品質測定

・簡易電力ロガー機能による負荷電力調査

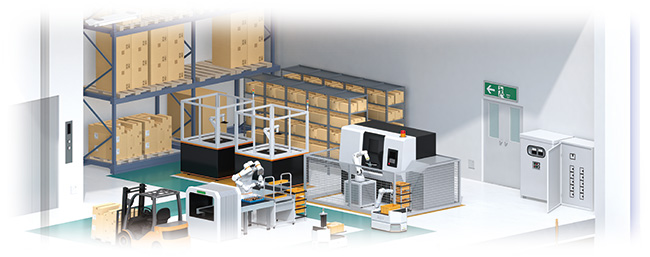

工場の省エネ

1. 射出成形の電力を改善

電力計で生産設備の効率を分析。完成品に影響がない範囲で設定変更。
2. 潤滑油、刃物選定による電力カット

負荷が少ない潤滑油、切削性が高い刃物へ変更。定期的に消費電力を確認して継続メンテナンス。

・潤滑油による消費電力削減効果測定
3. 溶接工程の電力を削減

老朽設備と新型設備の1 サイクル電力を比較。溶接箇所が多い工程ほど省エネにつながる。
4. 高効率搬送ベルトを採用

電力計で現状把握。高稼働箇所の部品を改善して効果確認。
5. 熟練工の研削加工技術解析

研削作業者ごとの消費電力のバラツキを計測。一番効率の良い方法（切り込み、送り）を水平展開。
6. 薬品倉庫の温度管理

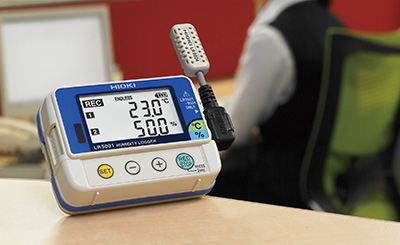

薬品は保管温度など定められた条件下で管理が必須。ロガーで空調を多点監視して適正温度を維持。

・薬品庫の温湿度推移記録

・薬品評価の温度記録

・滅菌装置の温度測定

・冷蔵庫の温度分布測定

空調・照明の省エネ

1. 空調設備をお掃除して効率運用

室外機の清掃を実施。清掃前後の消費電力を確認して展開。

・空調設定を見直して省エネ

・空調設備の温度測定
2. 遮熱素材、保温材で熱効率を改善

遮熱シートや断熱塗料で窓ガラスや外壁の熱を遮断。熱の侵入流出を熱流ロガー、サーモグラフィーで測定。

・遮熱塗料・断熱塗料の効果確認

・熱流で「熱さ・暖かさ」を見える化

・熱流で「冷たさ」を見える化
3. 熱漏れ箇所を把握して対策

空気配管、温冷水配管をサーモグラフィーで測定。遮断熱を実施。電動設備の場合は電力計で効果を確認。

・電力と温湿度を同時測定し遠隔監視
4. 冷凍・冷蔵倉庫内の温度を適正化

倉庫内の空気を電動ファンで攪拌して温度を均一化。多数の小型ロガーで温度の均一さを計測。

・部屋の温湿度差測定

・空調設備の温度測定

・薬品庫の温湿度推移記録

・空調機器稼働状況の改善

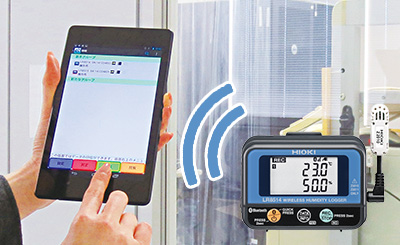

・Bluetooth®無線通信でデータ収集し遠隔監視

・冷蔵庫の温度分布測定

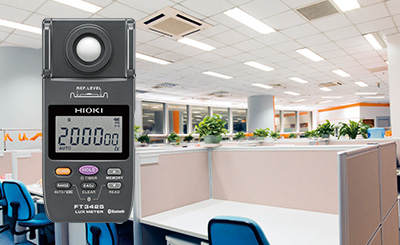

5. 照明設備の最適化

電灯ラインの電力を測定して電気料金を算出。LED照明などの導入費用と効果を算出して置き換え。

・照明のムダ使いをやめて省エネ

・普通教室の照度測定

・オフィスにおける照度測定

・工場における照度測定

・LED電球(照明)の電力・色度・色温度・演色性・明るさ測定

・照度計の使い方: 床面照度測定作業の効率アップ

・竣工検査における照度測定の報告書作成
6. 遠隔地のデータを収集（人の省エネ）

無線通信やLAN 接続対応ロガーを導入。大規模工場など広いエリアを管理する人の移動を削減。

・DMMを簡易オシロにする機能

・薬品評価の温度記録

省エネ活動の進め方

省エネ活動の進め方はいくつかのステップに分かれます。改善計画を立てたり、計画の実施・検証を行う必要があります。効率的な省エネ活動のカギは測定器による「正確な現状把握」と「正確な効果測定」です。まずは取り組む省エネを検討しましょう。

STEP1：省エネ立案

目的と取り組む省エネを立案

	空調関係	照明設備	工場設備
目的	消費電力の削減	消費電力の削減	消費電力の削減
取り組み	無駄なエアコンの稼働を下げる	一括点灯の照明を個別化してON-OFF	無駄な設備の稼働を下げる

STEP2：現状把握

測定器で正確に現状把握

	空調関係	照明設備	工場設備
目的	各現場の温度を把握	電灯ラインの電力を把握	生産量と消費電力の関係を把握
取り組み	オフィス、作業現場、倉庫などの温度を測定	電灯ラインの時間別電力を測定	生産設備、試験機などの電力を測定
使用測定器	温度ロガー	クランプ電力計	クランプ電力計、ロガー

STEP3：実行

省エネ活動を実行

	空調関係	照明設備	工場設備
目的	効率的な空調管理、電力ゼロ化	消費電力の削減、電力ゼロ化	設備稼働効率の向上、設備負担の平準化
取り組み	温度管理不要箇所や設定温度乖離箇所の抽出、空調設定を変更	照明の個別化や不要照明の間引き、LED 照明へ変更	生産集中、生産シフトの適正化、電力集中設備のメンテ、高効率設備へ変更

STEP4：効果確認

測定器で正確に効果確認

	空調関係	照明設備	工場設備
目的	空調設定変更による電力や温度の効果確認	省エネ対策による電灯電力の確認	稼働設備の変更やメンテ後の確認
取り組み	取り組み前後の積算電力や温度を比較	取り組み前後の積算電力を比較	取り組み前後の積算電力を比較
使用測定器	クランプ電力計、ロガー	クランプ電力計	クランプ電力計

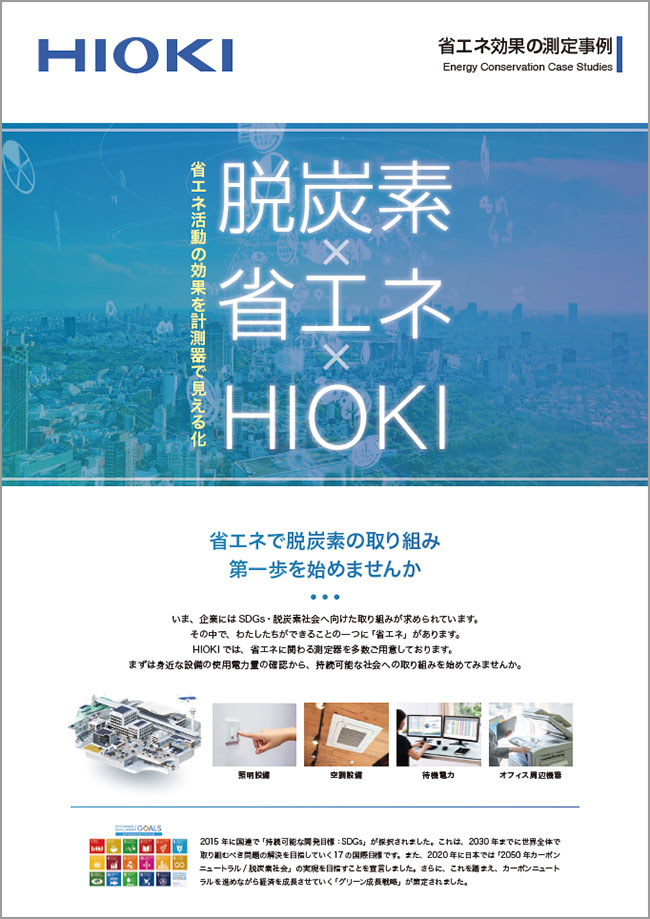

チラシで検討事例をご紹介

ダウンロード

計測器の選定ガイド

省エネの取り組みが決まったら、用途に合わせて計測器を導入しましょう。電力の使用状況を正確に把握するために、いくつかの選定ポイントがあります。

選定ポイント

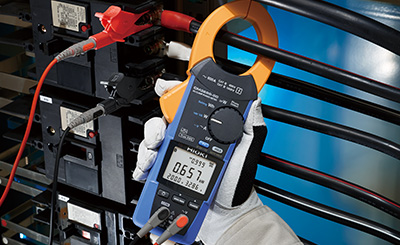

正確に電力を測定したい場合

測定器
電力ロガー（PW3365 など）

測定項目
電流、電圧、電力

測定精度
正確

電力測定方法
電圧、電流を測定して電力演算

特長
PC で監視可能、解析ソフト付属

価格帯
約200,000 円〜

簡易的に電力を測定したい場合

測定器
電流ロガー（LR5051 など）

測定項目
電流

測定精度
目安程度

電力測定方法
電圧、力率を仮定して電力演算

特長
設置が省スペース、簡単操作

価格帯
約60,000 円〜

選定例

国内でよくある3相3線式の結線を測定する場合であれば、以下の構成をおすすめします。

正確な電力測定

選定パターン１オススメ

消費電力を正確に測定しつつ、安全性を高めるために金属非接触型の電圧センサーに対応。

おもな使用製品
・クランプオンパワーロガー PW3365
・クランプオンセンサ 9661

製品を見る

選定パターン２

消費電力を正確に測定。お手頃価格の電力ロガーを使用。

おもな使用製品
・クランプオンパワーロガー PW3360

製品を見る

簡易的な電力測定

まずは簡単に始めたい方に。コンパクトサイズのロガーで設置も簡単。

おもな使用製品

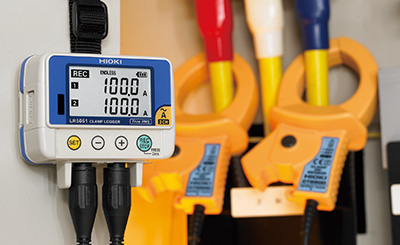

・クランプロガー LR5051

製品を見る

遠隔地の省エネ状況を一括収集

GENNECT Remote

クラウドワーバーを利用し、遠隔地の測定データをリアルタイムでモニタリング。セットアップも簡単です。

製品を見る

GENNECT One

測定データをまとめ閲覧、管理ができる無料のPCアプリです。HIOKIのCloudサービス「GENNECT Cloud」と併せて利用すれば、遠隔地の計測も可能です。

製品を見る
