電力ロガー用表示解析ソフト
ボリュームライセンスに対応しています
最寄りの営業拠点までお問合せ下さい
1.複数の箇所で測定した電力の消費量を一つのグラフにまとめて表示することで、電力が多く消費されている時間帯と場所を一目で確認できます。 2.目的や見やすさに合わせて、折れ線とバーグラフを選択して表示できます。 3.最大16データを一つのファイルに保存して統合ファイルにすることで、データの読み込み速度が向上します。

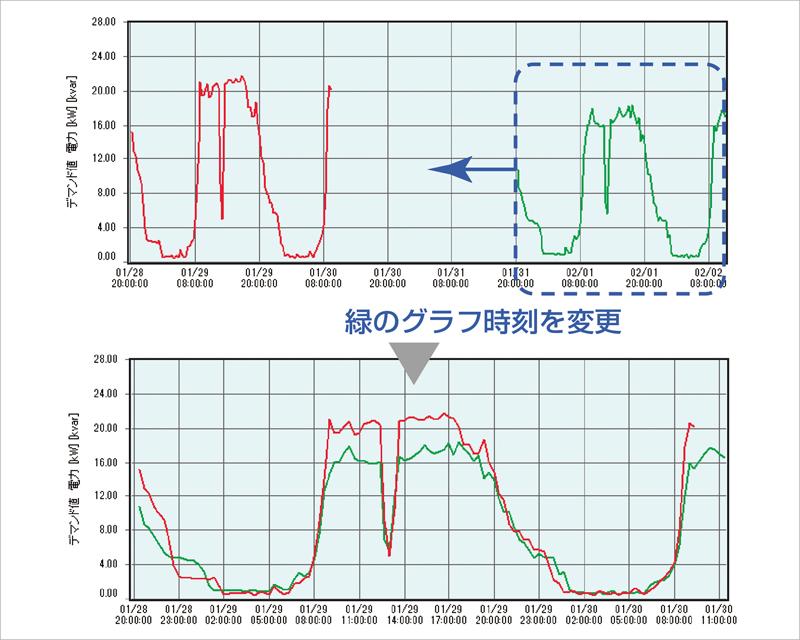

データ日付けの変更で比較もとデータの時刻に変更、省エネルギー対策の効果確認が一目でわかります。
■ 基本仕様
| 読込み対応機種 | PW3360/3365s, 3169s, 3168s |
|---|---|
| 動作環境 | Windows 10 (32bit/64bit), Windows 8/8.1 (32bit/64bit), Windows 7 SP1以上(32bit/64bit) |
| 時系列グラフ表示 | [表示項目] 電圧, 電流, 有効電力, 無効電力, 皮相電力, 力率, 周波数, 有効電力量, 無効電力量, デマンド量, デマンド値, 電圧不平衡率, パルス, 高調波 (レベル/含有率/位相角/総合値/THD) [積み重ねグラフ表示] 最大16系統 [カーソル計測] 1カーソルによる測定値表示 |
| 帳票表示 | 表示項目は時系列グラフ表示と同様 [日報/週報/月報表示]: 指定した期間の日報/週報/月報を集計して表示 [負荷率演算表示]: 日報/週報/月報にて負荷率, 需要率を演算し結果表示 [時間帯別集計]: 4区分までの時間帯を指定し, 時間帯別にデータを集計 [電気料金換算表示]: 指定の係数で電気料金を換算表示 (参考値) |
| 波形表示 | 指定された日時の波形データを表示 |
| 高調波表示 | [リスト表示]: 指定された日時の高調波データをリスト表示 [グラフ表示]: 指定された日時の高調波データをバーグラフ表示 [カーソル計測]: 波形表示, グラフ表示で測定値のカーソル計測 |
| コピー機能 | 各表示を画像としてクリップボードへコピー可能 |
| 印刷機能 | 時系列グラフ表示, 帳票表示, 高調波表示, 設定表示で表示されている内容のプレビューおよび印刷 [コメント入力]: 各印刷で任意文字コメント挿入可 [ヘッダ/フッタ設定]: 各印刷でヘッダ/フッタの設定可能 [対応プリンタ]: 使用OSに対応しているプリンタ (カラー/モノクロ印刷可能) |
| レポート印刷 | 設定した期間の内容 (固定) を印刷 [出力内容]: 標準, 出力項目選択 [出力可能項目]: 時系列グラフ, 帳票, 日報, 高調波リスト, 高調波グラフ, 波形 [レポート作成方式]: 標準印刷 [レポート出力設定]: レポート出力設定を保存/読み込み |
| 形名（発注コード） | 説明 | 価格 |
|---|---|---|
| SF1001 | ¥33,000（税込 ¥36,300） |
―電力計測支援ソフト9625を所有のお客様へー 9625(3166,3168,3169用)所有の場合、SF1001(3168,3169,PW3360,PW3365用)を定価9,000円(税抜き)で販売いたします。 SF1001ご注文の際には9625の製造番号をご連絡ください。
※英語、現地語版については、英語サイトをご利用ください。
