クランプオンパワーロガー
PW3360

簡単操作のコンパクト電力ロガー 新登場!省エネルギー対策は、現状把握から

アカデミックプライス対象商品

● 単相から三相4線、400Vラインまで対応 ● 有効測定範囲90V〜780Vまで ● 単相2線では3回路同時に測定ができます(同一電源系統において) ● 狭いキュービクルの中でも設置できるポータブル設計 ● SDカードに長期保存可能 ● 設定ナビ機能が確実な接続をサポート(接続状態をリアルなグラフィック画面でご案内) ● PW3360-11は高調波測定機能付き ● WHM(電力量計)結線確認機能を搭載

遠隔計測サービス GENNECT Remote対応測定器

GENNECT Remoteは5分でつながる遠隔計測サービスです。特別な知識なく、遠隔地から測定データを取得、測定器の操作ができます。 スペシャルサイトでは、GENNECT Remote の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。

GENNECT Remote スペシャルサイトはこちら

製品紹介ムービー

現場の測定結果をパソコンへ, ジェネクトクロス SF4000

測定しながらデータをPCにリアルタイムで一括表示・保存

詳しくはこちら

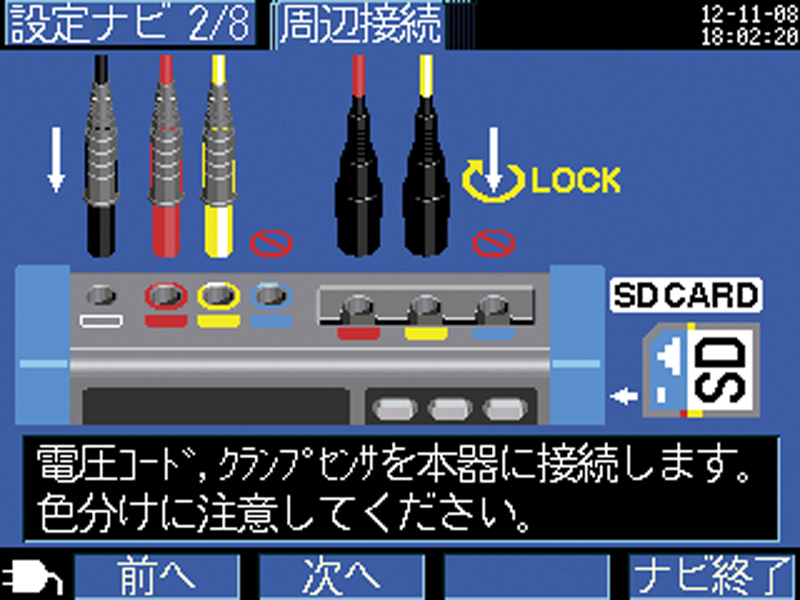

グラフィカルな表示で結線手順を分かりやすく! クランプ電力計の操作をナビゲート

設定ナビを使えば測定までの手順を画面で案内します。クランプ電力計の扱いに慣れない方でも、三相の電力測定を簡単に設定・配線できます。もし結線が誤っていても、結線チェック機能でミスをお知らせするので、誤配線に気付かず起こしてしまう測定ミスを防ぐことができます。

測定値をグラフで表示、一目で結果を確認できる電力ロガー機能

電力ロガー記録した測定値を電力管理に便利なグラフに置き換えて表示します。その瞬間の測定値だけでなく、過去のデマンド値の推移や時系列のグラフ表示で、最大/最小/平均値をカーソルをあてることで確認できます。

使えば測定の幅が広がるクランプ電力計 PW3360活用法(漏れ電流測定)

クランプオンセンサと別売オプションのクランプリークセンサを接続すれば、電力+1チャネル漏れ電流測定が同時にできます。さらに、クランプリークセンサ3本接続により、3チャネルの漏れ電流を同時に記録できます。

狭いキュービクルの中でも設置できるポータブル・電力ロガー

省エネ活動に欠かせない電力ロガー。軽いフットワークで現場に携帯、狭い場所への設置を助ける小型・軽量550gの設計です。

WHMの結線確認|画面を見ながら簡単接続

電力量計の新設・取替工事後などの結線確認に有効な機能です。結線チェック機能で培ったノウハウを活かして、電圧の大きさ、電流の大きさ、位相などの情報をもとに「PASS」、「FAIL」を判定します。

仕様

基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)

測定ライン (測定可能回路数)50/60 Hz, 単相2線 (1回路/2回路/3回路), 単相3線 (1回路),
三相3線/三相4線 (1回路), 電流のみ1〜3CH
測定項目電圧実効値, 電流実効値, 電圧基本波値, 電流基本波値, 電圧基本波位相角, 電流基本波位相角, 周波数(U1), 電圧波形ピーク(絶対値), 電流波形ピーク(絶対値), 有効電力, 無効電力(遅れ/進みの表示あり), 皮相電力, 力率(遅れ/進みの表示あり)または変位力率(遅れ/進みの表示あり), 有効電力量(消費・回生), 無効電力量(遅れ・進み), 電気料金表示, 有効電力デマンド量(消費・回生), 無効電力デマンド量(遅れ・進み), 有効電力デマンド値(消費・回生), 無効電力デマンド値(遅れ・進み), 力率デマンド, パルス入力, [PW3360-11のみ]: 高調波電圧・電流・電力レベル, 含有率, 位相角, 総合高調波歪み率(THD-FまたはTHD-R), 第40次まで
電圧レンジAC 600 V (有効測定範囲: 90.00 V〜780.00 V)
電流レンジAC 500.00 mA〜5.0000 kAまで (使用するセンサにより測定範囲が異なる), AC 50.000 mA〜5.0000 A (漏れ電流のみ)
電力レンジ300.00 W〜9.0000 MW (電圧/電流レンジと測定ラインの組合せによる)
基本確度電圧 : ±0.3% rdg. ±0.1% f.s
電流 : ±0.3% rdg. ±0.1% f.s. + 電流センサ確度
電力 : ±0.3% rdg. ±0.1% f.s. + 電流センサ確度 (力率=1)
表示更新レート約0.5s (SDカード・内部メモリアクセス時, LAN・USB通信時は除く)
データ記録SDメモリカード/内部メモリへリアルタイム保存
保存インターバル時間1〜30秒, 1〜60分, 14切替え
保存項目測定値保存: 平均値のみ, 平均・最大・最小値
[PW3360-11]: 高調波データ保存: バイナリ形式 (平均値のみ, 平均・最大・最小値)
画面コピー: BMP形式 (最短インターバル時間5分毎に保存可)
波形保存: バイナリ形式 (最短インターバル時間1分毎に保存可)
インタフェースSD/SDHCメモリカード
LAN 100BASE-TX: HTTPサーバ機能 (通信ソフトによる設定・データダウンロード), FTPクライアント機能 (SF4102による測定ファイル取得)
USB2.0: PCと接続時SDメモリカードと内部メモリをリムーバブルディスクと認識, 通信ソフトによる設定・データダウンロード
パルス出力: 積算電力量測定時, 有効電力量に比例したパルス信号を出力, オープンコレクタ絶縁出力
機能結線確認, 設定ナビ, 時計, パルス入力, 他
電源ACアダプタZ1006 (100V〜240V, 50/60Hz), 40VA (ACアダプタ含む)
バッテリパック9459: (DC 7.2V, 3VA, ACアダプタ接続による充電6時間10分), 連続使用時間 8h (バックライトOFF)
寸法・質量180 W × 100 H × 48 D mm, 550 g (バッテリセットPW9002装着なし)
180 W × 100 H × 67.2 D mm, 830 g (バッテリセットPW9002装着時)
付属品電圧コードL9438-53 ×1 (黒・赤・黄・青), ACアダプタZ1006 ×1, USBケーブル (0.9 m) ×1, 取扱説明書 ×1, 測定ガイド ×1, カラークリップ (赤黄青白各2個, クランプセンサ色区別用) ×1セット, スパイラルチューブ ×5 (クランプセンサコード結束用)

価格・オプション

形名(発注コード) 説明 価格 HIOKI Online Store
PW3360-10 日本語版・本体のみ ¥98,000(税抜き) Webで購入・見積
PW3360-11 日本語版・高調波機能・本体のみ ¥150,000(税抜き) Webで購入・見積
PW3360-91 日本語版・セット販売品 ¥155,000(税抜き) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

PW3360-10/-11本体のみでは測定できません。測定目的に応じてオプションのクランプオンセンサを別途ご購入ください。またデータ収集にはSDカードが必要です。 ※クランプオンパワーロガーセットPW3360-91は、このセットのオプションを個別購入の場合¥165,000のところ¥155,000と、お得な価格になっています。 1:クランプオンパワーロガーPW3360-10×1台2:クランプオンセンサ9661×2本 3:SDメモリカード2GB Z4001×1枚4:携帯用ケースC1005×1個

この製品のオプション

オプションカテゴリー選択

※電力,負荷電流測定用(単相用×1, 三相用は×2または×3個必要です)

ACフレキシブルカレントセンサ CT9667シリーズ

¥40,000(税抜き)

・帯域 10 Hz〜20 kHz (±3dB) ・定格一次電流 AC 5000 A/ 500 A ・可能導体径 φ100mm〜 φ254 mm

詳細はこちら

接続ケーブル 9219

¥4,000(税抜き)

9695-02/-03/-80に接続してBNC端子に接続, 3m

クランプオンセンサ 9695-03

¥9,800(税抜き)

・周波数特性40 Hz〜5 kHz ・定格一次電流AC 100 A ・可能導体径 φ 15 mm

詳細はこちら

クランプオンセンサ 9695-02

¥9,800(税抜き)

・周波数特性40 Hz〜5 kHz ・定格一次電流AC 50 A ・可能導体径 φ 15 mm

詳細はこちら

クランプオンセンサ 9694

¥20,000(税抜き)

・周波数特性40 Hz〜5 kHz ・定格一次電流AC 5 A ・可能導体径 φ 15 mm

詳細はこちら

クランプオンセンサ 9669

¥30,000(税抜き)

・周波数特性40 Hz〜5 kHz ・定格一次電流AC 1000 A ・可能導体径 φ 55 mm

詳細はこちら

クランプオンセンサ 9661

¥22,000(税抜き)

・周波数特性40 Hz〜5 kHz ・定格一次電流AC 500 A ・可能導体径 φ 46 mm

詳細はこちら

クランプオンセンサ 9660

¥20,000(税抜き)

・周波数特性40 Hz〜5 kHz ・定格一次電流AC 100 A ・可能導体径 φ 15 mm

詳細はこちら

※PW3360では5Aまで

※漏洩電流測定用(電力測定不可)

クランプオンリークセンサ 9675

¥22,000(税抜き)

・周波数特性40Hz〜5kHz ・定格一次電流AC 5A ・可能導体径 φ 30 mm

詳細はこちら

クランプオンリークセンサ 9657-10

¥25,000(税抜き)

・周波数特性40Hz〜5kHz ・定格一次電流AC 5A ・可能導体径 φ 40 mm

詳細はこちら

クランプオンアダプタ 9290-10

¥22,000(税抜き)

・1000 Aを1/10に下げるCT ・電力計に使用可能な位相特性

詳細はこちら

※L9438-53は標準付属

分岐コード L1021-02

¥2,000(税抜き)

バナナ分岐-バナナ, 黒1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

分岐コード L1021-01

¥2,000(税抜き)

バナナ分岐-バナナ, 赤1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

電圧コード L9438-53

¥4,000(税抜き)

黒・赤・黄・青, 3m, ワニ口クリップ ×4

マグネットアダプタ 9804-02

¥3,000(税抜き)

測定コード先端に装着, 黒1個, φ11 mm

マグネットアダプタ 9804-01

¥3,000(税抜き)

測定コード先端に装着, 赤1個, φ11 mm

コンセント入力コード 9448

¥1,500(税抜き)

AC 100V入力用, 2m, CE非対応

※Z1006は標準付属, 9459はPW9002に含まれるバッテリパック消耗時の交換用

ACアダプタ Z1006

¥9,800(税抜き)

AC 100〜240V

電源供給アダプタ PW9003

¥12,000(税抜き)

PW3360用, 測定ラインから電源供給, AC240Vまで

バッテリセット PW9002

¥12,000(税抜き)

バッテリパック9459とカバーのセット

バッテリパック 9459

¥10,000(税抜き)

NiMH, 本体で充電

SDカード購入時のご注意

弊社オプションのSDカードを必ず使用してください。弊社オプション以外のSDカードを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

SDメモリカード Z4003

¥28,000(税抜き)

8 GB

SDメモリカード2GB Z4001

¥12,000(税抜き)

2 GB

Z5004はコード類を金属表面に吊り下げます。

携帯用ケース C1005

¥15,000(税抜き)

オプション収納可, PW3365/3360シリーズ用

マグネット付きストラップ Z5004

¥2,700(税抜き)

ジェネクトクロス SF4000

無償

・ LAN 接続した測定器をアプリ内で自動認識 ・ 測定結果をリアルタイムでグラフ表示 ・ Windows版

詳細はこちら

遠隔計測サービス SF4102

¥128,000(税抜き)

・ 遠隔計測に必要なサービスをすべてセットで! ・ スマホやPCから、計測情報が確認できる!

詳細はこちら

遠隔計測サービス SF4101

¥99,800(税抜き)

・ 遠隔計測に必要なサービスをすべてセットで! ・ スマホやPCから、計測情報が確認できる!

詳細はこちら

パワーロガービューワ SF1001

¥30,000(税抜き)

・PW3360/3365s, 3169sで測定したデータをパソコン上で簡単に表示・解析できる専用ソフト

詳細はこちら

LANケーブル 9642

¥3,000(税抜き)

ストレート, クロス変換コネクタ付属, 5 m
