クランプロガー
LR5051

負荷電流/漏れ電流記録 コンパクトデータロガー

● 設置スペースを気にしない小型軽量ポケットサイズ ● 一目で分かりやすい2項目表示 ● 記録を停止しないでPCにデータ転送可能 ● 記録しながら電池交換 (電池を外しても約30秒間は記録を継続) ● 最大で従来比3倍の記録容量 (1chあたり60000データ) ● 変化を逃さず記録する、統計値記録モードを新搭載 ● 電池がなくなっても測定データは消えません ● 万が一の誤操作でも安心 (一つ前の記録データをバックアップ)
  • 本体のみ。別売センサーは1年保証

用途に合わせた9種類の小型ロガー

データミニシリーズは小型の記録計。 温度・電圧・電流・計装信号・パルスなどのデータを簡単操作で長時間記録することができます。 「記録中でもデータ取込み可能」「電池交換時も測定を継続」「ソフトの簡単インストール」「熱電対での温度測定」など、便利な機種・機能が満載です。 1箇所での手軽な測定から複数箇所での計測まで、自由自在にお使いいただけます。 “簡単に” “長期間” “確実に”データを記録し続けるデータロガーです。

HIOKIの小型ロガーラインナップはこちら

負荷電流、漏れ電流測定に クランプロガーLR5051

50/60Hz の負荷電流、漏れ電流の記録、省エネ活動やトラブル解決に ※レンジはクランプセンサに依存します。

小型で軽量!でも便利な機能・特長が満載

設置スペースを気にしない小型軽量なポケットサイズ。 小さくてもロガーとしての便利な機能・特長を備えています。 ・一目で分かりやすい2項目表示。 ・記録中でもデータ転送ができる。パソコンにデータを転送する際も、記録を停止する必要はありません。

電池切れを気にせず使える

・最長2年の電池寿命。(※1) ・記録しながら電池交換が可能。電池を外しても約30秒は記録を継続。(※2) ・電池がなくなってもバックアップ機能により測定データは消えません。 ※1 LR5011の場合。機種・設定により電池寿命には違いがあります。 ※2 LR5001は電池残量が少ない場合、電池交換時に記録を中断します。交換後自動的に記録を再開します。 電池交換により交換前のデータが消えることはありません。

安心の記録容量とバックアップ機能

1chあたり60,000データの大容量メモリを内蔵。1秒間隔の記録で約16時間、1分間隔で記録した場合は約41日間の記録が可能。(※) また、前回の記録データをバックアップしているため、間違えて新しい測定を開始してしまっても安心です。 ※最大記録時間は電池の残量により制限されます。長期間の記録を行う場合は測定中に電池を交換してください。

変化を逃さず記録する

通常の記録(瞬時値記録)では、記録間隔を長くすると、その間の細かい変動をとらえることができません。しかし、統計値記録モードを使用すれば、記録間隔が長くてもトレンドを逃さず記録できます。記録間隔内の最大値 / 最小値 / 平均値 / 瞬時値を記録できます。

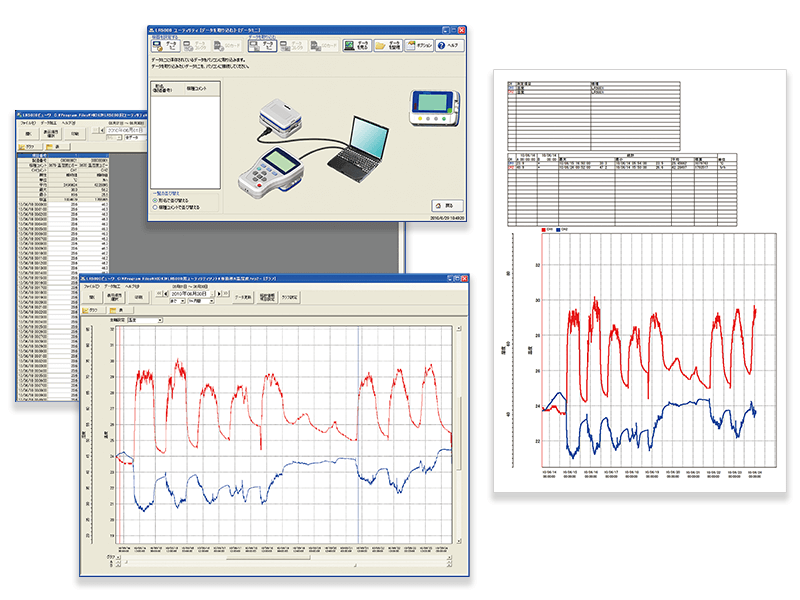

データ解析は無料の付属ソフトウェアでらくらくスムーズ

付属ソフト「LR5000ユーティリティ」でデータミニのデータをパソコンに取込み 、グラフ化ができます。記録データの解析・印刷が簡単にできます。 ・カーソル機能でグラフの選んだ場所の値が分かる。 A,Bカーソルでグラフ上の好きな場所を選ぶと、選んだ場所の値を表示できます。また、AカーソルとBカーソルの間の最大値、最小値、平均値などを演算することもできます。 ・ファイルをまとめて管理を簡単に。 データ転送の際にパソコン内に過去のデータファイルがあれば、転送するデータと過去のデータをつなげて一つのデータにできます。(同じ本体で記録したデータに限ります。)

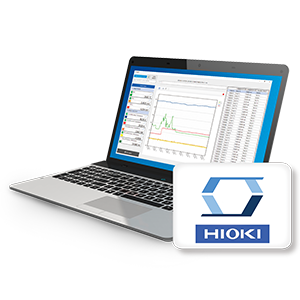

付属ソフトLR5000ユーティリティのダウンロードはこちら

仕様

■ 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)

測定項目交流電流2ch (オプションのクランプオンセンサの種類により, 負荷電流2ch, 漏れ電流2ch, 負荷電流と漏れ電流各1ch等の測定可能)
※間欠動作する電流, 漏れ電流は測定できません
測定範囲AC 500.0 mA〜1000 A rms, 5レンジ
※測定範囲はクランプセンサによって異なります
確度基本確度 : ±2.0% rdg. ±0.13% f.s. (本体+ CT6500センサ確度, 500.0Aレンジ, 50/60 Hzにて)
※基本確度は代表値を掲載, 本体のみでは±0.5 %rdg. ±5 dgt., クランプセンサ確度は別途加算, 詳しくは単品カタログをご確認ください
記録容量瞬時値記録: 60,000データ/ch, 統計値記録: 15,000データ/ch
記録間隔1〜30秒, 1〜60分, 15設定
記録モード瞬時値記録: 記録間隔ごとの瞬時値を記録
統計値記録: 1秒間隔で測定し記録間隔ごとの瞬時値/最大/最小/平均値を記録
記録方法ワンタイム: メモリフル時記録停止
エンドレス: メモリフル時古いデータから削除して上書き保存
本体キー操作または予約時刻で開始
本体キー操作または予約時刻で停止, またはメモリフル時自動停止 (ワンタイム記録にて)
その他機能常に1回前の記録データをバックアップ, 電池消耗時も記録データ/設定条件をバックアップ, 電池交換時に記録動作と時計を約30秒間保持
防じん防水性なし
インタフェース通信アダプタまたはデータコレクタと赤外線通信
電源単3形アルカリ乾電池 (LR6) × 2, 電池寿命: 約1年 (記録間隔1分, 画面省電力モード, 瞬時値記録, 20℃環境にて), 約1か月 (記録間隔1秒, 画面省電力なし, 瞬時値記録, 20℃環境にて)
寸法・質量79W × 70H × 37D mm, 165 g
付属品単3形アルカリ乾電池 (LR6, 本体に内蔵) ×2, 取扱説明書 ×1, 操作ガイド ×1

価格

形名(発注コード) 説明 価格 HIOKI Online Store
LR5051 2ch, クランプオンセンサはオプション ¥27,000(税込 ¥29,700) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

注意:クランプロガーLR5051は漏れ電流測定にて、高周波ノイズの影響を受ける場合があります。高周波ノイズの影響を受ける環境では、ご相談いただきますようお願いします。

従来機種クランプロガー3636をクランプロガーLR5051に置き換える場合、平均値記録データ数が32000データ→15000データに変更となっておりますのでご注意ください。 ※LR5000sデータミニで記録したデータの収集、パソコンへの転送には別売のLR5091もしくはLR5092のいすれかが必要です

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

クランプオンリークセンサ 9657-10, 9675: 定格1次電流: AC 5 A※クランプロガーLR5051組合せ時の最大測定電流

クランプオンセンサ CT6500

¥13,000(税込 ¥14,300)

・周波数特性 振幅 40 Hz〜1 kHz ・定格一次電流AC 500A ・出力電圧AC 1mV/A ・最大入力 AC 600 A ・可能導体径 φ 46 mm

クランプオンリークセンサ 9675

¥22,000(税込 ¥24,200)

・周波数特性40Hz〜5kHz ・定格一次電流AC 10A ・可能導体径 φ 30 mm

詳細はこちら

クランプオンリークセンサ 9657-10

¥25,000(税込 ¥27,500)

・周波数特性40Hz〜5kHz ・定格一次電流AC 10A ・可能導体径 φ 40 mm

詳細はこちら

接続ケーブル 9219

¥4,000(税込 ¥4,400)

9695-02/-03/-80に接続してBNC端子に接続, 3m

クランプオンセンサ 9695-02

¥9,800(税込 ¥10,780)

・周波数特性40 Hz〜5 kHz ・定格一次電流AC 50 A ・可能導体径 φ 15 mm

詳細はこちら

クランプオンセンサ 9669

¥30,000(税込 ¥33,000)

・周波数特性40 Hz〜5 kHz ・定格一次電流AC 1000 A ・可能導体径 φ 55 mm

詳細はこちら

PCへのデータ取込用

データコレクタ LR5092

¥39,000(税込 ¥42,900)

・LR5000sロガー専用 ・LR5000s→PCへデータ転送 ・PC→LR5000sへ設定/時計転送

詳細はこちら

通信アダプタ LR5091

¥4,000(税込 ¥4,400)

・LR5000sロガー専用 ・LR5000s→PCへデータ転送 ・PC→LR5000sへ設定/時計転送

詳細はこちら

マグネット付きストラップ Z5020

¥4,800(税込 ¥5,280)

強力タイプ
