パワーアナライザ
PW3390

モーター・インバータの電力変換効率を計測するパワーアナライザ

アカデミックプライス対象商品

● クラストップレベルの電力基本確度±0.04%rdg.±0.05%f.s.を実現 ● 200kHzの測定帯域と、高周波までフラットな振幅・位相確度 ● 大幅な小型軽量化を実現、フィールドでも研究室並みの高確度測定 ● 過渡状態の電力を50ms高確度高速演算、その他高調波解析、瞬時波形、ノイズ解析・効率損失など全ての項目を同時並列演算 ● Bluetooth® 無線技術対応アダプタ併用でHIOKIのデータロガー(LR8410 Link対応品)に測定値を送信可能 ● 多系統の同時測定に、最大8台(32ch)同期したデータを取得可能 ● クランプ電流センサによる簡単な電力計測 ● 新燃費国際基準WLTPの電流・電力収支測定

グッドデザイン 2018受賞コメントより

年々進化するエネルギー効率向上のためのインバーターやパワーコンディショナーの技術の開発には、高度な電力測定が必要不可欠であり、様々な現場での計測状況も想定される。長年積み上げて来た世界最高レベルの測定精度を保ったまま、とにかく小さくすることと、変換ケーブルやセンサーの対応、電源供給の工夫により、様々なシーンへの「応用」にこれでもかというほど対応した点を高く評価したい。

電力測定器:高確度と機動性を両立したパワーアナライザ PW3390

パワーアナライザーPW3390は、リーディング誤差±0.04%、フルスケール誤差±0.05%、クラストップレベルの電力基本確度を実現。200kHzの測定帯域と、高周波までフラットな振幅・位相特性。電流センサの位相補正機能と併用して、高周波かつ低力率な電力も正確に測定します。電力変換効率の評価やEV/HEVインバータモータ解析、高調波解析に最適です。

電力測定器:豊富な電流センサで測定シーンを拡大するパワーアナライザ

確度重視の貫通型、利便性重視の高確度クランプ型、最大AC6000Aの測定ができるフレキシブル型など、測定シーンを拡大する電流センサ。インバータの二次側測定から商用電源ラインの大電流測定まで、コンパクトなボディーで電圧、電流、電力、高調波、波形、効率演算など多彩な電力解析を実現しました。

車両の燃費性能評価試験イメージを動画でご紹介

下記にご紹介する、新燃費基準WLTCモード燃費試験に準じて燃費測定する際に必要な電力測定性能と、 試験実施に便利な機能を持っています。 試験イメージを動画でご覧ください。

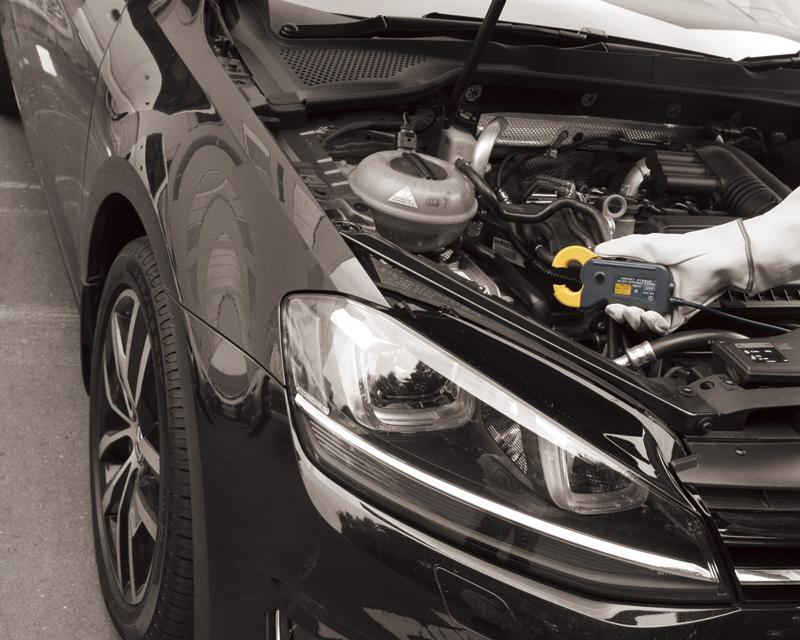

タフな温度環境下で、高確度に測定

恒温室や温度変化の激しいエンジンルームなど、過酷な温度環境下でも高確度に測定します。優れた温度特性と広い使用温度範囲をもつ、高確度貫通タイプと高確度クランプタイプが活躍します。

フィールドにも高確度測定を持ち運ぶ

電力解析エンジンに演算機能を凝縮することで、大幅な小型軽量化を実現。フィールドでも研究室並みの高確度測定を実現します。

ワンタッチで画面切替、多彩な電力解析

電力解析エンジンにより全ての項目を同時並列演算。ページキーで画面を切り替えるだけで多彩な解析が可能です。

測定確度と高周波特性を 徹底追求

4チャネルの電力入力を備え、リーディング誤差±0.04%、フルスケール誤差±0.05%、クラストップレベルの電力基本確度を実現しました。パワーエレクトロニクスにおける高効率機器の電力・効率を、より正確に測定します。さらに、200kHz の測定帯域と、高周波までフラットな振幅・位相特性を実現することにより、高周波かつ低力率な電力も正確に測定することが可能となりました。

電力解析エンジンが実現する高速・5系統同時演算

500kS/s 高速サンプリング、16bit 高分解能のA/D変換器で入力波形を正確に捕捉。電力解析エンジンが周期検出 / 広帯域電力解析 / 高調波解析 / 波形解析 /ノイズ解析の5 系統全てを独立でデジタル処理します。高速同時演算処理により、正確な測定と50msのデータ更新レートを両立しています。

高確度を徹底追求した電流センサ

・高確度 貫通タイプ 高い確度と広い測定帯域をもつ貫通タイプ。広い使用温度範囲で最大2000Aの大電流を高確度に測定します。 ・高確度 クランプタイプ 素早く簡単に結線できるクランプタイプ。広い使用温度範囲で最大1000Aの大電流を高確度に測定します。 ・高確度 直接結線タイプ 新開発のDCCT 方式により、50A 定格で世界最高クラスの測定帯域と測定確度を実現します。

高周波、低力率電力も正確に。電流センサの位相補正機能を搭載

新技術のバーチャルオーバサンプリングを搭載。500kS/s、16bit の高分解能を維持したまま、200MS/s 相当の位相補正を実現。電流センサの位相誤差を0.01°分解能で設定し、補正します。従来は正確な測定が難しかったインバータ出力のスイッチング周波数に含まれる高周波かつ低力率な電力も、位相補正機能を使うことで、測定誤差を大幅に低減し測定します。 * バーチャルオーバサンプリング:実際のサンプリング周波数より数百倍高いサンプリング周波数を用いたデスキュー処理を機器内部で仮想的におこなう技術

PC通信ソフトウェア PW Communicator

PW CommunicatorはPW3390とPCの間で通信をおこなうためのアプリケーションソフトウェアです。PW3390の設定、測定値のモニタ、CSVデータ保存、効率演算など便利な機能を搭載しています。 ・数値モニタ PW3390の測定値をPC画面に表示。最大で32項目を表示。電圧、電流、電力、高調波項目など全ての測定値から自由に選択可能。 ・波形モニタ 測定している電圧、電流の波形をPC画面でモニタ。 ・本体設定 接続されているPW3390の設定をPC画面上から変更。 ・複数台測定 PW3390をはじめ当社パワーアナライザPW6001、パワーメータPW3335、PW3336、PW3337を最大8台まで一括制御可能です。測定データのPCへの同時保存、測定器間の効率演算も可能です。 ・CSV形式保存 測定データを一定時間毎にCSVファイルに記録。記録間隔は最短で50ms。

仕様

基本仕様 (確度保証期間 6か月, 1年確度は6か月確度×1.25, 調整後確度保証期間 6か月)

測定ライン単相2線, 単相3線, 三相3線, 三相4線, 電圧4ch, 電流4ch, チャネル間絶縁
基本測定項目周波数, 電圧実効値, 電圧平均値整流実効値換算値, 電圧交流成分, 電圧単純平均値, 電圧基本波成分, 電圧波形ピーク+, 電圧波形ピーク-, 電圧総合高調波歪率, 電圧リプル率, 電圧不平衡率, 電流実効値, 電流平均値整流実効値換算値, 電流交流成分, 電流単純平均値, 電流基本波成分, 電流波形ピーク+, 電流波形ピーク-, 電流総合高調波歪率, 電流リプル率, 電流不平衡率, 有効電力, 皮相電力, 無効電力, 力率, 電圧位相角, 電流位相角, 電力位相角, 正方向電流量, 負方向電流量, 正負方向電流量和, 正方向電力量, 負方向電力量, 正負方向電力量和, 効率, 損失
電流積算, 有効電力積算
PW3390-03 のみ: モータトルク, 回転数, モータパワー, すべり
高調波測定測定チャネル数 : 4チャネル, 同期周波数範囲 : 0.5 Hz〜5 kHz,
解析次数:最大100次
ノイズ測定演算チャネル数 : 1チャネル (CH1〜CH4から選択),
最大解析周波数 : 200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz
モータ解析 (PW3390-03)入力チャネル数 : 3チャネル (CH A, CH B, CH Z),
測定項目 : 電圧, トルク, 回転数, 周波数, すべり, モータパワー
測定レンジ電圧: 15〜1500 V, 7レンジ
電流: 0.1 A〜20 kA (使用センサにより, レンジ構成が変わります)
電力有効測定範囲0.0150 W〜39.600 MW (電圧レンジ/電流レンジ/測定ラインの組合せにより自動的に決定)
基本確度 (45Hz〜66Hz)電圧 : ±0.04% rdg. ±0.05% f.s.
電流 : ±0.04% rdg. ±0.05% f.s. (電流センサの確度を加算)
電力 : ±0.04% rdg. ±0.05% f.s. (電流センサの確度を加算)
同期周波数範囲0.5 Hz〜5 kHz
周波数帯域DC, 0.5 Hz〜200 kHz
データ更新レート50 ms (高調波測定/周波数測定 : 45Hz以下では周波数に依存)
表示更新レート200 ms (内部データ更新レートから独立, 波形・FFTは画面による)
自動保存機能インターバルごとにCFカードへ保存 (USBメモリは不可): OFF, 50 ms〜60 min, 15切替
インタフェースUSB (通信/メモリ), LAN, CFカード, RS-232C (通信用/LR8410 Link), 同期制御, 外部制御
ロガー接続機能測定値をHIOKI LR8410 Link対応ロガーに無線送信可能 (Bluetooth® 無線技術対応シリアル変換アダプタを使用)
電源AC 100〜240 V, 50/60 Hz, 140 VA
寸法・質量340 W × 170 H × 156 D mm, 4.6 kg
付属品取扱説明書 ×1, 測定ガイド ×1, 電源コード ×1 , USBケーブル (0.9m) ×1, 入力コードラベル ×2, D-sub用コネクタ ×1 (PW3390-02, PW3390-03)

価格

形名(発注コード) 説明 価格 HIOKI Online Store
PW3390-01 ¥880,000(税抜き) Webで購入・見積
PW3390-02 D/A出力 ¥980,000(税抜き) Webで購入・見積
PW3390-03 D/A出力, モータ解析 ¥1,100,000(税抜き) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

※PW3390本体のみでは測定はできません。測定目的に応じてオプションの電圧コード、電流センサを別途ご購入ください。 ※モータ解析およびD/A出力は、後からの追加はできませんのでご注意ください。

オプション

オプションカテゴリー選択

※HIOKI ME15W端子(12 pin)へ接続用

AC/DCカレントボックス PW9100

¥500,000(税抜き)

・PW6001/ PW3390用電流入力 ・DC〜3.5 MHz広帯域, AC/DC 50A ・PW9100-03: 3ch入力 ・PW9100-04: 4ch入力

詳細はこちら

※HIOKI ME15W端子(12 pin)へ接続用

クランプオンセンサ 9272-05

¥40,000(税抜き)

・周波数特性 1Hz〜100kHz (位相 5Hz〜50kHz) ・定格電流 AC 20A/200A ・可能導体径 φ 46 mm

詳細はこちら

AC/DCカレントセンサ CT6863-05

¥120,000(税抜き)

・周波数特性 DC〜500 kHz (位相 〜300 kHz) ・定格電流 AC/DC 200A ・可能導体径 φ 24 mm

詳細はこちら

AC/DCカレントセンサ CT6862-05

¥120,000(税抜き)

・周波数特性 DC〜1 MHz (位相 〜300 kHz) ・定格電流 AC/DC 50A ・可能導体径 φ 24 mm

詳細はこちら

AC/DCカレントプローブ CT6843-05

¥180,000(税抜き)

・周波数特性 DC〜500 kHz (位相 〜300 kHz) ・定格電流 AC/DC 200A ・可能導体径 φ 20 mm

詳細はこちら

AC/DCカレントプローブ CT6841-05

¥180,000(税抜き)

・周波数特性 DC〜1 MHz (位相 〜300 kHz) ・定格電流 AC/DC 20A ・可能導体径 φ 20 mm

詳細はこちら

※HIOKI ME15W端子(12 pin)へ接続用

AC/DCカレントセンサ CT6875

¥150,000(税抜き)

・帯域 DC〜2 MHz ・定格電流AC/DC 500A ・可能導体径 φ 36 mm

詳細はこちら

AC/DCカレントセンサ CT6904

¥500,000(税抜き)

・帯域 DC〜4 MHz (位相 〜1 MHz) ・定格電流 AC/DC 500A ・可能導体径 φ 32 mm

詳細はこちら

AC/DCカレントプローブ CT6845-05

¥190,000(税抜き)

・周波数特性 DC〜100 kHz (位相 〜100 kHz) ・定格電流 AC/DC 500A ・可能導体径 φ 50 mm

詳細はこちら

AC/DCカレントプローブ CT6844-05

¥190,000(税抜き)

・周波数特性 DC〜200 kHz (位相 〜200 kHz) ・定格電流 AC/DC 500A ・可能導体径 φ 20 mm

詳細はこちら

廃止予定 AC/DCカレントセンサ 9709-05

¥120,000(税抜き)

・周波数特性 DC〜100 kHz (位相 〜100 kHz) ・定格電流 AC/DC 500A ・可能導体径 φ 36 mm

詳細はこちら

※HIOKI ME15W端子(12 pin)へ接続用

AC/DCカレントセンサ CT6877

¥700,000(税抜き)

・帯域 DC〜1 MHz ・定格電流AC/DC 2000A ・可能導体径 φ 80 mm

詳細はこちら

AC/DCカレントセンサ CT6876

¥200,000(税抜き)

・帯域 DC〜1.5 MHz ・定格電流AC/DC 1000A ・可能導体径 φ 36 mm

詳細はこちら

AC/DCカレントプローブ CT6846-05

¥210,000(税抜き)

・周波数特性 DC〜20 kHz (位相 〜20 kHz) ・定格電流 AC/DC 1000A ・可能導体径 φ 50 mm

詳細はこちら

廃止予定 AC/DCカレントセンサ CT6865-05

¥200,000(税抜き)

・周波数特性 DC〜20 kHz (位相 〜1 kHz) ・定格電流AC/DC 1000A ・可能導体径 φ 36 mm

詳細はこちら

※多条配線の大電流を集約して測定

センサユニットCT9557に, AC/DCカレントセンサCT6865-05もしくはAC/DCカレントプローブCT6846-05を複数使用して多条配線し最大4000Aまで測定可能。PW6001/PW3390とCT9557の接続ケーブルが1本必要になります

AC/DCカレントセンサ CT6876

¥200,000(税抜き)

・帯域 DC〜1.5 MHz ・定格電流AC/DC 1000A ・可能導体径 φ 36 mm

詳細はこちら

接続ケーブル CT9904

¥15,000(税抜き)

ME15W (12 pin) 端子 - ME15W (12 pin) 端子, 1 m (CT9557加算出力とPW6001/PW3390接続専用)

センサユニット CT9557

¥150,000(税抜き)

・電流センサを単体で使用する場合の電源供給用 ・4ch,加算機能,波形/RMS出力付き

詳細はこちら

AC/DCカレントプローブ CT6846-05

¥210,000(税抜き)

・周波数特性 DC〜20 kHz (位相 〜20 kHz) ・定格電流 AC/DC 1000A ・可能導体径 φ 50 mm

詳細はこちら

廃止予定 AC/DCカレントセンサ CT6865-05

¥200,000(税抜き)

・周波数特性 DC〜20 kHz (位相 〜1 kHz) ・定格電流AC/DC 1000A ・可能導体径 φ 36 mm

詳細はこちら

※形名に-05がつかないPL23端子タイプを使用する場合はCT9900を用いてME15W端子に変換

※CT6865, CT6846 (形名に-05がつかないタイプ) をCT9900を用いて接続する場合は本体側でCT比の手動設定が必要

変換ケーブル CT9900

¥9,800(税抜き)

PL23 (10pin)をME15W (12pin)端子に変換

※HIOKI PL14のセンサとPW3390との接続にはCT9920が必要です

変換ケーブル CT9920

¥20,000(税抜き)

出力端子(PL14)の電流センサを(ME15W)端子のPW3390等に接続する時に必要

AC/DCオートゼロカレントセンサ CT7742

¥44,000(税抜き)

・帯域 DC〜5kHz (-3dB) ・定格測定電流 AC/DC 2000A ・可能導体径 φ 55mm

詳細はこちら

AC/DCカレントセンサ CT7642

¥32,000(税抜き)

・帯域 DC〜10kHz (-3dB) ・定格測定電流 AC/DC 2000A ・可能導体径 φ 55mm

詳細はこちら

※HIOKI PL14のセンサとPW3390との接続にはCT9920が必要です

変換ケーブル CT9920

¥20,000(税抜き)

出力端子(PL14)の電流センサを(ME15W)端子のPW3390等に接続する時に必要

ACフレキシブルカレントセンサ CT7040 series

¥32,000(税抜き)

・帯域 10Hz〜50kHz (±3dB) ・定格測定電流AC 600A/6000A ・可能導体径: φ 254mm〜φ 100mm

詳細はこちら

分岐コード L1021-02

¥2,000(税抜き)

バナナ分岐-バナナ, 黒1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

分岐コード L1021-01

¥2,000(税抜き)

バナナ分岐-バナナ, 赤1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

延長ケーブル L4931

¥2,000(税抜き)

バナナプラグケーブルの長さ延長用, 1.5 m

電圧コード L9438-50

¥2,000(税抜き)

黒・赤, 3 m, ワニ口クリップ ×2

電圧コード L1000

¥8,000(税抜き)

赤・黄・青・灰, 黒 ×4, 3 m, ワニ口クリップ ×8

結線アダプタ PW9001

¥16,500(税抜き)

三相4線結線時, 結線する電圧コードを6本から4本に削減可能

結線アダプタ PW9000

¥16,500(税抜き)

三相3線結線時, 結線する電圧コードを6本から3本に削減可能

グラバークリップ 9243

¥5,000(税抜き)

バナナプラグケーブルの先端に装着, 赤黒セット, 全長196mm, CAT III 1000V

コンセント入力コード 9448

¥1,500(税抜き)

AC 100V入力用, 2m, CE非対応

※L9217はモータ解析入力用

接続コード L9217

¥5,500(税抜き)

コード両端が絶縁BNC, 1.6 m

接続ケーブル(同期用) 9683

¥3,500(税抜き)

1.5 m

LANケーブル 9642

¥3,000(税抜き)

ストレート, クロス変換コネクタ付属, 5 m

RS-232Cケーブル 9637

¥1,500(税抜き)

9pin - 9pin, クロス, 1.8 m

※PCカード購入時のご注意
弊社オプションのPCカードを必ず使用してください。弊社オプション以外のPCカードを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

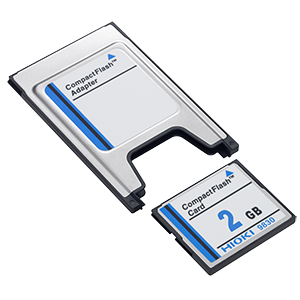

PCカード2G 9830

¥24,000(税抜き)

・2 GB ・PCカードアダプタ付属

詳細はこちら

PCカード1G 9729

¥18,000(税抜き)

・1 GB ・PCカードアダプタ付属

詳細はこちら

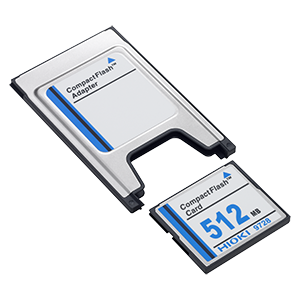

PCカード512M 9728

¥9,500(税抜き)

・512 MB ・PCカードアダプタ付属

詳細はこちら

携帯用ケース 9794

¥85,000(税抜き)

輸送にも耐えられるハードトランクタイプ, キャスタ付き

ジェネクトワン SF4000

無償

・ LAN 接続した測定器をアプリ内で自動認識 ・ 測定結果をリアルタイムでグラフ表示 ・ Windows版

詳細はこちら

下記受注生産品もご用意しております。詳しくは弊社営業拠点までお問い合わせください。

・D/A出力ケーブル D-sub25ピン-BNC(オス)
・ラックマウント金具 (EIA用, JIS用)
・PW9100 5A定格品
・9709-05高確度品
・CT6862-05高確度品
・CT6863-05高確度品
・AC/DC 2000A高確度貫通型センサ
