過酷な現場に耐えるタフな記録計
内蔵ストレージ U8334: 1年間

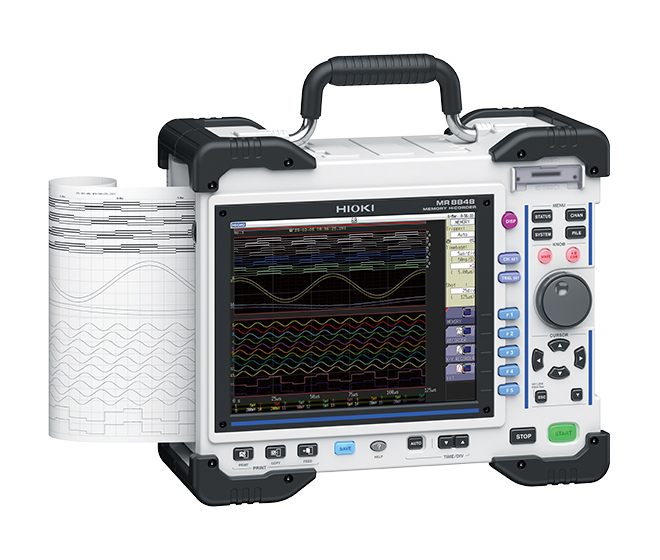

メモリハイコーダ MR8848は、発電所や鉄道、プラント工場など、過渡現象を計測する現場で使われる記録計です。 厳しい条件での落下試験や振動試験にクリアした、頑丈な筐体設計。 インバーターの電圧・電流波形を捉える高速サンプリングとイベント全体を保存する大容量メモリー、そして複数信号の相関関係を確認できる多チャネル測定により、重要な波形を取り逃がしません。
電力設備、データセンターのUPS、鉄道などのインフラは、トラブルなく常に安定稼働することが求められます。インフラ設備の安定動作を保証するためには、波形記録計「メモリハイコーダ」による高精度な計測が不可欠です。 詳しくは、カタログ内のアプリケーションのページをご覧ください。

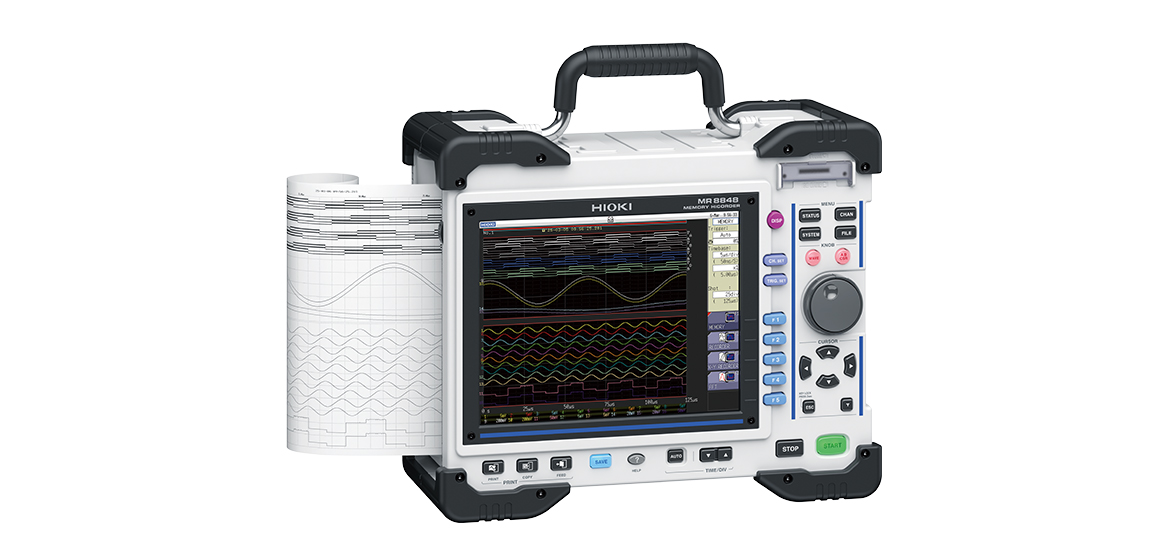

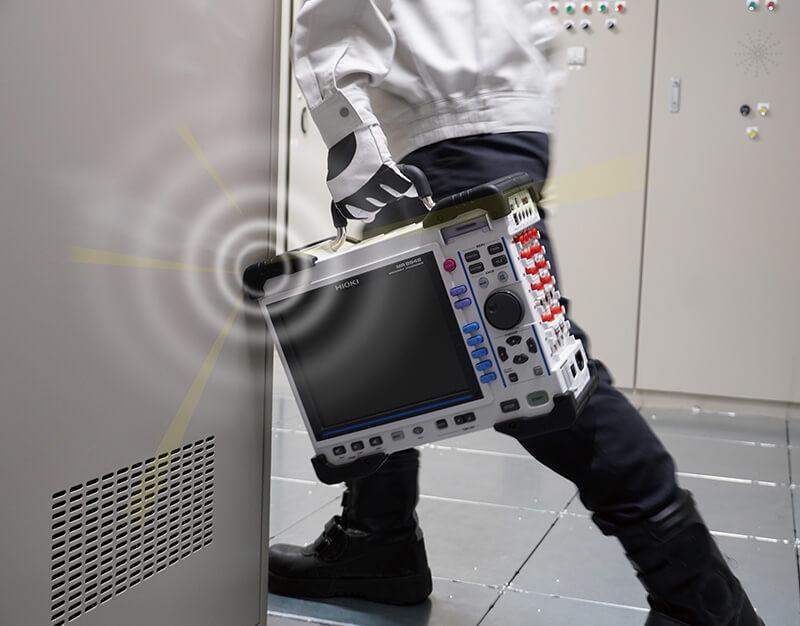

落下や衝撃による故障リスクを最小限に抑えるため、耐久性の高い筐体設計を採用し、本体の四隅にプロテクターを装備しています。

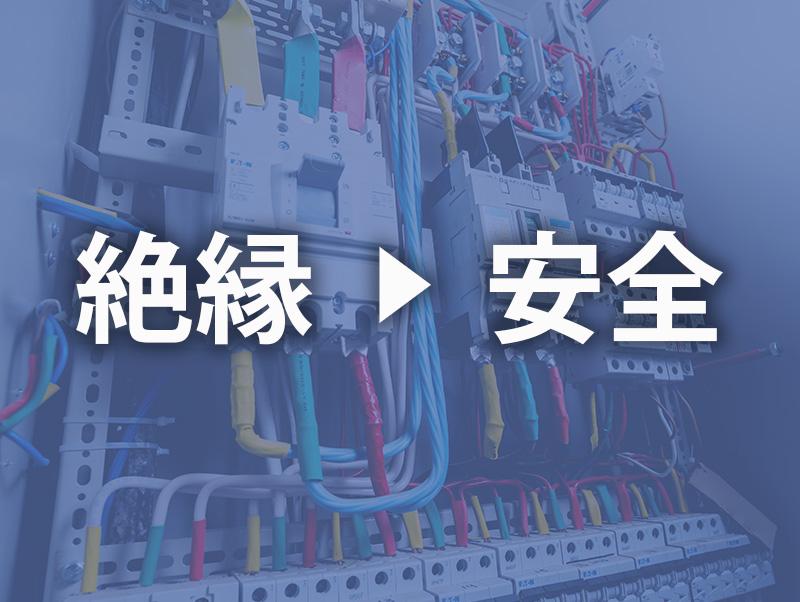

異なる電気系統（例：動力線と信号線）を同時に測定する際、短絡は重大なリスクとなります。 メモリハイコーダはチャネル間が絶縁されているため、異なる回路間での短絡事故を防止できます。

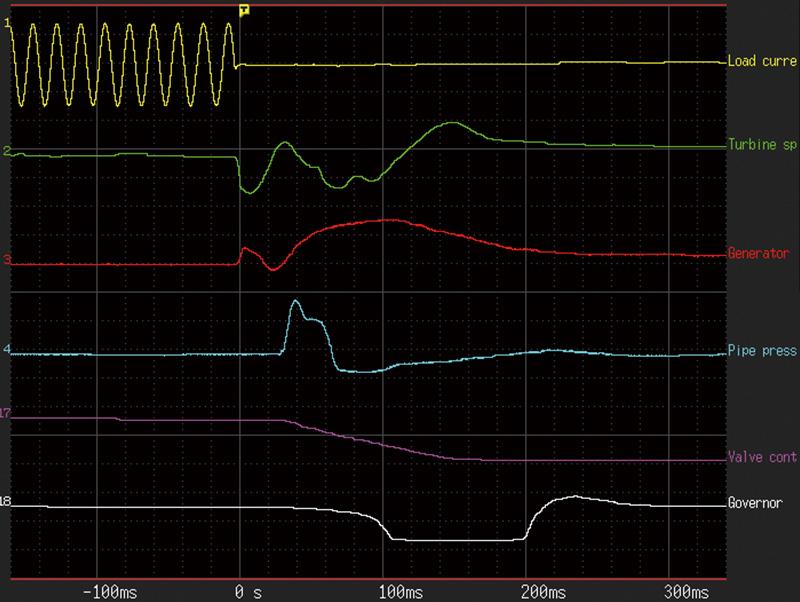

複数の物理現象を同時に記録し、各信号間の相関関係を分析できます。 電圧測定に加え、クランプセンサによる電流測定、圧力センサなどによる測定にも対応し、包括的なデータ取得を実現します。

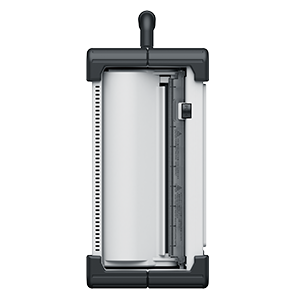

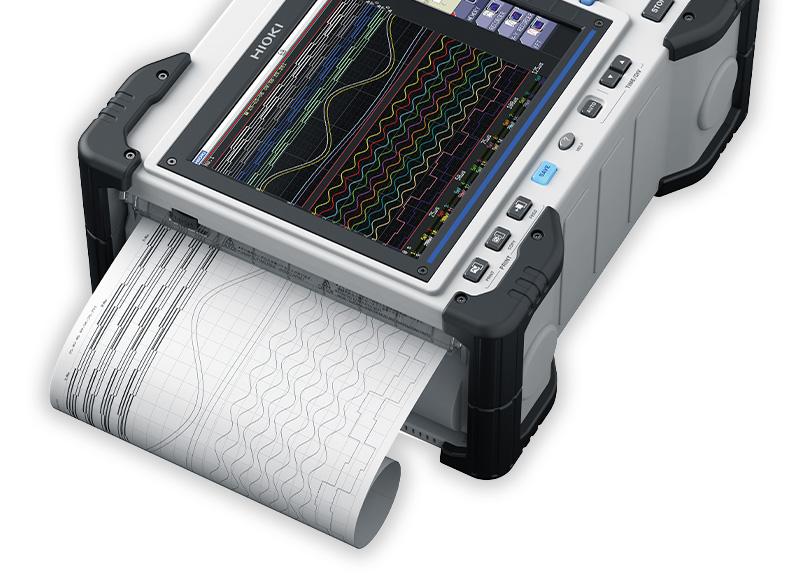

データ改ざん防止や屋外の測定現場で、波形を印刷して共有できます。 オプションのビルトインプリンタで記録波形をA4サイズに印刷できます。

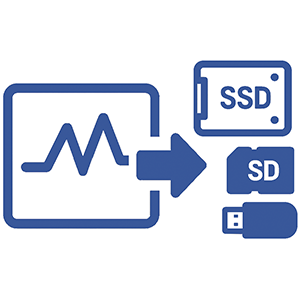

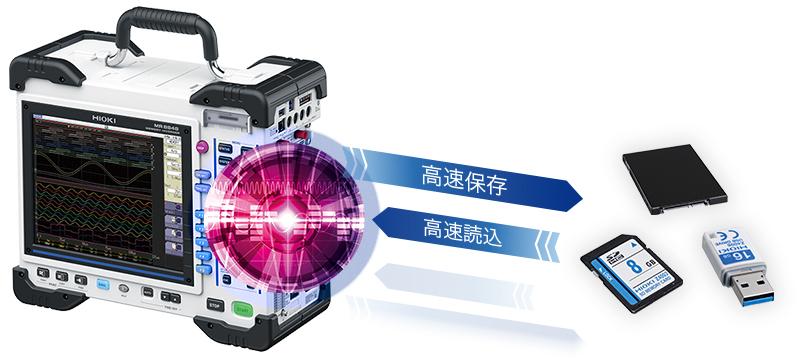

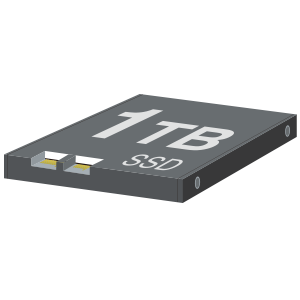

リアルタイム保存機能 MR9001-01 を使用し、1 TBの大容量内蔵ストレージ U8334 にデータを保存することで、長時間の波形記録ができます。 例えば鉄道車両の測定では、10 µs/Sのサンプリングレートで 1時間以上にわたり10項目以上のパラメータを記録できます。
基本仕様 (確度保証期間 1年)
| 測定機能 | メモリ(高速記録), レコーダ (実時間記録), X–Yレコーダ, FFT |
|---|---|
| 最大チャネル数 | ・アナログ16 ch＋ロジック16 ch ・アナログ32 ch＋ロジック16 ch (U8975 または U8978×8 装着時) ・アナログ10 ch＋ロジック64 ch (本体ロジック+ロジックユニット 8973×3 装着時) ・アナログ20 ch＋ロジック64 ch (U8975 または U8978×5 + 本体ロジック+ロジックユニット 8973×3 装着時) |
| ユニット数 | 最大8ユニット 制限事項： ・電流ユニット 8971 最大4ユニット ・ロジックユニット 8973 最大3ユニット ・3CH電流ユニット U8977 最大3ユニット |
| 本体ロジックチャネル数 | 16 (ロジックプローブ入力コネクターのGNDは本体のGNDと共通) ※デジタルボルトメータユニット MR8990をユニット1と2に装着している場合、本体ロジックは使用できない ※本体ロジック使用時 (ロジック測定をONにした時) の制限事項 ・ユニット1と2に装着しているユニットの測定分解能は12ビットとなる ・ユニット1と2に装着している周波数ユニットは使用できなくなる |
| 最高サンプリング速度 | 20 MS/s (全チャネル同時) (アナログユニット 8966 使用時) 外部サンプリング (10 MS/s) |
| メモリー容量 | トータル512 Mワード (増設不可) 256 MW/ch (アナログ 2ch時) 〜 16 MW/ch (アナログ 32ch時) |
| 電源 | AC 100 V〜240 V, 50 Hz/60 Hz, DC 10 V〜28 V (DC電源ユニット 9784使用時) |
| 最大定格電力 | 130 VA (プリンタユニット U8351 使用時: 220 VA) |
| 外部インタフェース | LAN, USB, 外部制御端子 |
| 外部記憶 | SDカードスロット, 内蔵ドライブ (工場出荷時時オプション 1 TB), USBメモリ |
| プリント記録 | プリンタユニット U8351 工場出荷時オプション実装時 感熱記録方式, 記録紙 9231 使用, 記録速度: 50 mm/s |
| その他機能 | トリガ, 数値演算, 波形演算, メモリー分割, カーソル測定, モニター, 位置表示 (VIEW), 波形判定, 波形発生 |
| 寸法・質量 | 約351(W) × 261(H) × 140(D) mm (突起物含まず) 約365(W) × 307(H) × 160(D) mm (突起物含む) 約6.9 kg (本体のみ) 約7.4 kg (プリンタユニット U8351 搭載時) |
| 付属品 | スタートアップガイド ×1, 使用上の注意 ×1, 入力コードラベル ×1, 電源コード ×1, 記録紙 9231 (プリンタユニット U8351 装着時) ×1, ロール紙アタッチメント (プリンタユニット U8351 装着時) ×1 |
| 形名（発注コード） | 説明 | 価格 |
|---|---|---|
| MR8848 | ¥935,000（税込 ¥1,028,500） |
本体には入力ユニットなどの専用オプションが必要です。各種オプションを別途ご購入ください。
オプションカテゴリー選択
下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。
発注時に要件をご指定ください。生産時に組み込まれます。
プリンタユニット U8351
¥163,000（税込 ¥179,300）
感熱記録方式, 記録速度 50 mm/s max.
内蔵ストレージ U8334
¥180,000（税込 ¥198,000）
1 TB, FAT32, 製品保証期間: 1年
DC電源ユニット 9784
¥161,700（税込 ¥177,870）
工場出荷時指定, 本体背面に組込み式, DC10〜28V駆動
リアルタイム保存機能 MR9001-01
¥80,000（税込 ¥88,000）
波形を測定しながらリアルタイムに記録メディアへ保存する機能（有効化ライセンス）
チャージユニット U8979
¥235,000（税込 ¥258,500）
・2ch, 加速度波形 ・電荷出力型加速度ピックアップ ・プリアンプ内蔵型加速度ピックアップ
4CH アナログユニット U8978
¥212,000（税込 ¥233,200）
・4ch, 瞬時波形 ・DC～2MHz帯域
3CH 電流ユニット U8977
¥295,000（税込 ¥324,500）
・3ch, 電流測定 ・DC～2MHz帯域
4chアナログユニット U8975
¥212,000（税込 ¥233,200）
・4ch, 瞬時波形 ・DC～2MHz帯域
ストレインユニット U8969
¥177,000（税込 ¥194,700）
・2ch, 加速度、荷重、圧力、変位 ・歪みゲージ式変換器用アンプ
高圧ユニット U8974
¥177,000（税込 ¥194,700）
・2ch, 高電圧入力 ・Max. DC 1000 V, AC 700 Vrms ・DC～100kHz帯域
デジタルボルトメータユニット MR8990
¥147,000（税込 ¥161,700）
・微少電圧の測定に ・高確度±0.01%と6 1/2桁の超高分解能 ・500回/sサンプリング
電流ユニット 8971
¥177,000（税込 ¥194,700）
・2ch, 電流の波形測定 ・DC～100kHz帯域 ・専用電流センサ接続
周波数ユニット 8970
¥141,000（税込 ¥155,100）
・2ch, 回転パルス/周波数 ・DC～100kHz
DC/RMSユニット 8972
¥118,000（税込 ¥129,800）
・2ch, 瞬時波形と実効値 ・DC～400kHz帯域 ・実効値DC, 30～100kHz帯域
高分解能ユニット 8968
¥141,000（税込 ¥155,100）
・2ch, 高分解能測定 ・DC～100kHz帯域
温度ユニット 8967
¥141,000（税込 ¥155,100）
・2ch, 温度測定 ・熱電対入力
アナログユニット 8966
¥118,000（税込 ¥129,800）
・2ch, 瞬時波形 ・DC～5MHz帯域
ロジックユニット 8973
¥94,000（税込 ¥103,400）
・16ch, ロジック信号 ・ロジックプローブ4本まで
任意波形発生ユニット U8793
¥293,800（税込 ¥323,180）
・2ch, FG機能10mHz〜100kHz ・任意波形機能D/A更新2MHz ・出力-10V〜15V
パルス発生ユニット MR8791
¥194,700（税込 ¥214,170）
・8ch ・パルス出力0.1Hz〜20kHz ・パターン出力
波形発生ユニット MR8790
¥194,700（税込 ¥214,170）
・4ch ・DC出力±10V ・正弦波出力1Hz〜20kHz
携帯用ケース 9783
¥110,000（税込 ¥121,000）
本体を入れたまま輸送にも耐えられるハードトランクタイプ
FlexPro
・メモリハイコーダ用 ・大容量データを高速に検索＆処理 ・分析テンプレートを社内で共有
信号視覚化解析ソフトウェア NI DIAdem
・メモリハイコーダ用 ・データ検索・読み込みから解析・レポート作成 ・対話式に作業ができるソフトウェア
ウェーブプロセッサ 9335
¥66,000（税込 ¥72,600）
・メモリハイコーダ用 ・データ変換, 印刷機能, 波形表示
LANケーブル 9642
¥4,000（税込 ¥4,400）
ストレート, クロス変換コネクタ付属, 5 m
LANコミュニケータ 9333
¥66,000（税込 ¥72,600）
・メモリハイコーダ用 ・LAN通信用 ・データ収集, 遠隔操作
USBメモリ Z4006
¥71,500（税込 ¥78,650）
16 GB, 長寿命・高信頼性のSLCタイプフラッシュメモリ採用
SDメモリカード Z4003
¥36,300（税込 ¥39,930）
8 GB
SDメモリカード2GB Z4001
¥15,400（税込 ¥16,940）
2 GB
ロジックプローブ MR9321-01
¥55,000（税込 ¥60,500）
・絶縁4ch ・AC/DC電圧のON/OFF検出用
ロジックプローブ 9327
¥55,000（税込 ¥60,500）
・4ch ・電圧/接点信号のON/OFF検出用 ・応答可能パルス幅100nsec以上, 小型端子
ロジックプローブ 9320-01
¥46,200（税込 ¥50,820）
・4ch ・電圧/接点信号のON/OFF検出用 ・応答可能パルス幅500nsec以上
プリンタユニット U8351用
記録紙 9231
¥16,500（税込 ¥18,150）
ロールタイプ A4幅216 mm × 30 m, 6巻セット
接続ケーブル L9795-02
¥4,000（税込 ¥4,400）
対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-BNC端子, 1.5m
接続ケーブル L9795-01
¥5,900（税込 ¥6,490）
対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-ワニ口クリップ, 1.5m
接続コード L9790
¥11,000（税込 ¥12,100）
最大600Vまで入力可能, 柔軟性に富んだ細径 φ4.1 mmケーブル, 1.8 m, ※先端クリップは別売です
ワニ口クリップ L9790-01
¥4,700（税込 ¥5,170）
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V
コンタクトピン 9790-03
¥5,300（税込 ¥5,830）
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V
グラバークリップ 9790-02
¥5,300（税込 ¥5,830）
※このクリップをL9790の先端に装着した場合はCAT II 300Vまでに制限, 赤黒
接続コード L9197
¥13,200（税込 ¥14,520）
最大600Vまで入力可能, 径 φ 5.0 mmケーブル, 1.8 m, 脱着型大型ワニ口クリップ付属
接続コード（低圧用） L9198
¥7,200（税込 ¥7,920）
・最大300Vまで入力可能 ・径 φ5.0 mmケーブル ・1.7 m ・小型ワニ口クリップ
100:1プローブ 9666
¥31,900（税込 ¥35,090）
・最大入力5 kV peak (1MHz以下) ・対地間電圧は入力ユニットと同じ
10:1プローブ 9665
¥26,400（税込 ¥29,040）
・最大入力1 kV rms (500kHz以下) ・対地間電圧は入力ユニットと同じ
差動プローブ P9000
¥55,000（税込 ¥60,500）
・メモリハイコーダ専用 (P9000-01) 波形のみ (P9000-02) 波形/実効値切換え ・AC/DC 1 kVまでの入力用 ・別途電源が必要
ACアダプタ Z1008
¥15,400（税込 ¥16,940）
AC 100〜240 V
ACアダプタ 9418-15
¥23,100（税込 ¥25,410）
AC 100～240 V
差動プローブ 9322
¥85,800（税込 ¥94,380）
・メモリハイコーダ専用 ・DC2kV, AC1kVまでの入力用 ・周波数帯域10MHz
接続ケーブル L4940
¥2,000（税込 ¥2,200）
バナナプラグ-バナナプラグ, 1.5 m, 赤黒各1
マグネットアダプタ L4937
¥7,200（税込 ¥7,920）
L4930/4940の先端に装着, CAT III 1000V
バスバークリップ L4936
¥7,400（税込 ¥8,140）
L4930/4940の先端に装着, CAT III 600V
延長ケーブル L4931
¥2,600（税込 ¥2,860）
L4930/4940の長さ延長用, 1.5 m
テストリード L2200
¥3,300（税込 ¥3,630）
ケーブル長70 cm, 先端部分はピンリードとアリゲータクリップの交換が可能, 最大入力電圧:CAT Ⅳ 600V, CAT Ⅲ 1000V
接続コード 9166
¥4,000（税込 ¥4,400）
金属BNC - クリップ, 1.5 m
接続コード L9217
¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m
変換アダプタ（BNC-バナナメス） 9199
¥4,700（税込 ¥5,170）
受け:バナナメス, 出力:BNCオス
T熱電対 9811
¥24,200（税込 ¥26,620）
使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set
K熱電対 9810
¥24,200（税込 ¥26,620）
使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set
AC/DCカレントプローブ CT6834, CT6834-01
¥300,000（税込 ¥330,000）
・定格電流 AC/DC 500 A ・周波数帯域 DC〜50 kHz ・車両電力測定向け
AC/DCカレントプローブ CT6833, CT6833-01
¥290,000（税込 ¥319,000）
・定格電流 AC/DC 200 A ・周波数帯域 DC〜50 kHz ・車両電力測定向け
AC/DCカレントプローブ CT6831
¥180,000（税込 ¥198,000）
・帯域 DC～100 kHz ・定格測定電流 AC/DC 20 A ・可能導体径 φ 5 mm ・パワーアナライザやメモリハイコーダ3ch電流ユニット用
AC/DCカレントプローブ CT6830
¥180,000（税込 ¥198,000）
・帯域 DC～100 kHz ・定格測定電流 AC/DC 2 A ・可能導体径 φ 5 mm ・パワーアナライザやメモリハイコーダ3ch電流ユニット用
AC/DCカレントプローブ CT6846A
¥297,000（税込 ¥326,700）
・周波数特性 DC〜100 kHz ・定格電流 AC/DC 1000 A ・可能導体径 φ 50 mm
AC/DCカレントプローブ CT6845A
¥272,800（税込 ¥300,080）
・周波数特性 DC〜200 kHz ・定格電流 AC/DC 500 A ・可能導体径 φ 50 mm
AC/DCカレントプローブ CT6844A
¥261,800（税込 ¥287,980）
・周波数特性 DC〜500 kHz ・定格電流 AC/DC 500 A ・可能導体径 φ 20 mm
AC/DCカレントプローブ CT6843A
¥249,700（税込 ¥274,670）
・周波数特性 DC〜700 kHz ・定格電流 AC/DC 200 A ・可能導体径 φ 20 mm
AC/DCカレントプローブ CT6841A
¥237,600（税込 ¥261,360）
・周波数特性 DC〜2 MHz ・定格電流 AC/DC 20 A ・可能導体径 φ 20 mm
AC/DCカレントセンサ CT6904A-2, CT6904A-3
お見積り
・帯域 DC〜4 MHz (位相 〜1 MHz) ・定格電流 AC/DC 800A ・可能導体径 φ 32 mm
AC/DCカレントセンサ CT6904A, CT6904A-1
¥594,000（税込 ¥653,400）
・帯域 DC〜4 MHz (位相 〜1 MHz) ・定格電流 AC/DC 500A ・可能導体径 φ 32 mm
AC/DCカレントセンサ CT6877A
¥836,000（税込 ¥919,600）
・帯域 DC〜1 MHz ・定格電流AC/DC 2000A ・可能導体径 φ 80 mm
AC/DCカレントセンサ CT6876A
¥237,600（税込 ¥261,360）
・帯域 DC〜1.5 MHz（CT6876A-1: DC〜1.2MHz） ・定格電流AC/DC 1000A ・可能導体径 φ 36 mm
AC/DCカレントセンサ CT6875A
¥178,200（税込 ¥196,020）
・帯域 DC〜2 MHz（CT6875A-1: DC〜1.5MHz） ・定格電流AC/DC 500 A ・可能導体径 φ 36 mm
AC/DCカレントセンサ CT6873,CT6873-01
¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相 〜1 MHz) ・定格電流 AC/DC 200A ・可能導体径 φ 24 mm
AC/DCカレントセンサ CT6872, CT6872-01
¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相 〜1 MHz) ・定格電流 AC/DC 50A ・可能導体径 φ 24 mm
クランプオンセンサ 9272-05
¥52,800（税込 ¥58,080）
・周波数特性 1 Hz〜100 kHz (位相 5 Hz〜50 kHz) ・定格電流 AC 20 A/200 A ・可能導体径 φ 46 mm
AC/DCカレントセンサ CT6863-05
¥155,100（税込 ¥170,610）
・周波数特性 DC〜500 kHz (位相 〜300 kHz) ・定格電流 AC/DC 200A ・可能導体径 φ 24 mm
AC/DCカレントセンサ CT6862-05
¥84,000（税込 ¥92,400）
・周波数特性 DC〜1 MHz (位相 〜300 kHz) ・定格電流 AC/DC 50A ・可能導体径 φ 24 mm
センサユニット CT9557
¥194,700（税込 ¥214,170）
・電流センサを単体で使用する場合の電源供給用 ・4ch,加算機能,波形/RMS出力付き
センサユニット CT9556
¥90,200（税込 ¥99,220）
・電流センサを単体で使用する場合の電源供給用 ・1ch,波形/RMS出力付き
センサユニット CT9555
¥64,900（税込 ¥71,390）
・電流センサを単体で使用する場合の電源供給用 ・1ch, 波形出力付き
接続コード L9217
¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m
変換ケーブル CT9900
¥13,200（税込 ¥14,520）
PL23 (10pin)をME15W (12pin)端子に変換
変換ケーブル CT9920
¥26,400（税込 ¥29,040）
出力端子(PL14)の電流センサを(ME15W)端子のPW3390等に接続する時に必要
ACフレキシブルカレントセンサ CT7040 series
¥41,800（税込 ¥45,980）
・帯域 10Hz〜50kHz (±3dB) ・定格測定電流AC 600A/6000A ・可能導体径: φ 254mm〜φ 100mm
AC/DCオートゼロカレントセンサ CT7742
¥57,200（税込 ¥62,920）
・帯域 DC〜5kHz (-3dB) ・定格測定電流 AC/DC 2000A ・可能導体径 φ 55mm
AC/DCオートゼロカレントセンサ CT7736
¥57,200（税込 ¥62,920）
・帯域 DC〜5kHz (-3dB) ・定格測定電流 AC/DC 600A ・可能導体径 φ 33mm
AC/DCオートゼロカレントセンサ CT7731
¥48,400（税込 ¥53,240）
・帯域 DC〜5kHz (-3dB) ・定格測定電流 AC/DC 100A ・可能導体径 φ 33mm
AC/DCカレントセンサ CT7642
¥41,800（税込 ¥45,980）
・帯域 DC〜10kHz (-3dB) ・定格測定電流 AC/DC 2000A ・可能導体径 φ 55mm
AC/DCカレントセンサ CT7636
¥41,800（税込 ¥45,980）
・帯域 DC〜10kHz (-3dB) ・定格測定電流 AC/DC 600A ・可能導体径 φ 33mm
AC/DCカレントセンサ CT7631
¥33,000（税込 ¥36,300）
・帯域 DC〜10kHz (-3dB) ・定格測定電流 AC/DC 100A ・可能導体径 φ 33mm
電流プローブ CT6711
¥638,000（税込 ¥701,800）
・帯域 DC〜120 MHz ・最大入力 30Arms, 3レンジ ・可能導体径 φ 5mm
電流プローブ CT6710
¥561,000（税込 ¥617,100）
・帯域 DC〜50 MHz ・最大入力 30Arms, 3レンジ ・可能導体径 φ 5mm
電流プローブ CT6701
¥352,000（税込 ¥387,200）
・帯域 DC〜120 MHz ・最大入力 5 Arms ・可能導体径 φ 5mm
電流プローブ CT6700
¥272,800（税込 ¥300,080）
・帯域 DC〜50 MHz ・最大入力 5 Arms ・可能導体径 φ 5mm
クランプオンプローブ 3273-50
¥237,600（税込 ¥261,360）
・帯域 DC〜50 MHz ・最大入力 30 Arms ・可能導体径 φ 5 mm
クランプオンプローブ 3276
¥330,000（税込 ¥363,000）
・帯域 DC〜100 MHz ・最大入力 30 Arms ・可能導体径 φ 5mm
クランプオンプローブ 3275
¥352,000（税込 ¥387,200）
・帯域 DC〜2 MHz ・最大入力 500 Arms ・可能導体径 φ 20 mm
クランプオンプローブ 3274
¥297,000（税込 ¥326,700）
・帯域 DC〜10 MHz ・最大入力 150 Arms ・可能導体径 φ 20 mm
電源 3269
¥89,100（税込 ¥98,010）
・CT6710シリーズを2本駆動, CT6700, 3270シリーズを4本駆動可能
電源 3272
¥59,400（税込 ¥65,340）
・CT6700, 3270シリーズを1本駆動可能
ACリーククランプメータ CM4003 (出力・外部電源機能付き)
¥71,600（税込 ¥78,760）
・AC漏れ電流0.060 mA(分解能1 μA)から負荷電流200.0 Aまで ・間欠漏電を手軽に見える化 （ワイヤレスアダプタ Z3210 装着時） ・出力機能（波形/RMS）, 外部電源機能 ・Z3210対応
ACアダプタ Z1013
¥15,400（税込 ¥16,940）
AC 100 V〜240 V
