ACリーククランプメータ
CM4003 (出力・外部電源機能付き)

漏電探査をスマートに、より高精度に!

● ワイヤレス化に対応! スマホやタブレットに測定値を転送 (オプション:ワイヤレスアダプタ Z3210 装着時) ● 測定データを無線でExcel® 帳票に直接転送入力 (ワイヤレスアダプタ Z3210 装着時) ● 新設計のセンサで微小な漏れ電流を正確に検出(直径 φ40 mmまで) ● 漏れ電流から負荷電流までワイドに測定 ● リーククランプの国際規格 IEC/EN 61557-13 の性能基準に準拠 ● 漏電トラブル対応・絶縁管理に ● コンパレータ機能で探査時間を短縮 ● 出力機能(波形/RMS)で記録計と組み合わせて波形や変動を記録 ● 外部電源機能でACアダプタ(オプション)を使った長時間連続測定 CAT III 300 V
  • Z3210 装着時

Z3210装着でワイヤレス化に対応
無線通信機能で間欠漏電を手軽に見える化

ワイヤレスアダプタ Z3210(オプション)に対応。 スマホやタブレットに測定値を転送し、漏電発生個所と時間を簡単且つ効率的に確認できます。

Z3210の詳細はこちら

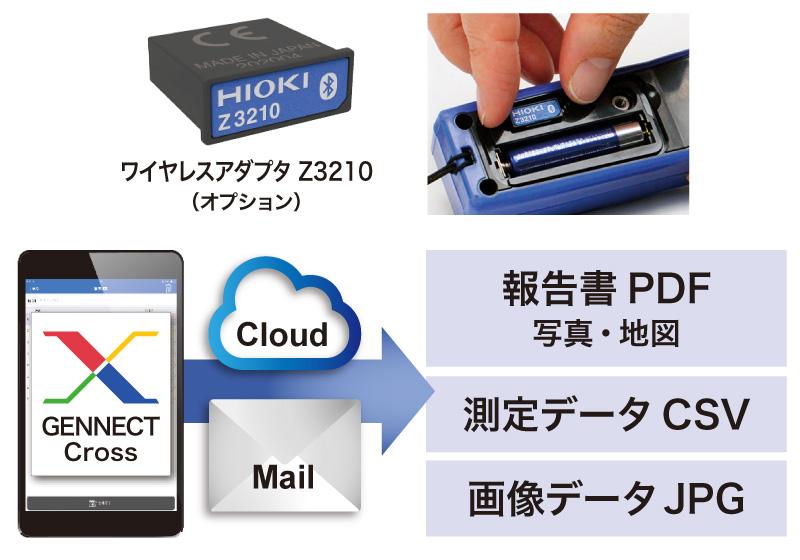

専用無償アプリGENNECT Crossへ転送

専用無償アプリGENNECT Cross では、測定結果の確認、管理、レポート作成が可能です。 測定現場の写真を撮影し、写真上に測定結果を転送入力、手書きでメモを書き込むなど、現場でスムーズにデータを管理できます。 ※オプションのワイヤレスアダプタ Z3210によるBluetooth®通信を使用します。

GENNECT Crossの詳細はこちら

測定データをExcel®帳票に転送入力

測定データをExcel®ファイルに直接転送入力できます。 Excel®ファイルを開き、セルを選択した状態でスタンバイします。 測定器の表示をホールドするとデータが転送され、選択したセルに測定値が入力されます。 ※ ワイヤレスアダプタ Z3210によるBluetooth®通信を使用します。

定常漏電の探査に「写真図面機能」

測定場所の写真と測定値をセットで記録。 素早く確実に探査漏電個所を特定。

間欠漏電の探査に「イベント記録機能」

内部メモリーにイベント情報(時刻と電流値)を記録。 タブレットやスマートフォンでデータを回収して漏電の有無を確認。

新設計のセンサで微小な漏れ電流を正確に検出(IEC/EN 61557-13準拠)

コアとシールドに高透磁率磁性材料を使用。また、CTセンサは均一巻線構造。 リーククランプの国際規格 IEC/EN 61557-13 の性能基準に準拠。

高精度な漏れ電流測定

①ジョー内の測定感度が均一:電線位置の影響を受けにくく、零相電流も正確に測定できます ②外部磁界の影響を受けにくい:微小な漏れ電流を正確に検出できます ③高周波電流の影響をカット:漏電ブレーカーに近似した周波数特性で漏れ電流を測定できます

測定可能導体径最大φ40 mm

ジョーの測定可能導体径は最大φ40 mm。太いケーブルや複数のケーブルをまとめて挟めます。

出力機能と外部電源機能で長時間連続測定

波形/RMSの出力機能を搭載。記録計と組み合わせて波形や変動を記録できます。 外部電源機能は、ACアダプター(オプション)を使って長時間連続測定ができます。

仕様

基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)

交流電流レンジ6.000 mA, 60.00 mA, 600.0 mA, 6.000 A, 60.00 A, 200.0 A, 6レンジ, 真の実効値整流
基本確度 45 Hz - 400 Hz: ±1.0% rdg ±5 dgt (6.000 mA〜6.000 A), ±1.5% rdg ±5 dgt (60.00 A, 200.0 A)
基本確度 15 Hz - 45 Hz, 400 Hz - 2 kHz: ±2.0% rdg ±5 dgt
確度規定範囲 0.060 mA ~ 200.0 A
交流電圧レンジ機能なし
周波数レンジ15.0 Hz ~ 2000 Hz
クレストファクタ3 (200.0 A レンジ以外), 1.5 (200.0 A レンジ)
フィルタ機能ON時カットオフ周波数 180 Hz ±30 Hz (-3 dB)
出力機能RMS (実効値出力), WAVE (波形出力)
その他機能最大/ 最小/ 平均/ 波高値最大/ 波高値最小値の表示, 表示値ホールド, オートホールド, バックライト, オートパワーセーブ, ブザー音, イベント件数表示, コンパレータ, 簡易イベント記録, 突入電流測定
表示表示更新レート: 5回 / 秒
電源単3アルカリ乾電池 (LR6) ×2, 連続使用時間: 48 h (Z3210 未装着時), 30 h (Z3210 装着時, 無線通信)
ACアダプタ Z1013 (DC 5 V, 2.6 A)
測定可能導体径φ40 mm以下
寸法・質量64W × 233H × 37D mm, 400 g
付属品接続ケーブル L9097 ×1, USB ケーブル ×1, 携帯用ケース C0203 ×1, 取扱説明書 ×1, 使用上の注意 ×1, 単3アルカリ乾電池 (LR6) ×2

価格

形名(発注コード) 説明 価格 HIOKI Online Store
CM4003 ワイヤレスアダプタ Z3210 付属なし ¥60,000(税込 ¥66,000) Webで購入・見積
CM4003-90 ワイヤレスアダプタ Z3210 付属あり ¥72,000(税込 ¥79,200) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

接続ケーブル L9097

¥4,000(税込 ¥4,400)

出力端子: BNC, 電源端子: USB-C, 1.5 m

ワイヤレスアダプタ Z3210

¥12,000(税込 ¥13,200)

・対応測定器をワイヤレス化 ・帳票に測定値を直接入力 ・測定値をタブレットに転送

詳細はこちら

ACアダプタ Z1013

¥12,000(税込 ¥13,200)

AC 100〜240 V

携帯用ケース C0203

¥2,500(税込 ¥2,750)

変換アダプタ 9704

¥2,000(税込 ¥2,200)

受け:BNCメス, 出力:バナナオス ※バナナ入力端子の旧タイプメモリハイコーダには挿入できません

ジェネクトクロス SF4071, SF4072

無償

・ iOS, Android向けモバイルapp ・ 測定と記録を繰り返す業務の効率化 ・ トラブル時のデータ連携機能&レポート作成

詳細はこちら
