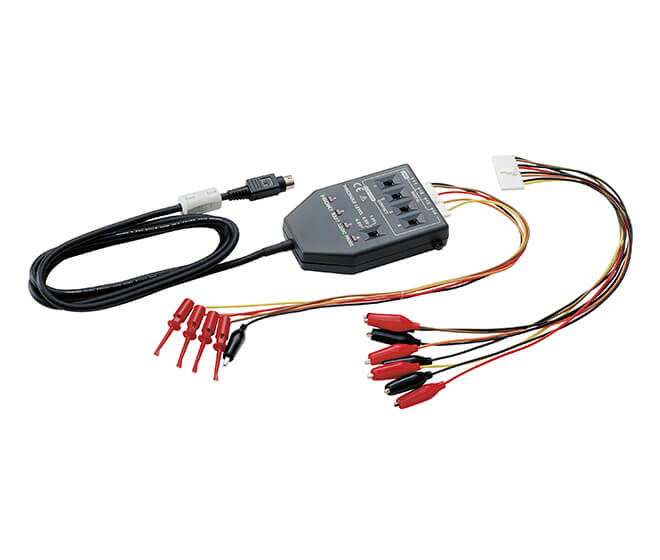

ロジックプローブ
9327

電圧/無電圧接点のON/OFF検出に (高速タイプ, ハイコーダ共通)

● 1台で4チャネル入力(4ch間のGND共通) ● ディジタル/コンタクト入力を切り換え ● ディジタル入力のしきい値は3段階切り換え(+1.4/+2.5/+4.0V) ● 対応可能パルス幅100nsの高速応答 ● ハイコーダ接続端子は小型タイプ

仕様

基本仕様

機能電圧信号やリレーの接点信号をhigh/low記録するための検出器
入力部4ch (本体間, チャネル間GND共通), ディジタル/コンタクト入力切換 (コンタクト入力はオープンコレクタ信号検出可能)
入力抵抗: 1 MΩ (ディジタル入力: 0 to +5 V時)
500 kΩ以上 (ディジタル入力: +5 to +50 V時)
プルアップ抵抗: 2 kΩ (コンタクト入力: 内部+5 Vにてプルアップ)
ディジタル入力 しきい値1.4 V/ 2.5 V/ 4.0 V
コンタクト入力 検出抵抗値1.4 V: 1.5 kΩ以上 (オープン), 500 Ω以下 (ショート)
2.5 V: 3.5 kΩ以上 (オープン), 1.5 kΩ以下 (ショート)
4.0 V: 25 kΩ以上 (オープン), 8 kΩ以下 (ショート)
応答可能パルス幅100 ns以上
最大入力電圧0〜+DC50 V (入力端子間に加えても壊れない上限電圧)
寸法・質量62W × 94H × 20D mm, 150 g
コード長: 本体間1.5 m, 入力リード長300 mm
付属品ICクリップリード ×1, ワニ口クリップリード ×1, 携帯用ケース ×1, 取扱説明書 ×1

価格

形名(発注コード) 説明 価格 HIOKI Online Store
9327 MR8847s/8860s/8855用 ¥42,000(税抜き) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

メモリハイコーダのロジック入力端子に接続して使用します。ハイコーダ側の端子形状をご確認ください。

資料・カタログ

e-友マイページにログインいただくと、すべてのコンテンツがダウンロード可能になります。
※英語、現地語版については、英語サイトをご利用ください。

製品カタログ

  • 該当の情報はありません

技術資料・日置技報

  • 該当の情報はありません

ユーザーズガイド

  • 該当の情報はありません

使用例(アプリケーション・用途)

  • 該当の情報はありません

セミナー

  • 現在開催予定のセミナー情報はありません

セミナー資料・セミナー動画

取扱説明書

ダウンロードできない場合は、e友マイページにログインしていただくと、すべての資料をご覧いただけます。

  • ロジックプローブ 9327  [690KB] 取扱説明書 日本語  英語  Ver.11

製品外観図

ダウンロードできない場合は、e友マイページにログインしていただくと、すべての資料をご覧いただけます。

  • ロジックプローブ 9327  [53KB] Ver.01
