DC耐電圧絶縁抵抗試験器
ST5680

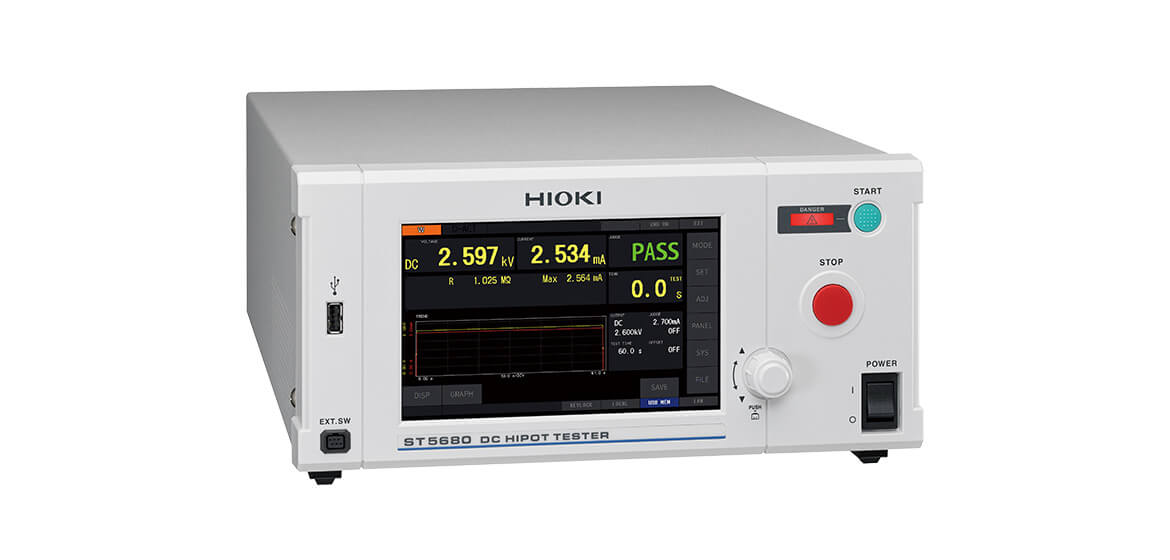

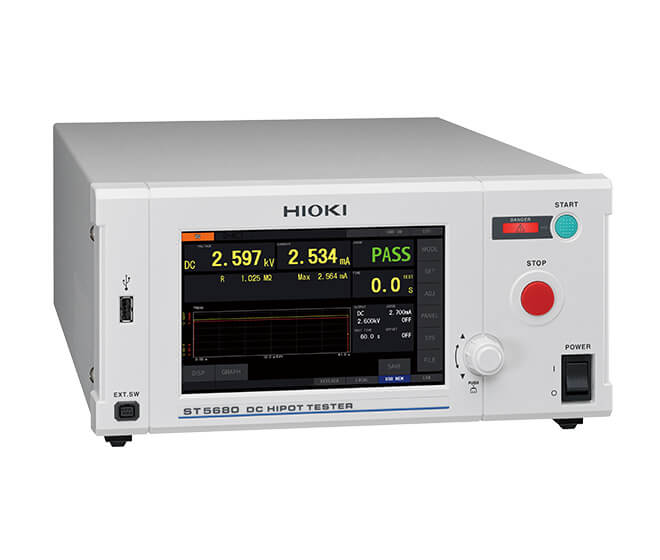

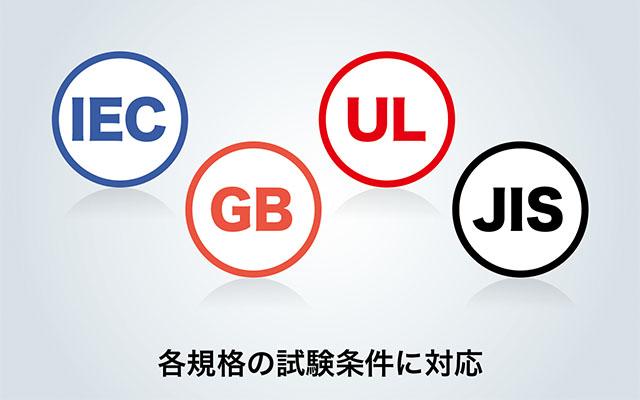

ワンランク上の検査品質を提供するDC耐電圧絶縁抵抗試験器ST5680の紹介です。 幅広い国際規格に準拠できるスペックで、あらゆるDC耐電圧試験に対応します。

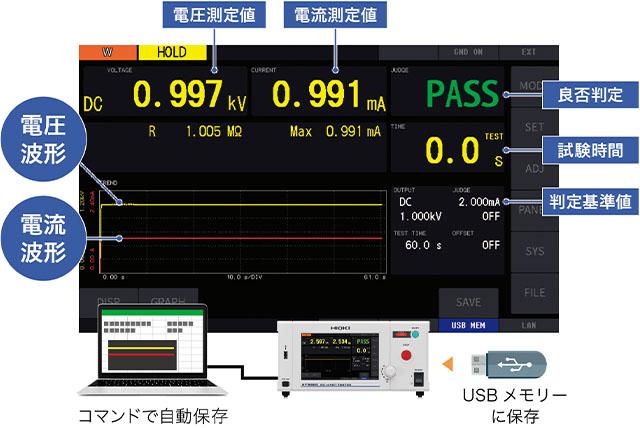

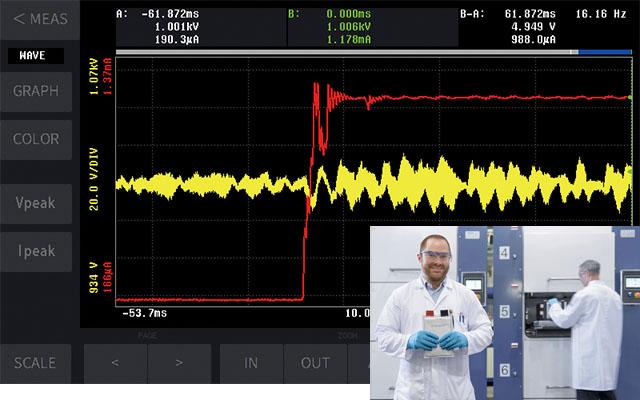

ST5680はさまざまな安全規格に基づいたDC耐電圧試験と絶縁抵抗試験ができる測定器です。PASS/FAILの良否判定をするだけでなく、試験時の出力電圧波形と漏れ電流波形を表示したり記録できます。 試験を見える化して分析したり、検査のトレーサビリティに役立ちます。 出力電圧と漏れ電流を波形表示 試験時の出力電圧や漏れ電流の挙動を波形で確認できます。波形を確認しながら、電圧値・漏れ電流値・抵抗値も時系列で確認できます。 パソコンを使用せずに波形の拡大表示などもできるため、詳細な分析が現場ですぐにできます。

生産工程の改善に 検査時の波形を分析することで、生産工程内における不良要因の推測ができます。不良要因を特定して生産工程を改善することで、生産効率を向上できます。 回収した不良品の分析に 不良品として回収した生産品の出荷検査時の結果を波形レベルで振り返ることができます。 良品判定の基準を改善することで、より生産品質を向上できます。 検査品質のPRに 波形の記録管理が検査のトレーサビリティに役立ちます。 より高品質な検査体制を構築することで、納入先からの信頼性を向上できます。

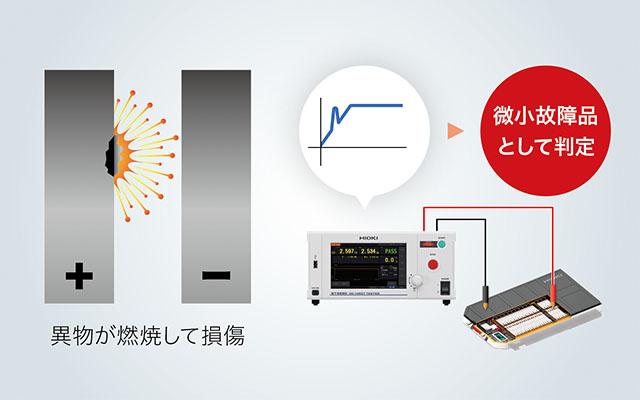

バリや切粉などの残留異物が原因で発生するアーク放電を検出できます。 微小な絶縁不良を引き起こしているものを微小故障品として判定することで、出荷後の発熱起因による火災事故や故障などのリスク防止に役立ちます。

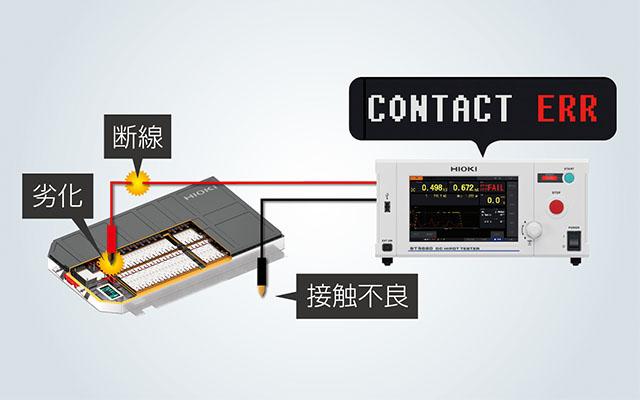

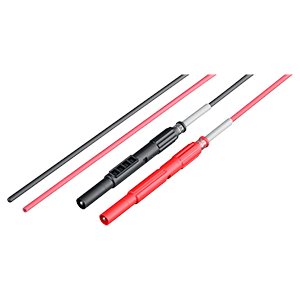

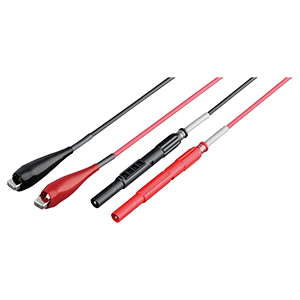

測定端子間の容量（浮遊容量、被試験物の容量）を測定することで、検査対象に正しく接触しているか判断できます。 不良品を良品と誤判定することを防止 ・試験中に測定リードが外れた場合 ・試験箇所間の抵抗が増えた場合 　例：測定リードの劣化、ジグや高圧リレーの劣化など 簡単に利用可能 ・2端子によりシンプルに配線可能

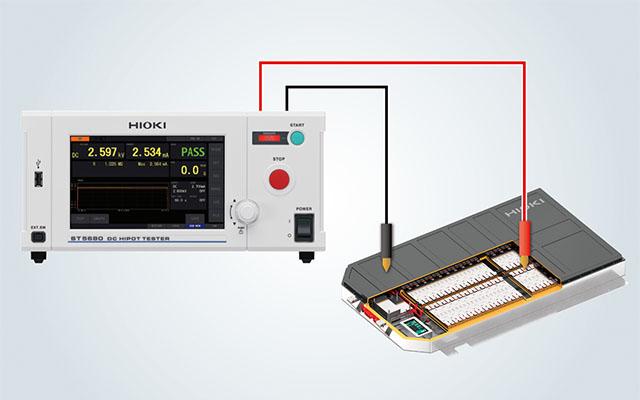

ST5680は検査対象に高電圧を出力して、絶縁性能を検査する試験器です。電子機器、電子部品、材料などの研究開発から生産ラインまでの幅広い対象の安全試験ができます。 バッテリーでは、モジュールやパック、セルの電極と外装間の耐電圧試験に用います。

試験対象の漏れ電流を測定して絶縁性を評価するDC耐電圧試験モードと、抵抗値を測定して絶縁性を評価する絶縁抵抗試験モードを搭載しています。 DC耐電圧試験では世界最高クラスの最大8 kV出力ができます。試験対象に容量成分が含まれていても、20 mAの大容量出力によって試験対象を高速充電できるため、検査タクトを短縮できます。

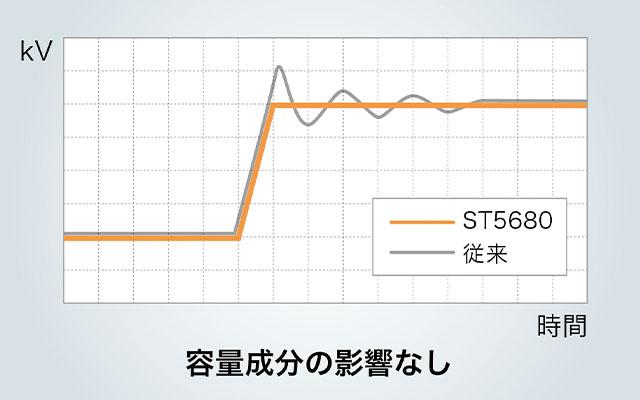

試験対象に容量成分が含まれている場合でも、オーバーシュートが発生しにくい設計により試験対象に設定電圧以上の電圧を出力することがないため、安心して試験できます。 さらにディレイ時間の設定を組み合わせることで、充電電流が流れている時間は判定しないこともできるため、より誤判定を防止できます。 ※測定可能な最大静電容量値200 nF（更に大きい容量値を測定すると測定時間が長くなったり、測定値のばらつきが大きくなる場合があります。）

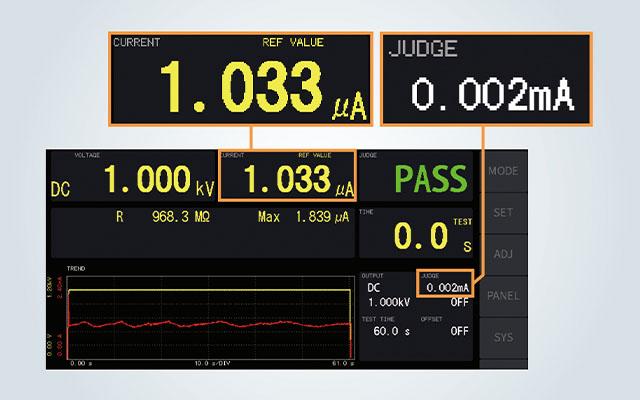

バッテリーやモーターなどの絶縁性能の向上にともない、耐電圧試験の良否判定に使用する電流値をより微小電流に設定したい要求が高まっています。分解能が低い耐電圧試験器を使用すると、漏れ電流の測定値を正確に測定できません。 ST5680は最小分解能0.001μAの高精度なスペックを実現しているため、わずかな漏れ電流を正確に測定して良否判定できます。

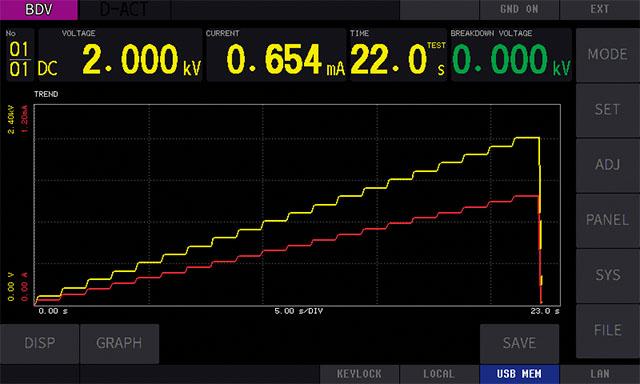

試験対象の絶縁破壊電圧を確認するBDV（Break Down Voltage）機能を搭載しています。 ある一定の速度で出力電圧を昇圧していき、絶縁破壊に至った際の電圧を確認します。 試験方法は規格で規定されており、連続昇圧試験と段階昇圧試験があります。 ST5680はどちらの試験も実施できます。研究開発時の絶縁性能（絶縁耐力評価）で活用できます。
