効率的な漏電探査と⾼精度な測定で漏電トラブルの早期解決に貢献　AC リーククランプメータCM4002, CM4003 発売

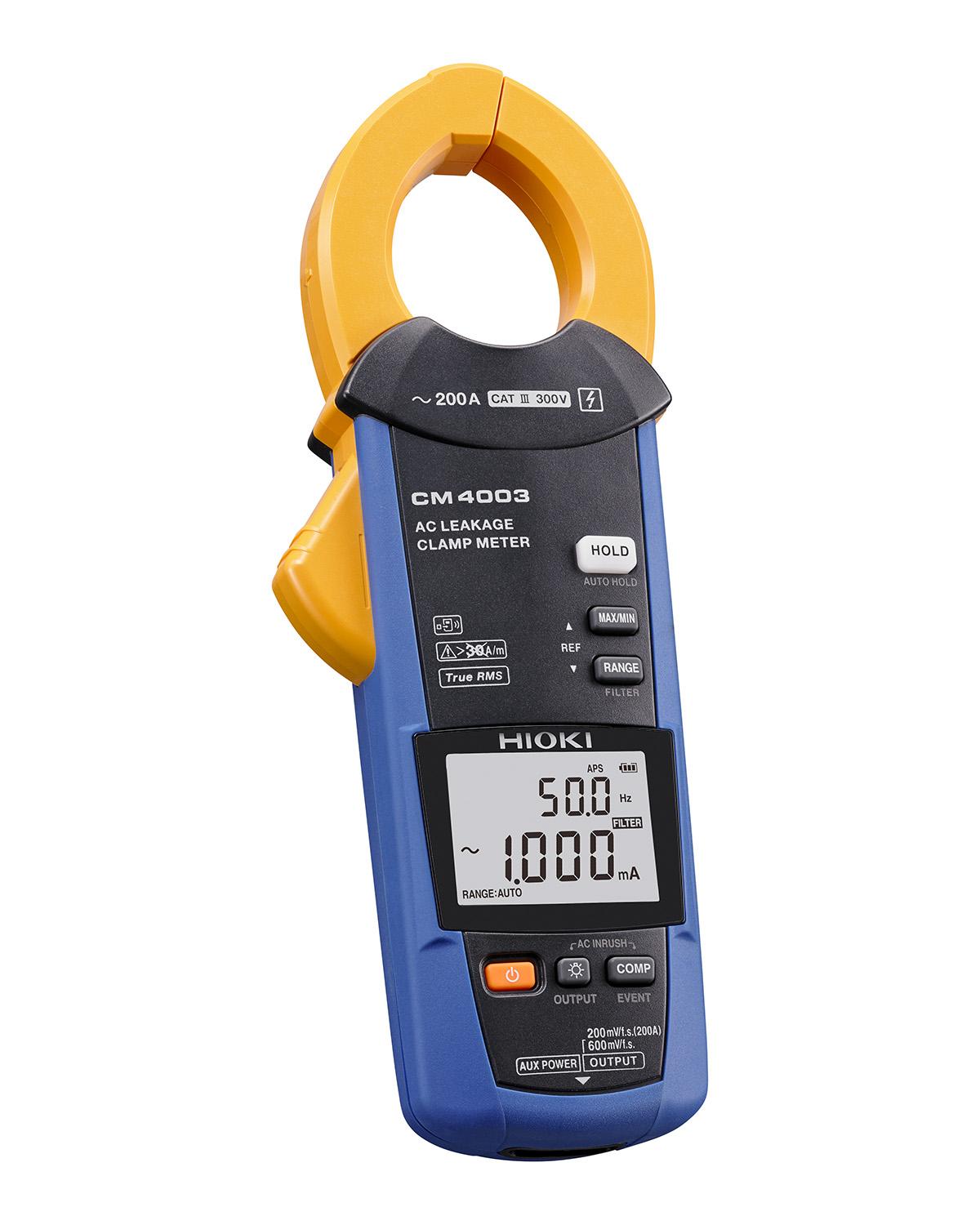

AC リーククランプメータCM4003

CM4003 測定⾵景

ワイヤレスアダプタZ3210

掲載日：2020 年11 月25 日

HIOKI（日置電機株式会社：長野県上田市、代表取締役社長：細谷和俊）は漏電探査を高効率化し、高精度・高信頼性の漏れ電流測定を実現する「AC リーククランプメータCM4002、CM4003」を発売いたします。
AC リーククランプメータCM4002、CM4003 は交流の漏れ電流から負荷電流までを測ることができるクランプオンリークハイテスタ3283 の後継機種です。
オプションのワイヤレスアダプタZ3210 を装着することで、スマートフォンやタブレットとBluetooth® 無線通信が可能になるとともに新設計のセンサーで微小な漏れ電流を正確に検出できるようになりました。漏電トラブルの早期解決に一層貢献します。

■ 開発の背景
ビルや工場の電気設備は、保守管理のため定期的に絶縁管理を行います。万が一漏電が起きた場合は、設備の誤動作や感電などに繋がるため、すみやかに漏電箇所を特定しなければいけません。また、電気が社会的に重要なインフラとなっている今、電気を止めることなくメンテナンスを行うことへのニーズが一層高まっています。
リーククランプメータは、電気を止めることなく配線をはさむだけの簡単操作で電流が測れる測定器です。1997 年に発売したクランプオンリークハイテスタ3283 は当社の漏れ電流測定器の代表格であり、長年にわたり工場やビルの管理業、保守点検業のユーザーに広く使用されてきました。
しかし、測定したデータは作業現場で紙に手書きで記録することが一般的で、データと漏電現場の照合に手間取ったり、いつ発生するかわからない漏電（間欠漏電）の探査には記録計など他の測定器を準備する必要があり、手軽に測定できませんでした。そのため、効率的にそして高精度な測定で漏電探査を行えるCM4002、CM4003 を開発しました。

■ 特長
1.Z3210 とGENNECT Cross で漏電探査を高効率化
CM4002 やCM4003 にオプションのワイヤレスアダプタZ3210 を装着することで、スマートフォンやタブレットといった端末とBluetooth® 無線通信が可能になります。当社の無償アプリケーション「GENNECT Cross（ジェネクトクロス）」を用いて、端末に取り込んだ測定現場の写真や工事図面上に測定結果を記録することで、すばやく探査漏電箇所を特定できます。
また、いつ発生するかわからない漏電の探査に便利な「イベント記録機能」を搭載しました。測定器を現場に設置し、検出したい漏洩電流値などのイベント条件を設定します。イベントが発生すると測定器の内部メモリーに記録するため、後でデータを回収して漏電の有無を確認できます。
他にも記録したデータはその場でPDF レポート出力できるなど作業効率が向上します。

2. 新設計のセンサーで高精度・高信頼性の漏れ電流測定
微小な漏れ電流などを測定するためには外部磁界の影響を受けにくい構造にすることが重要です。新設計のセンサーはセンサー内部のコアとシールドに外部磁界の影響を受けにくい高透磁率磁性材料を使用しています。周辺環境からの磁界をブロックしたことで外部磁界の影響が従来機種より50％低減※しました。
またリーククランプの国際規格「IEC61557-13」が制定され、極めて小さい漏れ電流をより高い精度で測定することが求められています。CM4002、CM4003 はこの規格の性能基準に準拠しているため高精度・高信頼性の測定が可能です。
※ 400A/m の外部磁界中において20mA 漏れ電流を測定した場合の代表値

3. 漏れ電流から負荷電流まで測定可能
0.060mA ～ 200.0A まで確度保証しています。従来機種より微小電流の確度保証範囲が広がりました（従来機種：1.00mA ～ 200.0A）。1 台でさまざまな現場に対応できます。
φ 40mm のクランプ径で太い配線もスムーズにはさめます。

4.CM4003 だけの便利機能
出力機能（波形/RMS）：記録計と組み合わせて波形や変動を記録します。
外部電源機能：AC アダプタZ1013（オプション）と組み合わせて長時間連続測定を行えます。

■ 主な使用用途/ 使用場所
　・【漏れ電流測定】絶縁管理、漏電探査

　・【負荷電流測定】電気設備の点検

　・電工、ビル、工場など

■ 価格（税抜き）
　AC リーククランプメータCM4002：50,000 円
　AC リーククランプメータCM4003：60,000 円（出力機能・外部電源機能付）
　ワイヤレスアダプタZ3210：12,000 円（オプション）

■ 年間販売目標台数（国内外）
　4,000 台
