SMDテストフィクスチャ
IM9201

高周波測定 3 GHz, 6サイズのSMDに対応

● IM7580シリーズ専用SMDテストフィクスチャ ● 2つのデバイスガイドで6サイズのSMDに対応 ● 3 GHzまでの高周波測定を簡単かつ確実に! ● 対応SMDサイズ(*1) 0603, 1005, 1608, 2012, 3216, 3225 ● IM9201単独では使用できません。テストフィクスチャ スタンド IM9200, アダプタ IM9906と組み合わせてご使用ください。
*1: JIS単位mm, EIA0201〜EIA1210サイズ相当

IM9201を用いたLCR測定

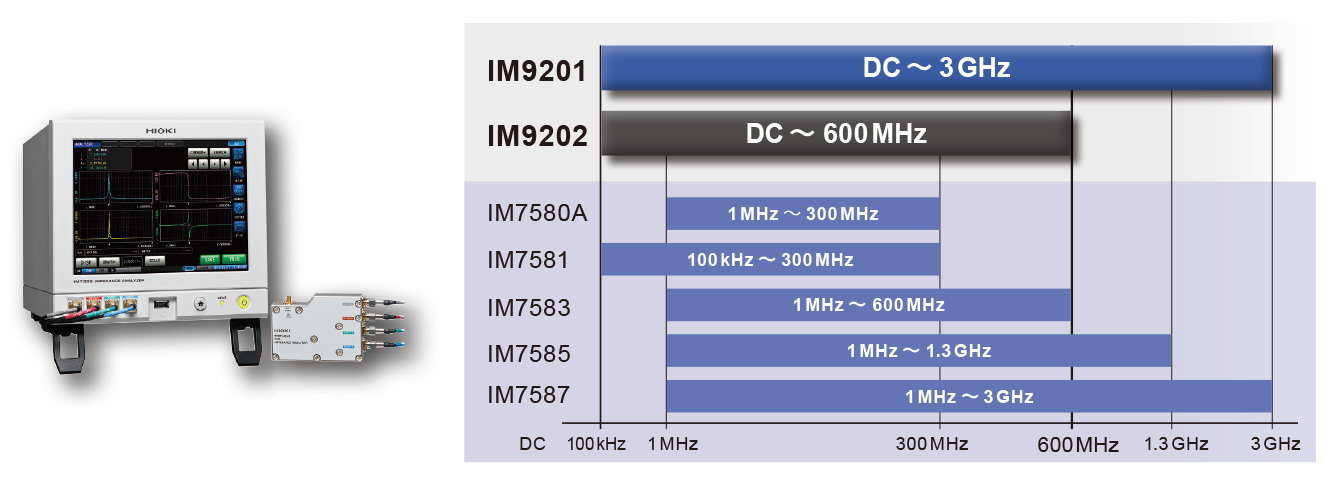

インピーダンスアナライザ IM7580シリーズは、測定周波数 1 MHz〜3 GHzまでを5つのラインアップでカバー。 6サイズのSMDに対応したテストフィクスチャ IM9201と組み合わせることで、簡単かつ確実に試料を測定できます。

3 GHzまで高周波測定ができる

インピーダンスアナライザ IM7580シリーズ専用のテストフィクスチャです。

仕様

基本仕様

使用周波数範囲DC〜3 GHz
測定可能試料寸法0603, 1005, 1608, 2012, 3216, 3225 (JIS単位mm, EIA 0201〜EIA 1210サイズ相当)
試料との接続底面電極に2端子接続
最大印加電圧±42 Vpeak (AC+DC)
追加誤差インピーダンス: ±Ze [%]
位相: θe  = ±0.58 × Ze [°]
    Ze = Ae + (Zse / Zx + Yoe × Zx) ×100
Zx : インピーダンス測定値 [Ω]
Ae:4 × f² [%]
Zse : (100 + 500 × f) /1000 [Ω]
Yoe : (10 + 100 × f) /1000000 [S]
f [GHz]
接続可能測定器IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587
付属品ショートプレート (5種類), GNDプレート (2種類), デバイスガイド (2種類), 六角穴付きボルト ×8, 先ピン (2種類), ノブ ×1, 清掃用ブラシ ×1, 六角棒ドライバー ×1, 携帯用ケース ×1, 取扱説明書 ×1


価格

形名(発注コード) 説明 価格 HIOKI Online Store
IM9201 IM7580シリーズ用 ¥770,000(税込 ¥847,000)

IM9201 テストフィクスチャ部のみの価格になります。
※ IM9201単独では使用できません。インピーダンスアナライザ IM7580 シリーズでテストフィクスチャ IM9201を使用する場合は、別売のテストフィクスチャ スタンド IM9200, アダプタ(3.5 mm-7 mm) IM9906, 校正キット IM9905が必要になります。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

アダプタ(3.5mm-7mm) IM9906

¥65,000(税込 ¥71,500)

3.5㎜ (オス) -7㎜変換

校正キット IM9905

¥410,000(税込 ¥451,000)

OPEN/SHORT/LOADのセット

テストフィクスチャ スタンド IM9200

¥59,000(税込 ¥64,900)

拡大鏡付属
