ACクランプメータ
CM4141-50

圧倒的な挟みやすさ, 狭いケーブル間へ入れやすい電流センサ

● 断面最小寸法11 mmの非常に細いセンサでケーブルの隙間に入れやすい設計 ● 交流専用、2000 Aまで測定可能 ● 交流電圧の他、抵抗など多彩な測定機能 ● ワイヤレス化に対応! スマホやタブレットに測定値を転送 (ワイヤレスアダプタ Z3210 装着時) ● 測定データを無線でExcel® 帳票に直接転送入力 (ワイヤレスアダプタ Z3210 装着時) ● GENNECT Crossで1次~30次までの高調波解析ができる (ワイヤレスアダプタ Z3210 装着時) CAT IV 600 V, CAT III 1000 V (P2000使用時) CAT IV 1000 V, CAT III 2000 V, 360°回転画像を見る
  • Z3210装着時
  • Download on the App Store
  • Google Play で手に入れよう

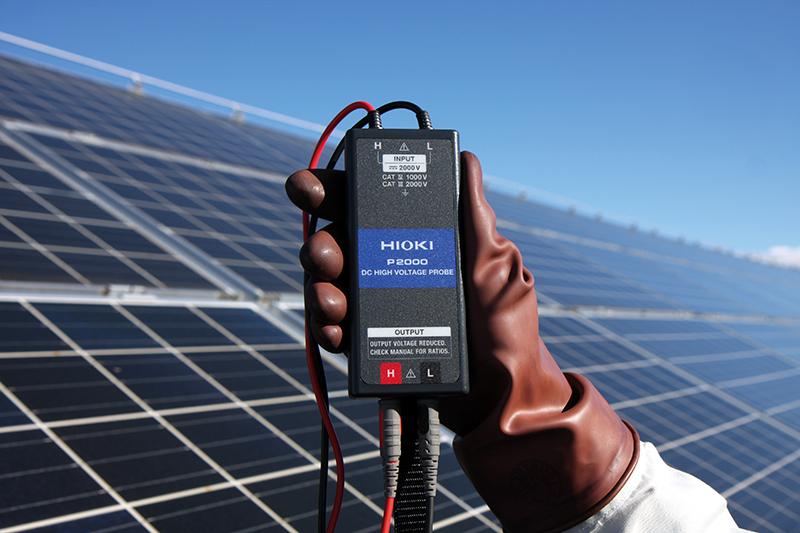

高電圧化する太陽光発電設備の点検を安全に

  • CAT Ⅲ 2000 Vまでの高電圧測定に対応。
  • 直流高電圧プローブ P2000をHIOKIのクランプメータやデジタルマルチメータ(DMM)と組み合わせるだけで、系統を遮断せずにメガソーラーなどの太陽光発電設備を安全に測定できます。

P2000の詳細はこちら

ワイヤレス化に対応。無線通信機能でさらに便利に

ワイヤレスアダプタ Z3210(オプション)に対応。 スマホやタブレットに測定値を転送し、現場写真や図面などを用いたレポートが素早く作成できます。

Z3210の詳細はこちら

作業効率アップ!デジタル管理で測定作業を省力化(Excel®直接入力機能)

Excel®ファイルで作成した帳票に測定データを直接転送入力でき、現場での作業効率アップにつながります。 ※ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。

専用無償アプリGENNECT Crossへ転送

専用無償アプリGENNECT Cross では、測定結果の確認、管理、レポート作成が可能です。 測定現場の写真を撮影し、写真上に測定結果を転送入力、手書きでメモを書き込むなど、現場でスムーズにデータを管理できます。 ※オプションのワイヤレスアダプタZ3210によるBluetooth®通信を使用します。 GENNECT Crossの詳細はこちら さらに、HIOKIのクラウドサービスGENNECT Cloudと連携することで、クラウド上でデータの共有・管理ができます。 GENNECT Cloudの詳細はこちら

現場でのトラブル解析に貢献

GENNECT Crossの高調波解析機能で電流や電圧の高調波を測定できます。 電源系統などのトラブル解析に役立ちます。 ※GENNECT Crossは、現場測定器とスマホやタブレットをBluetooth®通信で接続するアプリです。 ※GENNECT Crossとの連携にはワイヤレスアダプタ Z3210が必要です。

GENNECT Crossの詳細はこちら

大口径でも隙間に入れやすい新設計センサ

最大AC2000 A測定の大口径クランプセンサ(φ55 mm)でありながら、狭いケーブルの隙間に入れやすい設計です。また、ケーブルが密集している場所では、ジョーをこじってケーブル間に入れることがあります。CM4141-50はこじりに強く、挟みやすさと頑丈さを兼ね備え、現場の作業をスピーディにします。 さらに、重さは同等クラスのクランプメータと比較すると100 g以上軽い300 gであり、長時間持って作業を行う時には、手への負担が大幅に軽減されます。

市販アプリケーションソフト

市販アプリケーションソフトとBluetooth®通信で連携すると、さらに現場の作業効率がアップ。 対応する市販アプリケーションソフトの詳細はこちら

仕様

基本仕様 (確度保証期間 1年)

交流電流レンジ60.00 A〜2000 A, 3レンジ (45〜1 kHz, 真の実効値整流),
基本確度45 - 66 Hz : ±1.5% rdg. ±0.08 A(60 Aレンジ)
クレストファクタ60.00 Aレンジ: 2.5 (50.00 A超えて60.00 A以下)〜2000 Aレンジ: 1.5 (2000 A以下)
直流電圧レンジ600.0 mV~1000 V(P2000使用時600.0 V~2000 V)
交流電圧レンジ6.000 V〜1000 V, 4レンジ (15〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±0.9% rdg. ±0.003 V (at 6 V)
直流+交流電圧レンジ6.000 V〜1000 V, 4レンジ, 基本確度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (at 6 V)
抵抗レンジ600.0 Ω〜6.000 MΩ, 5レンジ, 基本確度: ±0.7% rdg. ±0.5 Ω (at 600 Ω)
静電容量レンジ1.000 μF〜1000 μF, 4レンジ, 基本確度: ±1.9% rdg. ±0.005 μF (at 1 μF)
周波数レンジ電圧: 9.999 Hz〜999.9 Hz 3レンジ, 電流: 99.99 Hz, 999.9 Hz 2レンジ,
基本確度: ±0.1% rdg. ±0.01 Hz (at 99.99 Hz)
温度 (K)-40.0〜400.0 ˚C, 確度: ±0.5% rdg. ±3.0 ˚C +温度プローブ確度加算
高調波【Z3210装着時】電圧, 電流における30次までの高調波レベル/含有率/総合高調波歪み率
※アプリケーションソフト (GENNECT Cross) にて表示可能
その他機能導通チェック, ダイオードチェック, AC/DC自動判別(電圧のみ), 最大/最小/平均/波高値最大/波高値最小値の表示, ローパスフィルタ, 表示値ホールド, バックライト, オートパワーセーブ, ブザー音, ゼロアジャスト, 他
防じん防水性IP50:抵抗測定、絶縁導体の電流測定(完全に乾いた状態)、および保管時
IP20:電圧測定および危険な活電導体の電流測定(完全に乾いた状態)(濡れた状態での測定禁止)
電源単4形アルカリ乾電池 (LR03) ×2
連続使用時間: 約48時間(Z3210未装着), 約24時間(Z3210装着かつ無線通信)
その他条件:AC 100 A測定, バックライト OFF, 23°C参考値
測定可能導体径φ 55 mm, ジョー寸法: 82 W × 11 D mm (D寸法はジョーの先端から44 mmの範囲値)
ジョー断面最小寸法11 mm (寸法はジョーの先端から44 mmの範囲の値)
寸法・質量65 W × 247 H × 35 D mm, 300 g
付属品テストリードL9300 ×1, 携帯用ケースC0203 ×1, 単4形アルカリ乾電池 (LR03) ×2, 取扱説明書 ×2, 使用上の注意 ×1


価格

形名(発注コード) 説明 価格 HIOKI Online Store
CM4141-50 ワイヤレスアダプタ Z3210 付属なし ¥32,000(税込 ¥35,200) Webで購入・見積
CM4141-90 ワイヤレスアダプタ Z3210 付属あり ¥38,000(税込 ¥41,800) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

L9300は標準付属品

直流高電圧プローブ P2000

¥16,000(税込 ¥17,600)

・高電圧の太陽光発電設備の点検を安全に ・CAT III 2000 V までの高電圧測定に対応

詳細はこちら

テストリード L9300

¥2,700(税込 ¥2,970)

ケーブル長 95 cm, キャップ兼保護用フィンガーガード 一体型 360°回転画像を見る

テストリード L9207-10

¥1,700(税込 ¥1,870)

ケーブル長 90 cm 360°回転画像を見る

L9207-10 のキャップを外した状態で装着。L9300 のガードをスライドし、測定カテゴリII の状態で装着。

小型ワニ口クリップ L4934

¥1,700(税込 ¥1,870)

CAT III 300 V, CAT II 600 V 360°回転画像を見る

コンタクトピン L4933

¥1,700(税込 ¥1,870)

DC 60 V, AC 30 V 360°回転画像を見る

小型ワニ口クリップL4934を使用する場合は、テストピンL4932が必要

グラバークリップ L9243

¥6,600(税込 ¥7,260)

バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V 360°回転画像を見る

ブレーカピン L4939

¥1,700(税込 ¥1,870)

L4930/4940の先端に装着, CAT III 600V

テストピン L4938

¥1,700(税込 ¥1,870)

L4930/4940の先端に装着, CAT III 600V

マグネットアダプタ L4937

¥6,500(税込 ¥7,150)

L4930/4940の先端に装着, CAT III 1000V

バスバークリップ L4936

¥6,700(税込 ¥7,370)

L4930/4940の先端に装着, CAT III 600V

ワニ口クリップ L4935

¥1,700(税込 ¥1,870)

L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V 360°回転画像を見る

小型ワニ口クリップ L4934

¥1,700(税込 ¥1,870)

CAT III 300 V, CAT II 600 V 360°回転画像を見る

テストピン L4932

¥1,700(税込 ¥1,870)

L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V 360°回転画像を見る

延長ケーブル L4931

¥2,200(税込 ¥2,420)

L4930/4940の長さ延長用, 1.5 m

接続ケーブル L4930

¥1,700(税込 ¥1,870)

1.2 m, 各種装着物のベース用

マグネットアダプタ 9804

¥7,200(税込 ¥7,920)

電圧コード先端に装着・φ11mm, M6ナベネジに対応

K熱電対 DT4910

¥3,300(税込 ¥3,630)

K, 先端露出型, 素線径0.5 mm, センサ長80 cm, 許容差±2.5℃, -40℃〜260℃

ワイヤレスアダプタ Z3210

¥13,000(税込 ¥14,300)

・対応測定器をワイヤレス化 ・帳票に測定値を直接入力 ・測定値をタブレットに転送

詳細はこちら

Z3210 使用時

GENNECT Cross SF4071, SF4072

無償

・ iOS, Android向けモバイルapp ・ 測定と記録を繰り返す業務の効率化 ・ トラブル時のデータ連携機能&レポート作成

詳細はこちら

C0203は標準付属品

携帯用ケース C0207

¥19,000(税込 ¥20,900)

バッグタイプ

携帯用ケース C0203

¥2,700(税込 ¥2,970)
