接地抵抗計
FT6041

現場に強い、仕事が速い
6つの測定機能

● 4電極法に対応。多彩な測定機能 ● 接地極を切り離さずに測定できるMEC機能 ● 防塵防水 IP67, 動作温度 -25°C 〜 65°C, ドロッププルーフ ● 接地網モジュールで補助接地棒を挿す必要なし ● 作業時間を短縮。測定時間6秒、測定コードの設置、巻き取りも楽々 ● 狭い箇所も広いバスバーも挟めるクランプセンサー(オプション) ● ワイヤレス化に対応。スマホやタブレットに測定値を転送 (オプションのZ3210 装着時) CAT IV 100 V, CAT III 150 V, CAT II 300 V 360°回転画像を見る
  • Z3210装着時
  • Download on the App Store
  • Google Play で手に入れよう

用途に合わせて最適な測定法を選べる 多彩な測定機能

4電極法(ウェンナーの4電極法):接地設計の調査に必要な大地抵抗率測定に ・3電極法:接地抵抗の精密な測定に ・MEC機能:接地極を切り離さずに接地抵抗を測定 ・4端子測定による3電極法:数Ω以下の接地抵抗測定に ・クランプ式測定法(2クランプ):多重接地の接地抵抗測定に ・低抵抗測定:測定後、接地極を再接続した時の抵抗確認に

接地極を切り離さずに測定できる MEC機能

3電極法にクランプセンサによる電流測定を追加します。測定したい接地極に流れる電流のみを測定するので、他の接地の影響を受けません。大幅な作業工数の削減ができます。 ※ MEC はMeasuring Earth using a Clamp の略です。

4電極法による測定で、接地設計の調査に必要な大地抵抗率測定

建築物建設前の接地設計のために大地抵抗率を測定します。大地抵抗率は土壌の性質によって変化します。大地抵抗率を把握し適正な接地ポイントや接地極の形状、寸法などを設計します。 また、構造体接地の評価のための大地抵抗率にも利用できます。 「電気設備の技術基準の解釈」第 18 条第 1 項、または「高圧受電設備規程(JEAC8001)」を参照してください。

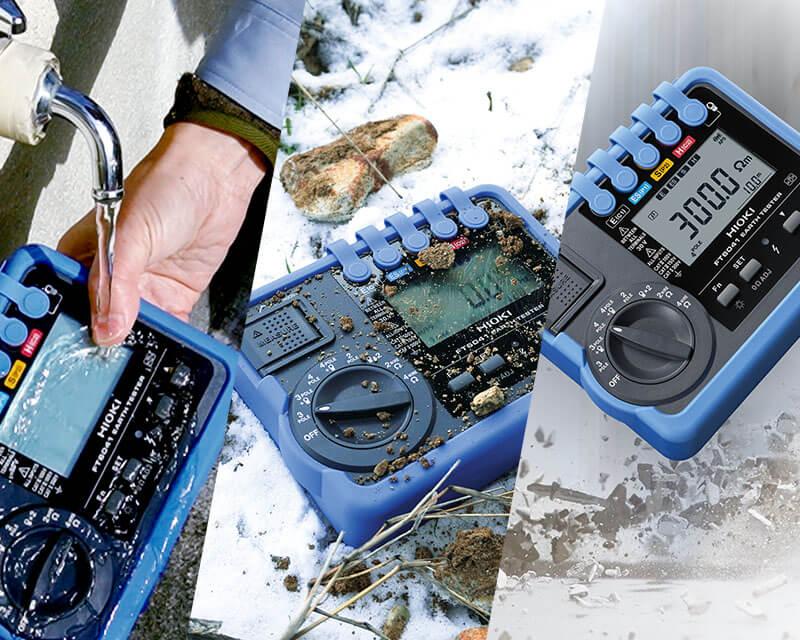

過酷な現場で使える タフ設計

・土、砂、雨に強い 防塵防水等級IP65, IP67(EN60529) 粉塵が筐体内に入らない設計なので、泥や埃を気にせず現場で使えます。汚れても水で洗うことができます。 ・動作温度範囲 -25°C 〜 65°C 炎天下でも寒冷地でも使え、長時間の外作業でも誤作動がありません。接地抵抗測定や保守点検に。 ・プロテクター装着でドロッププルーフ1 m 1 mの高さからコンクリート上へ落下しても耐える耐衝撃性能があります。 ・ノイズに強い。地電圧30.0 V rms ノイズ環境下でも安定した測定ができます。

作業時間を短縮。作業者の負担を軽減

・測定スピードが速い!からまない、ねじれないコード巻き取り 測定値が表示されるまでわずか6秒(3電極法)のスピーディーな測定と楽々コード巻き取り器で、作業時間を短縮します。 ・許容抵抗は最大100 kΩ 補助接地棒の挿し込みは一回でOK 高い許容抵抗で、乾燥土壌で補助接地棒を何度も挿し直していた不便を解消します。作業時間を短縮します。 ・コンクリート上でも測定できる新設計の接地網モジュール L9846 コード巻き取り器と一体化できる接地網モジュール。水をかけて濡らすことで、補助接地極を挿し込まなくても接地抵抗を測定できます。

狭い箇所も広いバスバーも挟めるクランプセンサー

奥まった箇所にある接地極や、太いバスバーの接地極。それらの箇所を挟むことができるクランプセンサー CT9848を使用可能。 薄くて広い口径のジョーで、スムーズに接地極を挟めます。

ワイヤレス化に対応 スマートフォンやタブレットにデータを転送できる

測定器本体にワイヤレスアダプタZ3210(オプション)を装着すると、Bluetooth®通信ができるようになります。Excel®で作成した帳票に測定値を直接入力できます。 また、GENNECT Cross(無償アプリ)へデータを転送し、レポート作成が簡単にできます。 GENNECT Crossでは、測定結果の確認、管理、レポート作成ができます。測定現場で撮影した写真や地図および図面と連携することで、現場でスムーズにデータの管理ができます。

GENNECT Crossの詳細を見る

仕様

基本仕様 (確度保証期間 1年)
※1: -25℃〜40℃(80% RH 以下),40℃〜45℃(60% RH 以下), 45℃〜50℃(50% RH 以下), 50℃〜55℃(40% RH 以下), 55℃〜60℃(30% RH 以下),60℃〜65℃(25% RH 以下)
※2: 単3 形ニッケル水素充電池 × 4 を使用時(23℃参考値)

測定項目接地抵抗測定(4電極法, 3電極法, 2電極法, MEC機能, クランプ式), 低抵抗測定(4端子法, 2端子法), 地電圧測定
地電圧測定0〜30.0 V rms, 確度: ±2.3% rdg ±8 dgt(50/60 Hz), ±1.3% rdg ±4 dgt(DC)
機能活線警告表示, オートパワーセーブ, 大地抵抗率表示(4電極法のみ), ゼロアジャスト, オートホールド, 連続測定, 無線通信(Z3210装着時), ブザー, コンパレータ, 表示切り替え, 地電圧オーバー表示(低抵抗測定時)
使用温度範囲-25°C〜65°C, ※1(結露しないこと)
保存温湿度範囲-25°C〜65°C, 80% RH 以下(結露しないこと)
防じん性, 防水性IP65, IP67(IEC 60529, EN 60529)
適合規格EN IEC 61010-2-030: 2021(安全性), EN 61326(EMC), EN 61557-1,EN 61557-10, EN 61557-4(低抵抗), EN 61557-5(接地抵抗計)
電源単3形ニッケル水素充電池 ×4 または 単3形アルカリ乾電池(LR6)×4
測定可能回数(※2)500回(3電極法, Z3210未装着), 400回(3電極法, Z3210装着, 無線通信時)
寸法・質量約189W × 148H × 48D mm, 約765 g(電池, プロテクタ含む)
付属品補助接地棒 L9840(2本セット) ×2, 測定コード L9841 ×1, 測定コード L9845-31 ×1, 測定コード L9845-33 ×1, 測定コード L9845-52 ×1, 接地網モジュール L9846 ×2, テストリード L9787 ×1, 携帯用ケース C0208 ×1, 携帯用ケース C0209 ×1, 単3形アルカリ乾電池(LR6) ×4, 取扱説明書 ×1


接地抵抗測定(4電極法, 3電極法, 2電極法)

動作方式電圧印加、電圧および電流測定(同期検波により実効抵抗を測定)
測定範囲3 Ω (0〜3.000 Ω)30 Ω (0〜30.00 Ω)300 Ω (30.0Ω〜300.0 Ω)300 Ω 以上 3 k Ω以下(300Ω〜3000 Ω)3 k Ω 以上 30 k Ω以下 (3.00 k Ω〜30.00 k Ω)30 k Ω 以上 300 k Ω以下 (30.0 k Ω〜300.0 k Ω)
確度規定なし±1.5% rdg ±6 dgt±1.5% rdg ±4 dgt
補助接地電極の許容抵抗5 kΩ50 kΩ100 kΩ
許容地電圧30 V rmsまたは42.4 V peak


MEC機能(4電極法+クランプ, 3電極法+クランプ)

測定方式電圧印加、電圧および電流測定(同期検波により実効抵抗を測定)
測定範囲30 Ω (0.00Ω〜30.00 Ω)300 Ω (30.0Ω〜300.0 Ω)3000 Ω (300Ω〜3000 Ω)30.00 k Ω (3 k Ω〜30.00 k Ω)
確度±5% rdg ±6 dgt±5% rdg ±3 dgt


接地抵抗測定(クランプ式)

測定方式電圧印加、電圧および電流測定(同期検波により実効抵抗を測定)
測定範囲20 Ω (0.02Ω〜20.00 Ω)200 Ω (20.0Ω〜200.0 Ω)500 Ω (200Ω〜500 Ω)
確度±7% rdg ±3 dgt±35% rdg


低抵抗測定

開放回路電圧4.0 V〜6.9 V
測定電流200 mA以上
測定範囲30 Ω (0.00Ω〜30.00 Ω)300 Ω (30.0Ω〜300.0 Ω)3000 Ω (300Ω〜3000 Ω)
確度±3 dgt (0.00Ω〜0.19 Ω) ±2% rdg ±2 dgt (0.20Ω〜10.00 Ω)±2% rdg ±2 dgt


価格

形名(発注コード) 説明 価格 HIOKI Online Store
FT6041 FT6041本体、付属品 ¥275,000(税込 ¥302,500) Webで購入・見積
FT6041-91 FT6041本体、付属品およびクランプセンサーのセット ¥450,000(税込 ¥495,000) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

接地網モジュール L9846

¥15,000(税込 ¥16,500)

測定コードをセットし使用、接地網内蔵

測定コード L9845-52

¥8,000(税込 ¥8,800)

赤色, 50 m, 巻き取り器付き

測定コード L9845-33

¥6,000(税込 ¥6,600)

青色, 25 m, 巻き取り器付き

測定コード L9845-31

¥6,000(税込 ¥6,600)

黄色, 25 m, 巻き取り器付き

携帯用ケース C0209

¥10,000(税込 ¥11,000)

測定コード収納用

携帯用ケース C0208

¥30,000(税込 ¥33,000)

本体とクランプセンサ収納用

測定コード L9841

¥1,100(税込 ¥1,210)

ワニ口黒, 4 m

補助接地棒 L9840

¥1,100(税込 ¥1,210)

2本1組, ステンレス鋼, 長さ270 mm, φ6 mm

テストリード L9787

¥2,200(税込 ¥2,420)

ワニ口クリップセット, 1.2 m

シグナルインダクションクランプ FT9847

¥70,000(税込 ¥77,000)

注入用 動作確認用抵抗付属

クランプオンセンサ CT9848

¥105,000(税込 ¥115,500)

検出用

ワイヤレスアダプタ Z3210

¥13,000(税込 ¥14,300)

・対応測定器をワイヤレス化 ・帳票に測定値を直接入力 ・測定値をタブレットに転送

詳細はこちら

GENNECT Cross SF4071, SF4072

無償

・ iOS, Android向けモバイルapp ・ 測定と記録を繰り返す業務の効率化 ・ トラブル時のデータ連携機能&レポート作成

詳細はこちら

2電極法での測定には、安全のためオプションのテストリードL9787を使用してください。9772、9467は低抵抗4端子法用です。

テストリード L9787

¥2,200(税込 ¥2,420)

ワニ口クリップセット, 1.2 m

ピン形リード 9772

¥28,600(税込 ¥31,460)

A: 45 mm(赤), 最大400 mm(黒), B: 173 mm, L: 1921 mm(赤), DC 60 V 360°回転画像を見る

大径クリップ形リード 9467

¥26,400(税込 ¥29,040)

A: 300 mm, B: 131 mm, L: 1350 mm, 先端φ28 mm, DC 50 V

接地網モジュール L9846

¥15,000(税込 ¥16,500)

測定コードをセットし使用、接地網内蔵

補助接地棒 L9840

¥1,100(税込 ¥1,210)

2本1組, ステンレス鋼, 長さ270 mm, φ6 mm

接地網 9050

¥11,000(税込 ¥12,100)

2枚1組30×30 cm

測定コード L9845-52

¥8,000(税込 ¥8,800)

赤色, 50 m, 巻き取り器付き

測定コード L9845-33

¥6,000(税込 ¥6,600)

青色, 25 m, 巻き取り器付き

測定コード L9845-31

¥6,000(税込 ¥6,600)

黄色, 25 m, 巻き取り器付き

測定コード L9844

¥2,700(税込 ¥2,970)

赤/黄/黒3本セット, 各1.2 m

測定コード L9843-52

¥4,400(税込 ¥4,840)

赤50m, コード巻き板付

測定コード L9843-51

¥4,400(税込 ¥4,840)

黄50m, コード巻き板付

測定コード L9842-22

¥3,800(税込 ¥4,180)

赤20 m, 巻き取り器付

測定コード L9842-11

¥3,800(税込 ¥4,180)

黄10 m, 巻き取り器付

測定コード L9841

¥1,100(税込 ¥1,210)

ワニ口黒, 4 m

携帯用ケース C0209

¥10,000(税込 ¥11,000)

測定コード収納用

携帯用ケース C0208

¥30,000(税込 ¥33,000)

本体とクランプセンサ収納用

充電器 Z0102

¥6,900(税込 ¥7,590)

Z0101充電専用, ※日本国内専用、海外での使用はできません

ニッケル水素充電池 Z0101

¥3,000(税込 ¥3,300)

2500mAh, 4本セット, ※日本国内専用、海外での使用、航空便、あるいは船便による輸送はできません
