高電圧絶縁抵抗計
IR5050

Max. 5 kVの高電圧絶縁抵抗測定

● 高電圧設備(トランス、ケーブル、モータ等)の絶縁抵抗測定用 ● 幅広く発生できる試験電圧250 V〜5 kV ● 最大10 TΩの広範囲測定 ● 絶縁診断指数の自動計算と表示 ● 手書きメモの作業を減少できるデータメモリ機能 ● 選べる通信:ワイヤレス&USB対応 ● 小型、軽量、IP65ハードケースが標準付属
  • Option
  • Z3210装着時

細かな出力電圧が設定できる

直感的に操作できるロータリースイッチ ・出力電圧が5レンジから選択できます。 ・特定の試験条件に合わせて、出力電圧は10 Vまたは25 Vの単位で細かに設定ができます。 ・電圧測定:AC/DC 自動判別測定ができます。

試験の用途に合わせて測定法が選択できる

被測定物に高電圧を印加し続けると、絶縁体を破壊するおそれがあります。 できるだけ印加する電圧を抑えて絶縁状態を試験することで、高電圧の印加による破壊を防止できます。 IR5050は、試験の用途に合わせて最適な測定方法を選択できるように、多彩な絶縁診断機能を備えています。

絶縁診断指数の自動計算と表示

測定終了後、絶縁抵抗値や漏れ電流だけでなく、絶縁診断指数(DAR、 PI、DD、静電容量)も表示できます。 絶縁の良否判断基準の1つとして規定時間経過時の測定値から計算し表示します。

高い安全性に設計された絶縁抵抗計

CAT III 2000, CAT IV 1000対応のIR5050は最高の安全性能を持っています。絶縁抵抗測定は停電状態で測定するので、危険性はないと考えるかもしれません。しかし、万が一の事故に備えて安全性を高めています。 測定開始:1 秒間長押しで測定開始。誤操作による高電圧発生を防止します。高電圧発生中は測定ボタンが点滅し注意を促します。 測定後:試験後、測定対象に残留した電荷を自動的に放電します。放電中はMEASURE ボタンと放電マークが点滅し放電が完了すると点滅は止まります。

測定を安定させるための機能と性能

被測定物が非常に高抵抗であるとき、絶縁抵抗計は、微小な電流を測定しています。些細な測定環境の変化でも影響を受けやすいため、測定値が不安定になることがあります。 IR5050は、シールド線や独自の測定技術により環境の影響を軽減し、10 TΩまで安定した測定ができます。

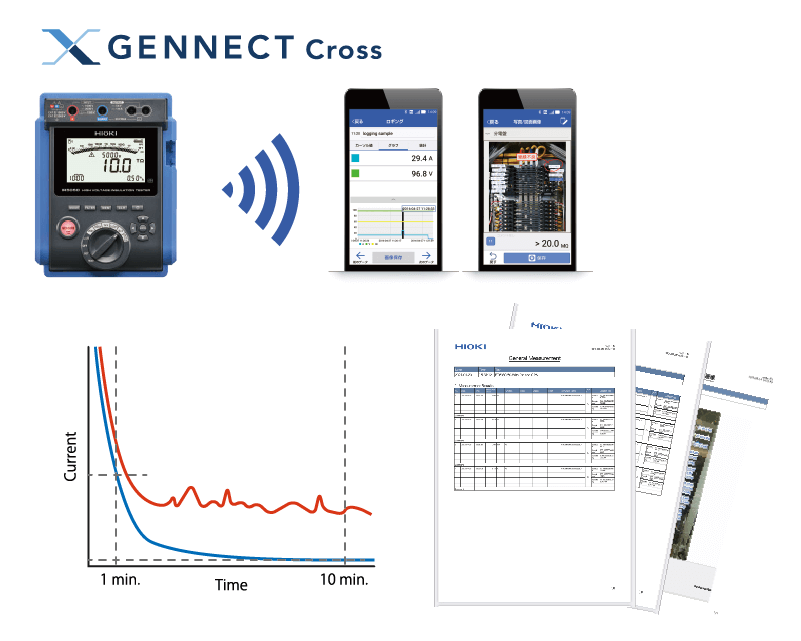

ワイヤレス化に対応 無線通信機能でさらに便利に

オプションのワイヤレスアダプタZ3210を使用すれば、スマートフォンやタブレットにBluetooth®通信で測定値を転送できます。 電流の時系列グラフで高圧ケーブルの絶縁状態を知ることができます。GENNECT Crossのロギング機能で、1秒間隔の時系列グラフを作成できます。 絶縁抵抗測定:「現場メンテナンス」機能で、測定箇所と測定値を写真にまとめることができます。 レポート作成: 測定結果を束ねて現場で簡単にPDFレポートを作成します。

GENNECT Crossの詳細はこちら

測定データをExcel®帳票に転送入力

Excel®ファイルを開き、セルを選択した状態でスタンバイします。 測定器の表示をホールドするとデータが転送され、選択したセルに測定値が入力されます。 ※ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。

測定後にUSB通信でデータ転送

計測器内に保存した測定値やロギングデータをPC に転送します。PC にExcel と無償Excel アドインのシーケンスメーカーが必要です。 ※別売りの通信パッケージDT4900-01を使用します。

Sequence Makerの詳細はこちら

屋外作業をサポートする防塵防水ケース

携帯用ケースC0212 は防塵防水性能IP65 のハードケースです。絶縁抵抗計本体とテストリードをすべて収納することで、持ち運びが楽になります。

仕様

基本仕様 (確度保証期間 1年)
 ※1: -25℃〜40℃(80% RH 以下)、40℃〜45℃(60% RH 以下)、 45℃〜50℃(50% RH 以下)
※2:アルカリ乾電池使用時、5 kV発生、+/-端子間開放、バックライトOFF、コンパレーターOFF、23℃参考値

測定項目絶縁抵抗測定、漏れ電流測定、電圧測定、静電容量測定(DD機能)
端子間最大定格電圧AC 1000 V、DC 2000 V
対地間最大定格電圧1000 V(CAT IV)、2000 V(CAT III)
使用温湿度範囲-20˚C〜50˚C ※1(結露しないこと)
保存温湿度範囲-25˚C〜65˚C、80% RH以下(結露しないこと)
防じん性、防水性IP40(プロテクタ装着時かつ端子部を除く)、IP65(C0212携帯用ケース)
適合規格EN 61010(安全性)、EN 61326(EMC)、IEC 61557-1, IEC 61557-2(絶縁抵抗計)
電源単3形アルカリ乾電池(LR6) ×8 または ニッケル水素充電池(HR6) ×8
連続使用時間 ※2約5時間(Z3210未装着)、約4時間(Z3210装着、無線通信時)
寸法、質量195(W) × 254(H) × 89(D) mm、約1.7 kg(電池を含む)
付属品テストリードL9850-01 ×1、テストリードL9850-02 ×1、テストリードL9850-03 ×1、ワニ口クリップL9851-01×1、ワニ口クリップL9851-02×1、ワニ口クリップL9851-03×1、携帯用ケースC0212 ×1、単3形アルカリ乾電池 (LR6) ×8、取扱説明書 ×1、使用上の注意 ×1


機能仕様

絶縁診断機能PI, DAR, DD, SV, Ramp, Timer
その他機能電池有効範囲表示, 活線警告表示, オートパワーセーブ, 自動放電, バックライト, ブザー, データメモリマニュアル記録, データメモリロギング記録, 温湿度入力, 経過時間表示, 時計機能, フィルター, ハードウェアフィルター, ホールド, システムリセット, USB通信機能(DT4900-01装着時のみ), 無線通信(Z3210装着時のみ), コンパレーター, バーグラフ, 絶縁診断機能の切り替え, ブレイクダウン機能


絶縁抵抗測定

出力電圧範囲DC 250 V〜5.20 kV
設定分解能250 V〜1 kV:10 V steps、1 kV〜5 kV:25 V steps
定格測定電圧(設定値)250 V500 V1000 V2500 V5000 V
確度保証範囲(1)0.00 MΩ〜2.50 GΩ ±5% rdg ±5 dgt0.00 MΩ〜5.00 GΩ ±5% rdg ±5 dgt0.00 MΩ〜10.0 GΩ ±5% rdg ±5 dgt0.00 MΩ〜25.0 GΩ ±5% rdg ±5 dgt0.00 MΩ〜50.0 GΩ ±5% rdg ±5 dgt
確度保証範囲(2)2.51 GΩ〜500 GΩ ±20% rdg5.01 GΩ〜1.00 TΩ ±20% rdg10.1 GΩ〜2.00 TΩ ±20% rdg25.1 GΩ〜5.00 TΩ ±20% rdg50.1 GΩ〜10.00 TΩ ±20% rdg
定格電流1 mA〜1.2 mA
短絡電流2 mA以下
測定可能回数200回以上


電流(漏れ電流)測定 確度 ± 3%rdg ± 3dgt(確度保証範囲:1.00 nA〜3.00mA)

レンジ (オートレンジ)10 nA100 nA1000 nA10 μA100 μA1 mA
表示範囲0.00 nA ~ 9.99 nA9.0 nA ~ 99.9 nA90 nA ~ 999 nA0.90 μA〜9.99 μA9.0 μA〜99.9 μA90 μA〜999 μA※1
0.90 mA〜3.00 mA※2
分解能0.01 nA0.1 nA1 nA0.01 μA0.1 μA※1: 1 μA
※2: 0.01 mA


電圧測定

確度保証範囲AC 30 V〜1000 V(45 Hz〜65 Hz)
DC ±10 V〜±2000 V
確度± 3% rdg. ± 3dgt.
入力抵抗500 kΩ以上(DC, 45 Hz〜65 Hz)
過負荷保護AC 1100 V(1分間 +/-端子間)
DC 2200 V(1分間 +/-端子間)


容量測定 容量測定は絶縁抵抗測定終了後に自動で実施される(出力電圧が250V以下の場合は実施されない)

確度±10 %rdg ±5 nF(確度保証範囲:10.0 nF〜25.0 µF)
レンジ100 nF1000 nF10 μF
表示範囲0.0 nF ~ 99.9 nF100 nF ~ 999 nF1.00 μF ~ 9.99 μF※1
10.0 μF ~ 25.0 μF※2
分解能0.1 nF1 nF※1: 0.01 μF
※2: 0.1 μF
