電気安全に不可欠な漏れ電流測定 (一般電気機器用)
定格電流は20 A、電圧は250 V 無停電極性切替機能の搭載で、タクトタイムを短縮(絶縁トランスと組合せ) 測定対象の電源供給をストップすることなく極性を切り替えるため、保守の現場でもスムーズに次工程へ移行できます。
IEC60990、IEC60950-1等で規定されている保護導体電流測定ができます。
電源極性の切替や正常状態・単一故障状態の測定が自動でできるようになっています。
電気機器の安全性点検には必須の項目です。 保護導通試験(接地線抵抗試験、アース導通試験とも呼ばれる)には保護導通試験器 3157 をお使いください。
基本仕様 (確度保証期間 1年)

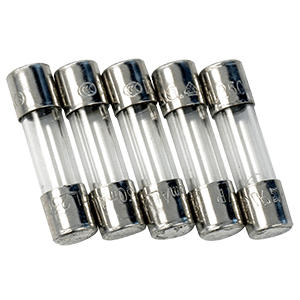

測定方式 | 人体模擬抵抗間の電圧降下測定による電流値計算表示 真の実効値測定, 測定部は本体接地とフローティング |
---|---|
測定モード | 漏れ電流測定, 電圧測定, 保護導体電流測定 |
対応規格 【NW:人体模擬抵抗】 | 【NW-A】 電気用品安全法: 技術上の基準を定める省令 【NW-C】 接触電流と保護導体電流の測定: IEC 60990:2016 測定/制御/研修室の電気装置: IEC 61010-1:2010+ A1:2016 情報技術機器: IEC60950-1:2005+ A1:2009+ A2:2013 オーディオ/ビデオ/類似機器: IEC 60065:2014 Personnel Protection Systems for EV: UL 2231-1:2012 (修正2016), UL-2231-2:2012 (修正2016) 【NW-D】 UL用: UL1492:1996 (修正2013) 【NW-G】 測定/制御/研修室の電気装置, 湿った状態の電流測定回路: IEC 61010-1:2010+ A1:2016 |
漏れ電流計部 | 接地漏れ電流, 接触電流 3種, フリー電流測定, 外装漏れ電流 3種 |
測定電流 | DC, AC (真の実効値, 15 Hz〜1 MHz), AC+DC (真の実効値, 15 Hz〜1 MHz), ACpeak (15 Hz〜1 MHz) |
測定レンジ構成 | DC, AC, AC+DC時: 50.00 m/ 5.000 m/ 500.0 µ/ 50.00 µA ACpeak時: 75.0 m/ 10.00 m/ 1.000 m/ 500.0 µA |
測定確度 (電流測定) | DC測定: ± 2.0 % rdg. ± 6 dgt. (代表値) AC/ AC+DC測定: ± 2.0 % rdg. ± 6 dgt. (15 Hz〜100 kHz, 代表値) ACpeak測定: ± 2.0 % rdg. ± 6 dgt. (15 Hz〜10 kHz, 代表値) |
インタフェース | 外部I/O, USB 1.1 (通信), RS-232C |
各種機能 | 自動試験, データ記憶100台分, 時計, データバックアップ, プリント出力 (オプション), 他 |
本体用電源 | AC 100 V/ 120 V/ 220 V/ 240 V (発注時指定), 50/60 Hz, 定格電力 30 VA |
被測定物用電源入力 | AC 100〜250 V, 50/60 Hz, 端子台からの定格電流入力: 20 A |
被測定物用電源出力 | 端子台からの出力: 20 A, アウトレットからの出力: 15 A |
寸法・質量 | 320W × 110H × 253D mm, 4.5 kg |
付属品 | テストリード L2200 (赤 ×1/黒 ×1) 1セット, 面接触プローブ 9195 ×1, 電源コード ×3, 測定ライン用予備ヒューズ ×1, 取扱説明書 ×1, CD-ROM ×1 |
機能一覧【ネットワーク】
項目 | ST5540 | ST5541 |
---|---|---|
電気用品安全法用 ネットワークA | ○ | ○ |
医用電気機器用 ネットワークB | ○ | - |
IEC60990用 ネットワークC | ○ | ○ |
UL用 ネットワークD | ○ | ○ |
汎用1 ネットワークE | ○ | ○ |
汎用2 ネットワークF | ○ | ○ |
IEC61010-1用 ネットワークG | ○ | ○ |
機能一覧【主な機能】
項目 | ST5540 | ST5541 |
---|---|---|
無停電極性切換機能 | ○ | ○ |
定格電流20A | ○ | ○ |
ヒューズ断線チェック機能 | ○ | ○ |
周波数帯域切換 | ○ | - |
110%電圧出力端子(T3端子) | ○ | - |
S10, S12, S13, E端子 | ○ | - |
機能一覧【漏れ電流試験モード】
項目 | ST5540 | ST5541 |
---|---|---|
接地漏れ電流 | ○ | ○ |
接触電流 | ○ | ○ |
患者測定電流 | ○ | - |
患者漏れ電流 | ○ | - |
合計患者漏れ電流 | ○ | - |
フリー電流 | ○ | ○ |
外装-接地間漏れ電流 | ○ | ○ |
外装-外装間漏れ電流 | ○ | ○ |
外装-ライン間漏れ電流 | ○ | ○ |
患者漏れ電流 I | ○ | - |
患者漏れ電流 II | ○ | - |
患者漏れ電流 III | ○ | - |
形名(発注コード) | 説明 | 価格 |
---|---|---|
ST5541 | 一般電気機器向け | ¥326,700(税込 ¥359,370) |
医用電気機器の漏れ電流測定には、ST5540をご使用ください。
オプションカテゴリー選択
下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。
テストリード L2200
¥3,300(税込 ¥3,630)
ケーブル長70 cm, 先端部分はピンリードとアリゲータクリップの交換が可能, 最大入力電圧:CAT Ⅳ 600V, CAT Ⅲ 1000V
面接触プローブ 9195
¥1,400(税込 ¥1,540)
ST5540/5541, 3156/3155用
接続ケーブル 9444
¥10,400(税込 ¥11,440)
9pin − 9pinストレート, 1.5m
記録紙(プリンタ用) 1196
¥9,400(税込 ¥10,340)
112 mm × 25 m, 10巻セット
RS-232Cケーブル 9637
¥2,000(税込 ¥2,200)
9pin - 9pin, クロス, 1.8 m
