アカデミックプライス対象商品 >

デジタルマルチメータ

DT4253

高感度電流レンジ搭載で、計装信号 (4-20mA)やフレーム電流 (μA)計測に最適なテスター

● 高感度電流レンジ搭載で、計装信号 (4-20mA)やフレーム電流 (μA)計測に最適 (DT4253) ● ローパスフィルタで高調波カット (インバータの基本波成分測定) ● 電圧と周波数が同時に見れるデュアルディスプレイ CAT IV 600 V, CAT III 1000 V

形名(発注コード)

DT4253 (計装用DCmA/温度レンジ搭載タイプ) ¥24000(税抜き)

グッドデザイン賞
3年保証対象製品
インターフェース対応 USB2.0
Option
True RMS 実効値方式
CEマーク
ドロップルーフ

使い方・機能 紹介ムービー

DT4200シリーズ・デジタルテスターの使い方や特長的機能を紹介したムービーです。 HIOKIのテスターは安全にかつスピーディーな電気技師の作業をサポートします。


計装、空調、ガス機器の測定に最適なデジタルマルチメーター

各機種が使用途に合わせて設計された「スタンダードモデルDT4250シリーズ」 DT4253は計装、空調、ガス機器などの測定に最適の1台です。 ・直流電流 60.00μA / 600.0μA / 6.000mA / 60.00mA ・温度 -40.0 〜 400.0℃ ・ACクランプセンサの接続が可能

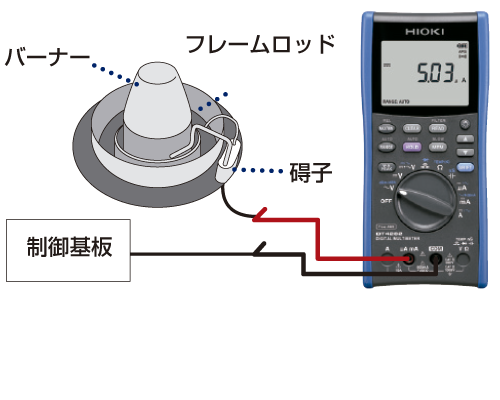

DC600.00μAレンジでガス燃焼装置の微小電流を測定

バーナーのフレーム電流のような微小電流を正確に測定できます。


計装信号4-20mAを%に換算して表示

トランスデューサーなどによって変換した温度、圧力、流量などの計装信号4-20mA/0-20mAを%に換算して表示できます。


クランプセンサによる電流測定で危険の原因をなくす

電流レンジで電圧を測定した場合、短絡事故が発生します。 電流測定をクランプセンサで行う事で短絡の原因を根本からなくしました。


高調波成分をカットし、インバータ2次側の出力電圧を正確に測定

ローパスフィルタ機能を使用すれば、高調波成分をカットし、基本波だけを正確に測定する事ができます。


測定データをパソコンに移行、確認・保存が可能

オプションの通信パッケージDT4900-01を使用しPCと接続すれば、測定結果をリアルタイムでPCに表示できます。 また、表示した測定値をそのまま保存(テキスト形式)する事もできます。 ※PCと測定器本体は光通信により電気的に絶縁されているため、安全に測定できます。 通信パッケージDT4900-01に付属のソフトで指定のインターバル時間でグラフ表示することができます。


歪んだ波形も正確に測定出来る、真の実効値測定

デジタルマルチメータの測定方式には、平均値方式と真の実効値方式の2つがあります。 歪んでいる事が多い電流波形では測定方式によって測定結果が大きく異なります。 正確な測定には真の実効値方式の測定器を使用する必要があります。


斜めからでも読取りやすい広視野角の表示画面 暗所でも表示が読取れるバックライト搭載

広視野角ディスプレイを使用しているため、斜めからでも表示を読取る事が出来、現場での作業がスムーズです。 高輝度バックライトを搭載。暗い現場でも表示部の読取りが可能です。


国内設計・製造、安心の3年保証

HIOKIのデジタルマルチメータは開発・設計・製造、全ての工程を長野県にある国内本社で行っています。業界トップレベルの技術力で高品質の製品をお届けします。


安全な測定には測定場所に合った測定器が必要です

測定器を安全に使用するために、IEC61010では測定カテゴリとして、使用する場所により安全レベルの基準をCATⅡ〜CATⅣで分類しています。 安全レベルを満たさない測定器で測定を行うと電気事故につながります。


■ 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)※DMMの確度について DMMは、測定機能及びレンジが多いため、基本確度として代表値のみを記述しています。各レンジごとの確度はPDFカタログをご確認ください。

直流電圧600.0 mV〜1000 V
5レンジ, 基本確度: ±0.3 % rdg. ±5 dgt.
交流電圧6.000 V〜1000 V, 4レンジ, 周波数特性: 40 Hz〜1 kHz
基本確度 40 - 500 Hz : ±0.9 % rdg. ±3 dgt. (実効値整流, クレストファクタ3以下)
交/直電圧自動判別
抵抗600.0 Ω〜60.00 MΩ, 6レンジ, 基本確度: ±0.7 % rdg. ±5 dgt.
直流電流60.00 μA,〜60.00 mA, 4レンジ,
基本確度: ±0.8 % rdg. ±5 dgt.
4-20mA換算機能
交流電流 (ACクランプ測定)10.00 A〜1000 A, 7レンジ, 基本確度 40 - 1 kHz : ±0.9 % rdg. ±3 dgt. にACクランプの測定確度を加算
(実効値整流, クレストファクタ3以下)
温度測定 (熱電対)K: -40.0〜400.0 °C,
確度: ±0.5 % rdg. ±2 °C
に温度プローブ確度加算
検電(50/60Hz)
静電容量1.000 μF〜10.00 mF, 5レンジ,
基本確度: ±1.9 % rdg. ±5 dgt.
周波数99.99 Hz〜99.99 kHz, 4レンジ(最小感度電圧による制限あり), 基本確度: ±0.1 % rdg. ±1 dgt.
導通チェック導通ONしきい値: 25 Ω 以下,
導通OFFしきい値: 245 Ω 以上, 応答時間: 0.5 ms以上
ダイオードテスト開放電圧: 5.0 V以下,
測定電流: 0.5 mA,
順方向しきい値: 0.15 V〜1.5 V
その他機能フィルタ, 表示値ホールド, オートホールド, 最大/最小/平均値表示,
リラティブ (相対値)表示, オートパワーセーブ, USB通信 (オプション使用)
表示4桁液晶表示, max. 6000 dgt., バーグラフ
表示更新レート5 回/s (静電容量: 測定値により0.05〜5回/s, 周波数: 1〜2回/s)
電源単4形アルカリ乾電池 (LR03) ×4, 連続使用時間: 130 h (バックライト消灯時)
寸法・質量84W × 174H × 52D mm, 390 g (電池, ホルスタ含む)
付属品テストリードL9207-10 ×1, ホルスタ ×1, 取扱説明書 ×1, 単4形アルカリ乾電池 (LR03) ×4

価格

形名(発注コード) 説明 価格 HIOKI Online Store
DT4253 計装用DCmA/温度レンジ搭載タイプ ¥24000(税抜き) WEBで注文・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。


この製品のオプションご希望の製品をお選びください。

L9207-10用オプション(L9207-10は標準付属品)

コンタクトピン
L4933

1500(税抜き)

L9207-10/DT4911先端に接続, DC70V/AC33V

テストリード
L9207-10

800(税抜き)

90 cm

小型ワニ口クリップ
L4934

1500(税抜き)

L4932, L9207-10/DT4911先端に接続, CAT III 300V, CAT II 600V

DT4281, DT4251/4253対応クランプ電流センサ

注)クランプオンプローブをDT4281/4251/4253へ接続するには変換アダプタ9704が必要です

クランプオンプローブ
9010-50

12000(税抜き)

・振幅f特: 40 Hz〜1 kHz ・AC10〜500A ・可能導体径:φ 46mm

詳しく見る

クランプオンプローブ
9018-50

25000(税抜き)

・位相f特:40 Hz〜3 kHz ・AC10〜500A ・可能導体径 φ 46 mm

詳しく見る

クランプオンプローブ
9132-50

21000(税抜き)

・振幅f特: 40 Hz〜1 kHz ・AC20〜1000A ・可能導体径:φ 55mm

詳しく見る

変換アダプタ
9704

2000(税抜き)

受け:BNCメス, 出力:バナナオス ※バナナ入力端子の旧タイプメモリハイコーダには挿入できません

L4930用オプション

接続ケーブル
L4930

1500(税抜き)

1.2 m

グラバークリップ
9243

5000(税抜き)

バナナプラグケーブルの先端に装着, 赤黒セット, 全長196mm, CAT III 1000V

延長ケーブル
L4931

2000(税抜き)

バナナプラグケーブルの長さ延長用, 1.5 m

テストピン
L4932

1500(税抜き)

バナナプラグケーブルの先端に装着, CAT IV 600V, CAT III 1000V

ワニ口クリップ
L4935

1500(税抜き)

バナナプラグケーブルの先端に装着, CAT IV 600V, CAT III 1000V

バスバークリップ
L4936

6200(税抜き)

バナナプラグケーブルの先端に装着, CAT III 600V

マグネットアダプタ
L4937

6000(税抜き)

バナナプラグケーブルの先端に装着, CAT III 1000V

テストピン
L4938

1500(税抜き)

バナナプラグケーブルの先端に装着, CAT III 600V

ブレーカピン
L4939

1500(税抜き)

バナナプラグケーブルの先端に装着, CAT III 600V

K熱電対
DT4910

3000(税抜き)

K, 先端露出型, 素線径0.3 mm, センサ長80 cm, 許容差±2.5℃, -40℃〜260℃

携帯用ケース
C0201

3500(税抜き)

携帯用ケース
C0202

4000(税抜き)

通信パッケージ(USB)
DT4900-01

13000(税抜き)

DT4280s/4250s用, Windows 8.1/ 8/ 7/ Vista対応

携帯用ケース
3853

1500(税抜き)

マグネット付きストラップ
Z5020

4800(税抜き)

強力タイプ

使用例(アプリケーション・用途)

フレーム電流の測定
