Cメータ

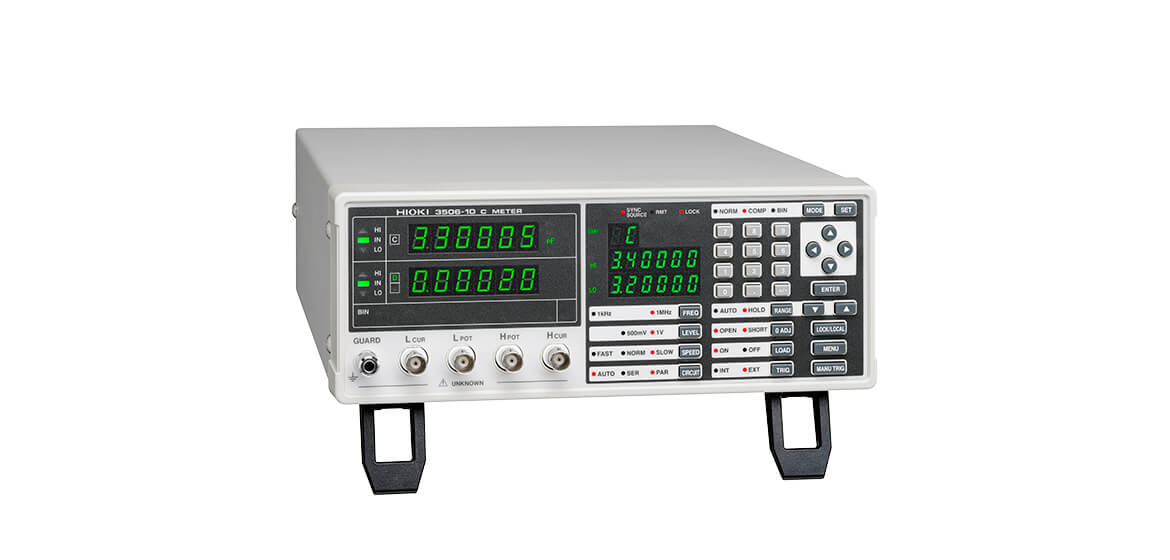

3506-10

測定周波数 1MHz/1kHz Cメータ

● アナログ計測時間0.6 ms (1 MHz)の高速測定 ● 耐ノイズ性が向上し、生産ラインでも高い繰り返し精度を実現 ● 1 kHz, 1 MHz測定で低容量のテーピング時に安定した測定が可能 ● BIN測定により容量選別が可能

アナログ計測時間 最速0.6 ms コンデンサの生産性を向上

測定周波数1 kHz、1 MHz のCメータです。 コンデンサを高速かつ高精度で測定できます。 おもに、テーピングマシンや選別機でコンデンサの良否判定およびランク分けなどに使用できます。

仕様

基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)

測定パラメータC (容量), D (損失係数tanδ), Q (1/tanδ)
測定範囲C: 0.001 fF〜15.0000 µF, D: 0.00001〜1.99999, Q: 0.0〜19999.9
基本確度(代表値) C: ±0.14 % rdg., D: ±0.0013
測定周波数1 kHz, 1 MHz
測定信号レベル500 mV, 1 V rms
出力抵抗1 Ω (1kHz時の2.2 µFレンジ以上), 20 Ω (上記以外のレンジ)
表示LED (6桁の表示, フルスケールカウントはレンジによる)
測定時間1.5 ms: 1 MHz, 2.0 ms: 1 kHz (代表値, 測定条件により異なる)
機能BIN測定, トリガ同期出力, 測定条件記憶, 測定値のコンパレータ, アベレージ機能, Low-Cリジェクト機能, チャタリング検出機能, 電流検出監視機能, 印加電圧値監視機能, 制御用入出力 (EXT. I/O), RS-232Cインタフェース, GP-IBインタフェース
電源AC 100/120/220/240 V ±10% (セレクタブル), 50/60 Hz, 40 VA max.
寸法・質量260W × 100H × 298D mm, 4.8 kg
付属品電源コード ×1, 取扱説明書 ×1, 電源予備ヒューズ ×1

価格

形名(発注コード) 説明 価格 HIOKI Online Store
3506-10 1kHz, 1MHz測定方式 ¥450,000(税込 ¥495,000)

テストフィクスチャは本体には付属されていません。オプションのテストフィクスチャ・プローブを選択してください。※RS-232C用接続ケーブルについて:市販品のインタリンク対応クロスケーブルが使用できます。RS-232Cケーブル9637は、ハードウェアフロー制御を使用しない場合のみ使用可能です。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

SMDテストフィクスチャ IM9110

¥380,000(税込 ¥418,000)

・直結型2端子測定 ・DC〜1MHz ・測定可能試料寸法: 0201 (JIS)

詳細はこちら

コンタクトチップ IM9902

¥15,000(税込 ¥16,500)

L2001の先端交換用小型サイズ

コンタクトチップ IM9901

¥4,000(税込 ¥4,400)

L2001の先端交換用汎用サイズ, L2001に付属

SMDテストフィクスチャ IM9100

¥550,000(税込 ¥605,000)

・直結型 ・底面に電極があるSMD用 ・DC〜8MHz ・測定可能試料寸法: 0402〜1005 (JIS)

詳細はこちら

ピンセットプローブ L2001

¥50,000(税込 ¥55,000)

・DC〜8MHz ・50Ω ・先端電極間隔: 0.3〜6mm

詳細はこちら

4端子プローブ 9500-10

¥28,000(税込 ¥30,800)

ケーブル長1m, DC〜200kHz, 50Ω, 測定可能端子直径:0.3〜2mm

テストフィクスチャ 9261-10

¥77,000(税込 ¥84,700)

ケーブル長1m, DC〜8MHz, 50Ω, 測定可能端子直径: 0.3〜1.5mm

4端子プローブ 9140-10

¥35,000(税込 ¥38,500)

ケーブル長1m, DC〜200kHz, 50Ω, 測定可能端子直径: 0.3〜5mm

4端子プローブ L2000

¥80,000(税込 ¥88,000)

ケーブル長1m, DC〜8MHz, 50Ω, 測定可能端子直径: 0.3〜5mm

SMDテストフィクスチャ 9699

¥120,000(税込 ¥132,000)

直結型, 底面に電極があるSMD用, DC〜120MHz, 試料寸法:幅1.0〜4.0mm, 高さ1.5mm 以下

SMDテストフィクスチャ 9677

¥107,000(税込 ¥117,700)

直結型, 側面に電極があるSMD用, DC〜120MHz, 試料寸法:3.5 ±0.5mm

SMDテストフィクスチャ 9263

¥88,000(税込 ¥96,800)

直結型, DC〜8MHz, 試料寸法:1〜10mm

テストフィクスチャ 9262

¥42,000(税込 ¥46,200)

直結型, DC〜8MHz, 測定可能端子直径:0.3〜2mm

GP-IB接続ケーブル 9151-02

¥28,000(税込 ¥30,800)

2 m

接続ケーブル 9444

¥8,000(税込 ¥8,800)

9pin − 9pinストレート, 1.5m

プリンタ 9442

¥57,000(税込 ¥62,700)

数値印字, CE非対応

記録紙(プリンタ用) 1196

¥7,800(税込 ¥8,580)

112 mm × 25 m, 10巻セット
