RFモジュール検査システム

第5世代移動通信システム(5G)で需要が拡大するRFモジュールの高速検査と、スピーディな段取り替えとプログラム作成を可能にする検査装置のご紹介

スマートフォンや車載用途で拡大する需要

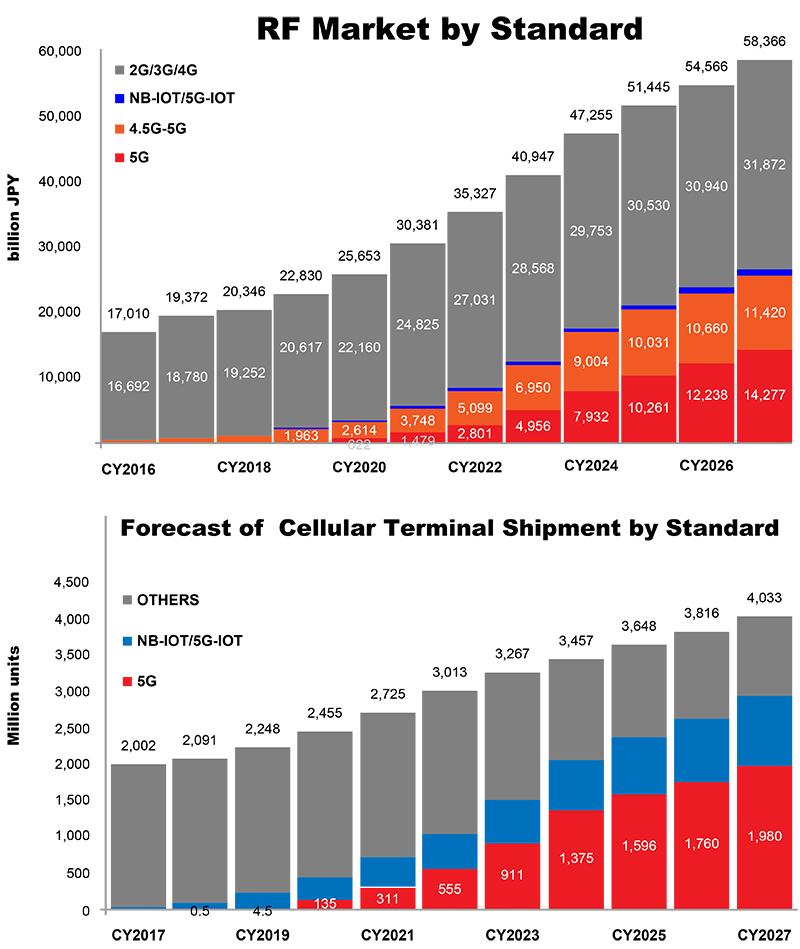

第5世代移動通信システム（５G）の普及により、主にスマートフォンを始めとするモバイル端末に搭載されるRFモジュールの需要が拡大しています。これからは自動運転などの車載用途、ドローン、ロボットを代表する産業用途などさらに生産量が増えることが予測されています。

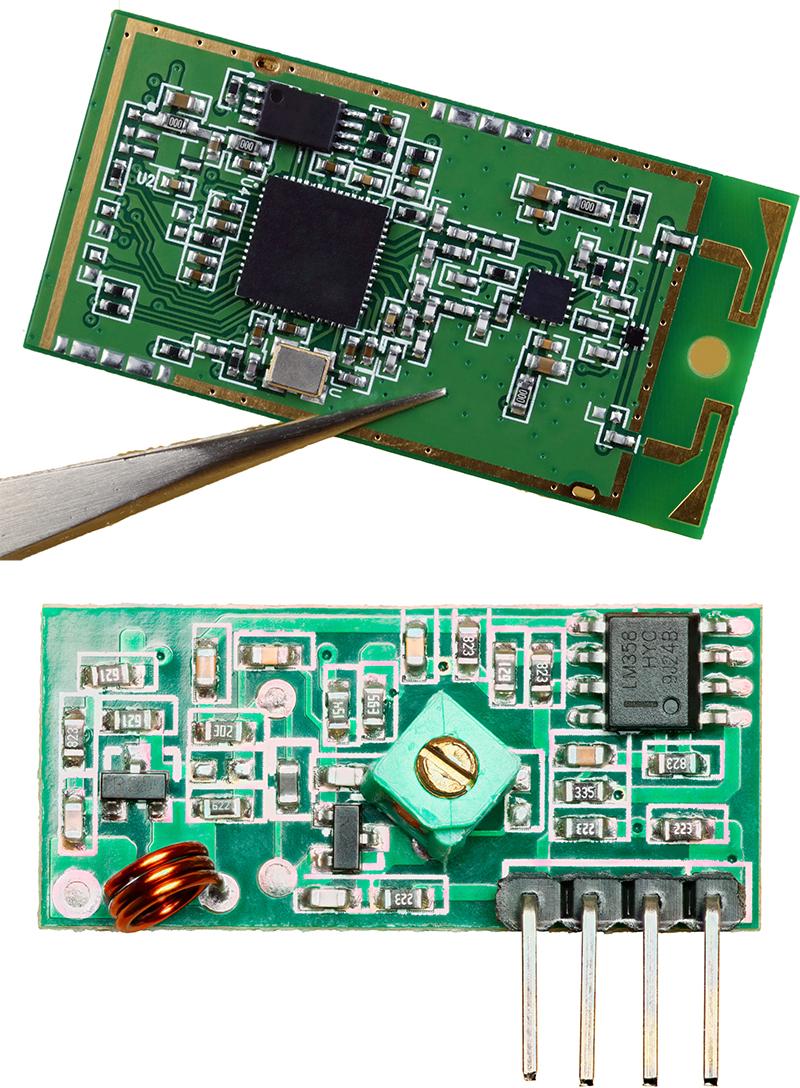

各RFデバイスメーカは高性能かつ低コストを実現するため、デバイス単品からモジュールへの開発に注力しています。このモジュールの多くは電子回路基板から構成されています。

RFモジュールは誤動作が許されない重要な機器に搭載されるものも多く、高品質・高信頼性が求められています。よって生産現場では品質の向上と、生産量の拡大にともなう検査タクト短縮の両立が課題となっています。

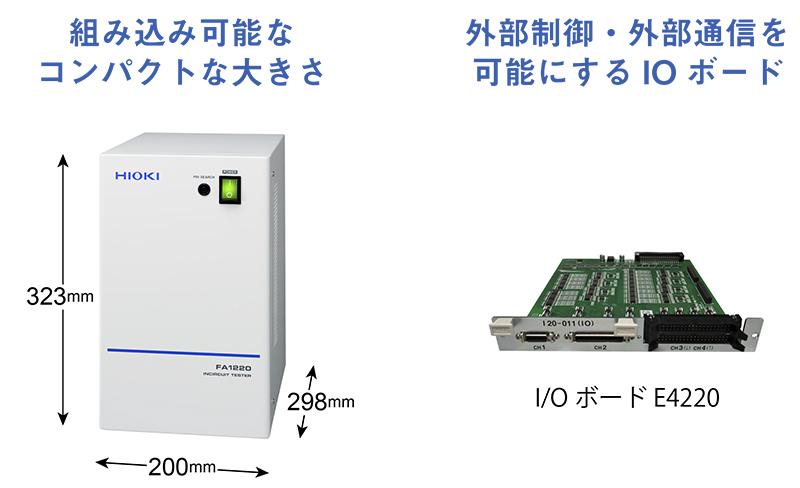

本書では、RFモジュールの中間検査の高速化を実現するとともに、生産機種変更による段取り替えや、検査プログラムの作成をスピーディに行えるシステムのご紹介をいたします。

ＲＦモジュール中間検査の課題

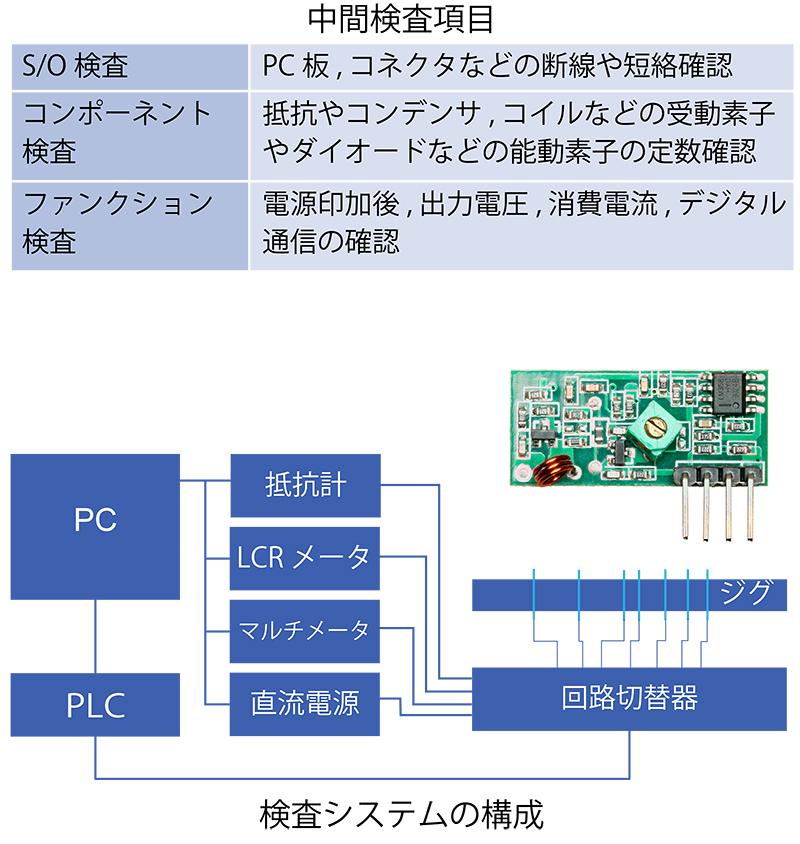

RFモジュールの中間検査では、右表の内容の検査を実施します。従来、この検査は、各ポイントにプローブを立てたジグと、回路切り替えのためのリレー回路、そして抵抗計やマルチメータ、LCRメータといった計測器や直流電源、そしてすべてをコントロールするパソコンやPLC、さらに検査シーケンスを実行するプログラムで構成されています。この構成では以下の課題があります。
