EVの高電圧バスの遮断と復帰に欠かせない4つの測定器
EVの普及が増えている中、ガソリン車と同じように、スムーズに走り続けるためにはメンテナンスが必要です。図1は、EVの修理やメンテナンスフローの一例を表しています。EVが修理やメンテナンス作業の前、特に高電圧システムの遮断と復帰では、電気的な試験を実施しています。EVシステム内にはバッテリーやインバーターのような高電圧部品が存在するため、これらの電気的な試験で安全を確認することは極めて重要です。
この記事では安全かつ効率よくEVの高圧システムと復帰を実施するために当社が推奨する測定器を紹介いたします。

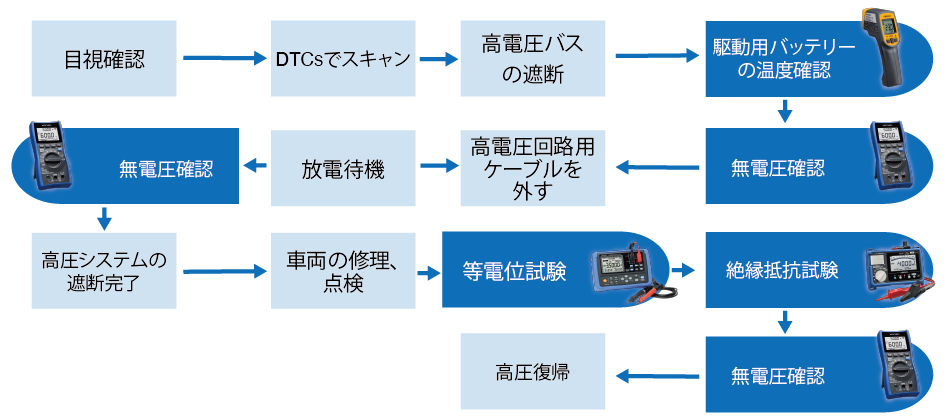

図１ : EVメンテナンスにおける高圧システムの遮断と復帰の例
注意：高電圧部品の取り外し作業は労働安全衛生法が定める危険業務に該当します。 専門の教育を受けた有資格者が作業をしてください。詳細は、各メーカーの作業マニュアルに従ってください。
駆動用バッテリーの温度確認

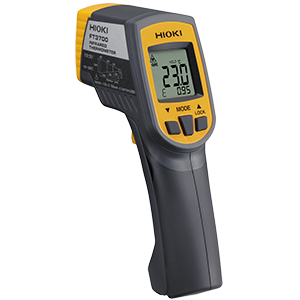

FT3701は、温度測定場所がはっきりわかる2点レーザマーカー付放射温度計です。2点を直径とする円内の平均温度を測定します。
測定範囲：-60.0 ℃～ 760.0 ℃
測定波長：8 ～ 14 μm
放射率補正機能 (ε)：0.10 ～ 1.00
測定視野径：3 m の距離にてφ 100 mm （距離D:視野径S=30:1）
無電圧確認

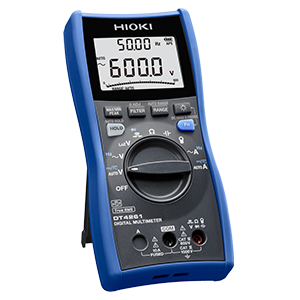

デジタルマルチメーター DT4261DT4261は電圧、電流、導通チェックなど測定できるBluetooh対応のデジタルマルチメーターです。DT4261の安全機能は、EVメンテナンスに不可欠です。DT4261の端子シャッターにより、テストリードの挿し間違えがなくなります。過電圧や感電事故を防止します。
直流電圧レンジ：600.0 mV ～ 1000 V
交流電圧レンジ：6.000 V ～ 1000 V（実効値整流, クレストファクター 3以下）
LoZ V：000.0 V（実効値整流, クレストファクター 3以下）
その他の測定機能：直流 + 交流電圧, 直流電流, 交流電流, ACクランプ, 周波数, 抵抗, 導通チェック, 静電容量, ダイオードテスト
等電位試験

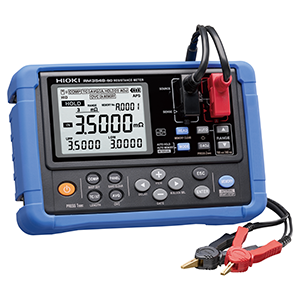

抵抗計 RM3548-50RM3548-50はBluetooth対応のポータブル4端子DC抵抗計です。500 nAから1 Aまでの試験電流で、数十 μΩを正確に測定できます。電気自動車や二次電池に関する安全規格ECE-R100に適合しています。RM3548-50は、mΩ（分解能0.1 μΩ）から3 MΩ（分解能100 Ω）の広い抵抗測定範囲で安定性と精度を提供します。
抵抗測定レンジ：3 mΩ（分解能0.1 μΩ）～ 3 MΩレンジ（分解能100 Ω）
試験電流：DC 500 nA ～ 1 A
開放端子電圧：DC 5.5 V max.
温度測定：-10.0 ℃ ～ 99.9 ℃
絶縁抵抗試験

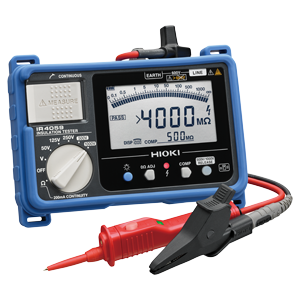

絶縁抵抗計 IR4059Bluetooth対応の絶縁抵抗計IR4059は、5つのレンジ（50 V～1000 V）に対応し、安全機能によりEVのメンテナンスを効率化します。高電圧レンジ（500 Vまたは1000 V）では、誤操作による高圧印加を防止するためロック機能があります。操作スイッチとLEDを備えたスイッチ付きリードL9788-10は、リアルタイムの合否判定をできるため作業効率を大幅に向上します。
定格測定電圧：DC 50 V, 125 V, 250 V, 500V, 1000 V
過負荷保護：600 V AC（10 s）
応答時間：コンパレータ判定結果応答時間 約0.3秒 ※弊社規定の条件にて
その他の測定機能：1分値の表示, 活線警告表示, 自動放電機能, 電圧測定：直流/交流自動判別, コンパレータ, ドロップルーフ, オートパワーセーブ機能
注意: 電気自動車メンテナンス用途のため、JIS認証ではありません
作業効率とデータ管理をより便利に

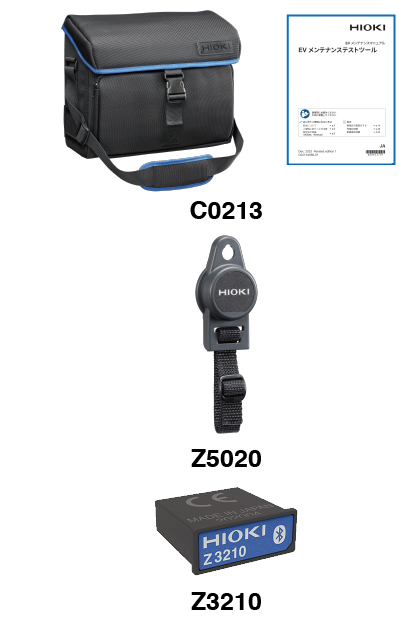

キャリングケース C0213
すべての計測器をこのキャリングケースに収納できます。また、EVメンテナンスマニュアルも付属しています。
マグネット付き ストラップ Z5020
Z5020で測定器をシャーシに固定し、目線の高さで測定値を確認しながら測定ができます。
ワイヤレスアダプタ Z3210
ワイヤレスアダプタZ3210を対応する測定器に装着することで、Bluetooth®接続が可能になります。この接続により、GENNECT Crossというモバイルアプリと連携することにより、測定データのデジタル化ができ、データ管理がより容易になります。例えば、保存したデータを活用し、1年ごとの点検時に比較することによって、EVの電気的劣化予測し、性能を維持するための予防措置を講じることができます。
EVのメンテナンスに欠かせない電気測定について、より深く理解いただくために以下のおすすめの資料もぜひご覧ください。製品についてより詳しく知りたい方は製品ページをご覧いただくか、当社までご相談ください。HIOKIは電気自動車をより長く安心して使える未来を見据え、EVメンテナンスのためのソリューションを提供しています。HIOKIの効率的な検査ツールをお勧めいたします。
