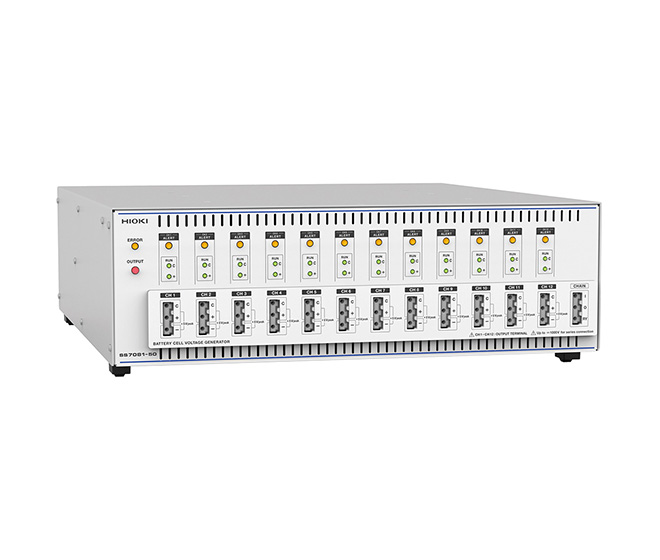

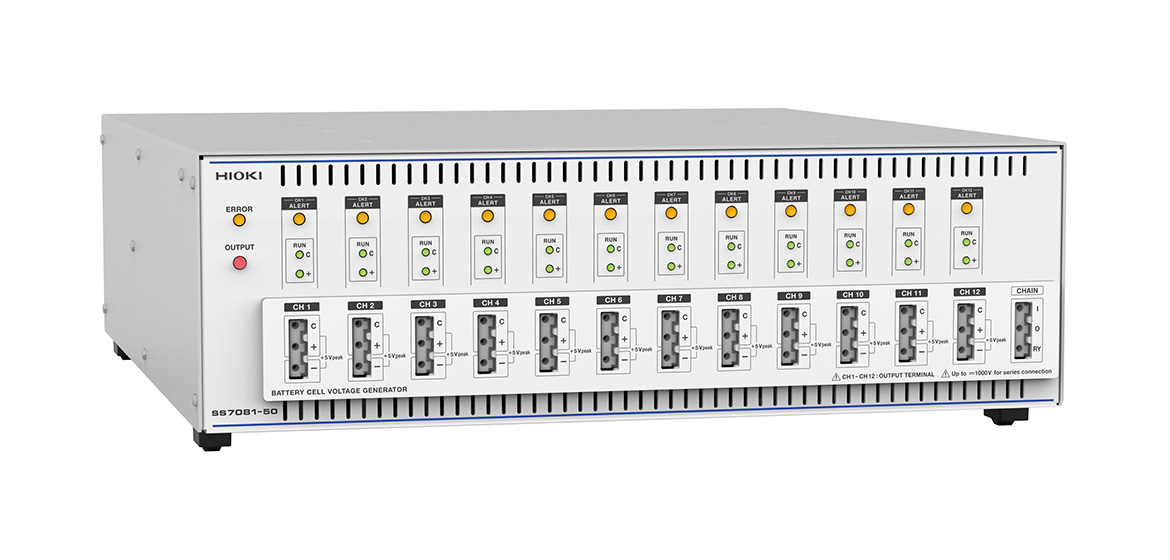

バッテリセル電圧ジェネレータ
SS7081-50

BMS (バッテリーマネジメントシステム) の機能評価環境を簡単・安全・高確度に実現

従来のBMS機能評価環境におけるさまざまな課題を解決。 12ch/台でチャネル毎にセル挙動を模擬、実電池や個別電源での評価環境に 比べ、安全・高確度な評価環境を簡単に構築できる。 また、高精度な電圧、電流測定でBMS機能を正確に検査できる。 ● 電源・電子負荷・DMM機能を1台に集約 ● 12ch/台で、チャネル毎にセル挙動を模擬 ● 直列1000Vの大規模モジュール環境も構築可 ● 2象限の出力電圧、-1A~1Aでセルバランシング ● 高確度電圧出力、高精度な電圧、電流測定 ● 100μAレンジで微小電流測定 (BMSの暗電流、セルバランス回路の漏れ電流)

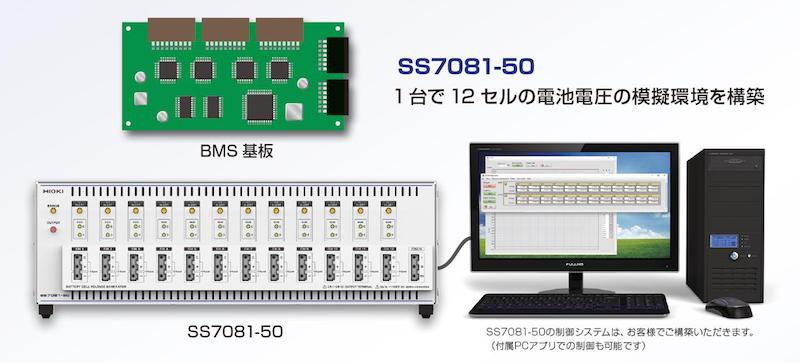

BMS機能評価環境を簡単に構築

・電源・電子負荷・DMM機能を1台に集約した12チャネルバッテリセル電圧ジェネレータ ・シンプルな構成でBMS機能検査環境構築のコスト削減と生産性向上を実現

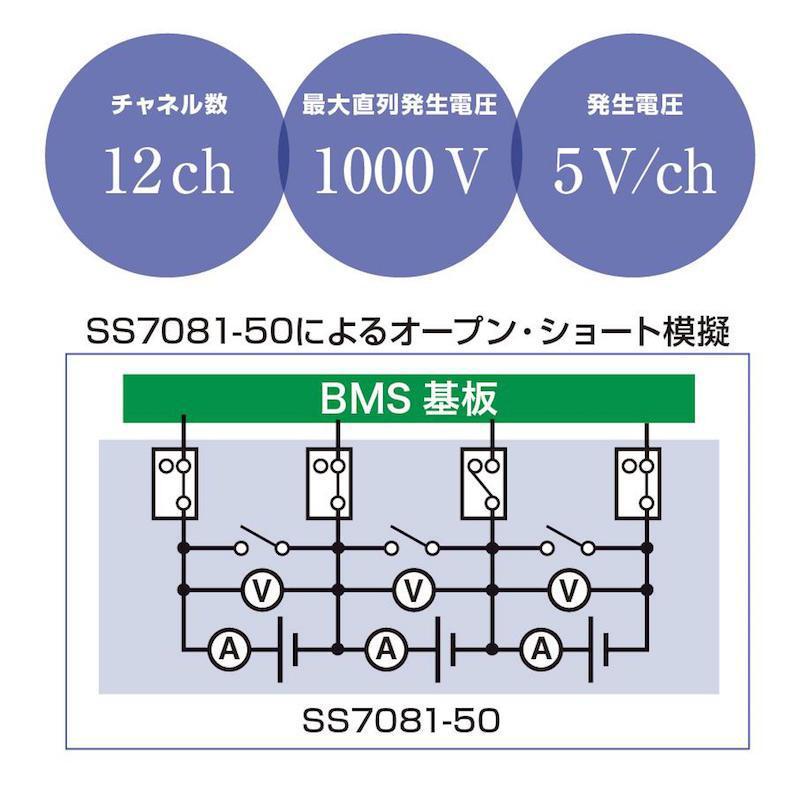

実電池や個別電源にくらべて安全に模擬環境を構築

• 12 ch/台で、チャネル毎にセル挙動を模擬 • 直列1000 Vの大規模モジュール環境を構築  (5 V/ch×200 ch=1000 V) • 実電池では発火の危険があるセルの異常状態を模擬 • チャネルとBMS間のオープンワイヤ模擬 • セルのショート模擬

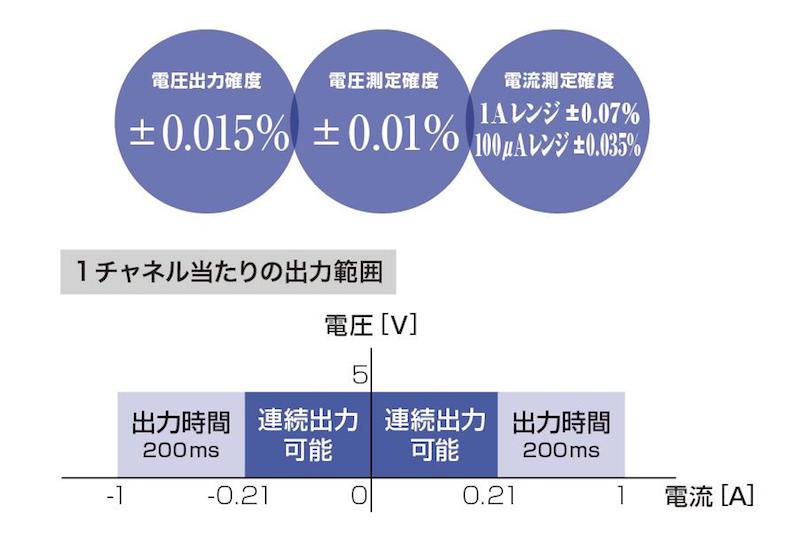

高確度・高精度な出力および計測

• 高確度電圧出力でセル挙動を模擬 • 2象限の出力電圧 −1 A~1 Aでセルバランシング • 高確度・高精度な電圧、電流測定 • 100 μAレンジで微小電流測定  (BMSの暗電流、セルバランス回路の漏れ電流)

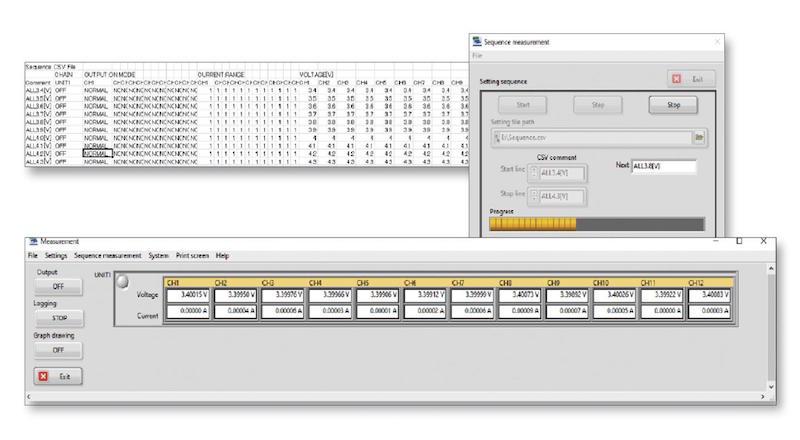

付属のPCアプリで評価を簡単に

• SS7081-50を最大10台まで制御可能 • 再現したい模擬状態をシーケンス設定することで試験を自動化

仕様

基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)

チャネル数12チャネル
最大直列接続最大直列出力電圧1000 V以下で本体の直列接続可能
出力範囲直流電圧: 0.0000 V〜5.0250 V (全チャネル独立)
最大出力電流: ±1.00000 A (全チャネル独立)
測定範囲直流電圧: -0.00100 V〜5.10000 V
直流電流 (2レンジ構成): ±1.20000 A (1 Aレンジ), ±120.0000 μA (100 μAレンジ)
積分時間1PLC (50 Hzの場合20 ms, 60 Hzの場合16.7 ms) × スムージング設定回数
電圧出力確度±0.0150% of setting ±500 μV
電圧測定確度±0.0100% of reading ±100 μV
電流測定確度1 Aレンジ: ±0.0700% of reading ±100 μA
100 μAレンジ: ±0.0350% of reading ±10 nA
インターフェイスLAN
電源フリー電源 (AC 100 V〜240 V), 50 Hz/60 Hz
寸法・質量430W × 132H × 483D mm, 10.3 kg
付属品電源コード ×1, 取扱説明書 ×1, ラックフレーム ×1, PCアプリディスク ×1 (アプリ仕様の範囲でご利用可能)

価格

形名(発注コード) 説明 価格 HIOKI Online Store
SS7081-50 お見積り

制御用PC、制御ソフト、BMS※結線等は、お客様にてご準備ください。 ※BMS: バッテリーマネジメントシステム
