AC/DCクランプメータ
CM4371-50

高安全性+高機能DMM搭載
交流・直流クランプメーター 600 A

● 交流/直流を自動で判別 ● ソーラーパネルの開放電圧点検にDC2000V(※1)まで測定可能 ● 突入電流(INRUSH)の実効値と波形ピークを同時表示 ● ワイヤレス化に対応! スマホやタブレットに測定値を転送 (ワイヤレスアダプタ Z3210 装着時) ● 測定データを無線でExcel® 帳票に直接転送入力 (ワイヤレスアダプタ Z3210 装着時) ● GENNECT Crossで1次~30次までの高調波解析ができる (ワイヤレスアダプタ Z3210 装着時) ※1 オプションのP2000が必要です。本体ではDC1000 Vまでの測定が可能です。 CAT IV 600 V, CAT III 1000 V (P2000使用時) CAT IV 1000 V, CAT III 2000 V 360°回転画像を見る
  • Z3210装着時
  • Download on the App Store
  • Google Play で手に入れよう

CM4371-50_CM4373-50 製品紹介動画

電流、電圧、抵抗測定のほか、太陽光発電システムなど1000Vを超える場合、直流高電圧プローブを接続すればDC2000Vまで測定可能です。過酷な現場でも使用できる測定器を目指し、IP54の防塵・防水性能(電流センサ部はIP50)、使用温度範囲-25°〜+65°、電流センサ部の開閉回数3万回保証など数々の試験をクリアしています。さらに、測定値が安定すると自動で表示をホールドする「オートホールド機能」、AC/DC自動判別など電流測定をより便利にしています。

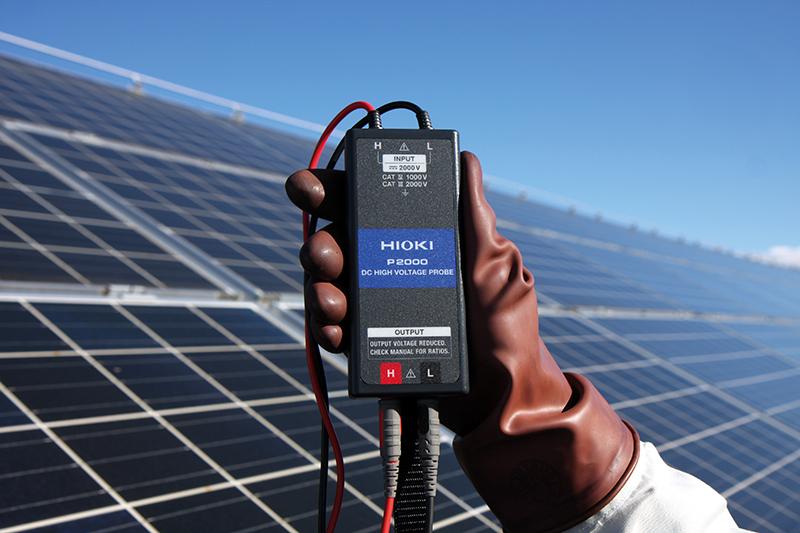

高電圧化する太陽光発電設備の点検を安全に

  • CAT Ⅲ 2000 Vまでの高電圧測定に対応。
  • 直流高電圧プローブ P2000をHIOKIのクランプメータやデジタルマルチメータ(DMM)と組み合わせるだけで、系統を遮断せずにメガソーラーなどの太陽光発電設備を安全に測定できます。

P2000の詳細はこちら

ワイヤレス化に対応。無線通信機能でさらに便利に

ワイヤレスアダプタ Z3210(オプション)に対応。 スマホやタブレットに測定値を転送し、現場写真や図面などを用いたレポートが素早く作成できます。

Z3210の詳細はこちら

作業効率アップ!デジタル管理で測定作業を省力化(Excel®直接入力機能)

Excel®ファイルで作成した帳票に測定データを直接転送入力でき、現場での作業効率アップにつながります。 ※ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。

専用無償アプリGENNECT Crossへ転送

専用無償アプリGENNECT Cross では、測定結果の確認、管理、レポート作成が可能です。 測定現場の写真を撮影し、写真上に測定結果を転送入力、手書きでメモを書き込むなど、現場でスムーズにデータを管理できます。 ※オプションのワイヤレスアダプタZ3210によるBluetooth®通信を使用します。 GENNECT Crossの詳細はこちら さらに、HIOKIのクラウドサービスGENNECT Cloudと連携することで、クラウド上でデータの共有・管理ができます。 GENNECT Cloudの詳細はこちら

現場でのトラブル解析に貢献

GENNECT Crossの高調波解析機能で電流や電圧の高調波を測定できます。 電源系統などのトラブル解析に役立ちます。 ※GENNECT Crossは、現場測定器とスマホやタブレットをBluetooth®通信で接続するアプリです。 ※GENNECT Crossとの連携にはワイヤレスアダプタ Z3210が必要です。

GENNECT Crossの詳細はこちら

測定と記録を繰り返す作業に便利!

測定中に表示部が見えないときに便利なほか、測定値が安定すると自動で表示値を次の測定までホールドするので、測定と記録を繰り返す作業に大変便利です。(自動ホールド機能)

起動時の過渡電流を把握

モータ起動時や溶接電流などの突入電流の実効値と、最大波高値を同時に測定します。突入電流を100 msの期間固定で測定するクランプメータと比較して、突入電流が落ち着くまでの期間(突入電流発生期間、数10 ms〜数100 ms)を自動的に検知し測定します。 突入電流期間が100 msを超える場合でも、100 ms固定方式に比べ正確な測定ができます。

テストリードのキャップをなくさない

テストリードとキャップを一体化しました。テストリードの保護用フィンガーガードをスライドすると、簡単に測定カテゴリの切り替えができます。また、キャップをなくす心配もありません。

市販アプリケーションソフト

市販アプリケーションソフトとBluetooth®通信で連携すると、さらに現場の作業効率がアップ。 対応する市販アプリケーションソフトの詳細はこちら

仕様

基本仕様 (確度保証期間 1年)

直流電流レンジ20.00 A/600.0 A, 基本確度: ±1.3% rdg. ±0.08 A (20Aレンジ)
交流電流レンジ20.00 A/600.0 A (10〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±1.3% rdg. ±0.08 A (at 20A)
クレストファクタ20.00 Aレンジ: 7.5
600.0 Aレンジ: 3以下
交流+直流電流レンジ20.00 A/600.0 A (10〜1 kHz, 真の実効値整流), 基本確度DC, 45 - 66 Hz : ±1.3% rdg. ±0.13 A (at 20A)
直流電圧レンジ600.0 mV~1000 V(P2000使用時600.0 V~2000 V)
交流電圧レンジ6.000 V〜1000 V, 4レンジ (15〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±0.9% rdg. ±0.003 V (at 6V)
交流+直流電圧レンジ6.000 V〜1000 V, 4レンジ, 基本確度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (at 6V)
抵抗レンジ600.0 Ω〜6.000 MΩ, 5レンジ, 基本確度: ±0.7% rdg. ±0.5 Ω (at 600 Ω)
静電容量レンジ1.000 μF〜1000 μF, 4レンジ, 基本確度: ±1.9% rdg. ±0.005 μF (at 1 μF)
周波数レンジ9.999 Hz〜999.9 Hz, 3レンジ, 基本確度: ±0.1% rdg. ±0.003 Hz (at 9.999 Hz)
温度 (K)-40.0〜400.0 ˚C, 確度: ±0.5% rdg. ±3.0 ˚C +温度プローブ確度加算
検電Hi: AC40 V〜600 V, Lo: AC80 V〜600 V, 50/60 Hz
高調波【Z3210装着時】電圧, 電流における30次までの高調波レベル/含有率/総合高調波歪み率
※アプリケーションソフト (GENNECT Cross) にて表示可能
その他機能直流電力, 導通チェック, ダイオードチェック, AC/DC自動判別, DC電流・電圧の正負判定, 最大/最小/平均/波高値最大/波高値最小値の表示, ローパスフィルタ, 表示値ホールド, バックライト, オートパワーセーブ, ブザー音, ゼロアジャスト, 他
防じん防水性IP20(完全に乾いた状態での電圧測定、ジョー閉時)
IP54(保管時)
電源単4アルカリ乾電池 (LR03) ×2
約40時間(Z3210未装着),約20時間(Z3210装着かつ無線通信)
その他の規定条件: AC 10 A測定, LCD バックライト OFF, 23°C参考値
測定可能導体径φ33 mm, ジョー寸法: 69 W × 14 D mm
寸法・質量65 W × 215 H × 35 D mm, 340 g
付属品テストリードL9300 ×1, 携帯用ケースC0203 ×1,単4形アルカリ乾電池 (LR03) ×2, 取扱説明書 ×2, 使用上の注意 ×1


価格

形名(発注コード) 説明 価格 HIOKI Online Store
CM4371-50 ワイヤレスアダプタ Z3210 付属なし ¥38,000(税込 ¥41,800) Webで購入・見積
CM4371-90 ワイヤレスアダプタ Z3210 付属あり ¥44,000(税込 ¥48,400) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

L9300は標準付属品

直流高電圧プローブ P2000

¥16,000(税込 ¥17,600)

・高電圧の太陽光発電設備の点検を安全に ・CAT III 2000 V までの高電圧測定に対応

詳細はこちら

テストリード L9300

¥2,700(税込 ¥2,970)

ケーブル長 95 cm, キャップ兼保護用フィンガーガード 一体型 360°回転画像を見る

テストリード L9207-10

¥1,700(税込 ¥1,870)

ケーブル長 90 cm 360°回転画像を見る

L9207-10 のキャップを外した状態で装着。L9300 のガードをスライドし、測定カテゴリII の状態で装着。

小型ワニ口クリップ L4934

¥1,700(税込 ¥1,870)

CAT III 300 V, CAT II 600 V 360°回転画像を見る

コンタクトピン L4933

¥1,700(税込 ¥1,870)

DC 60 V, AC 30 V 360°回転画像を見る

小型ワニ口クリップL4934を使用する場合は、テストピンL4932が必要

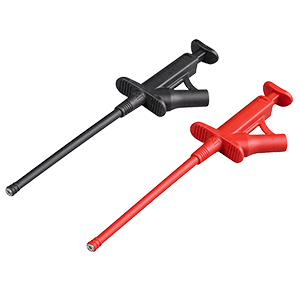

グラバークリップ L9243

¥6,600(税込 ¥7,260)

バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V 360°回転画像を見る

ブレーカピン L4939

¥1,700(税込 ¥1,870)

L4930/4940の先端に装着, CAT III 600V

テストピン L4938

¥1,700(税込 ¥1,870)

L4930/4940の先端に装着, CAT III 600V

マグネットアダプタ L4937

¥6,500(税込 ¥7,150)

L4930/4940の先端に装着, CAT III 1000V

バスバークリップ L4936

¥6,700(税込 ¥7,370)

L4930/4940の先端に装着, CAT III 600V

ワニ口クリップ L4935

¥1,700(税込 ¥1,870)

L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V 360°回転画像を見る

小型ワニ口クリップ L4934

¥1,700(税込 ¥1,870)

CAT III 300 V, CAT II 600 V 360°回転画像を見る

テストピン L4932

¥1,700(税込 ¥1,870)

L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V 360°回転画像を見る

延長ケーブル L4931

¥2,200(税込 ¥2,420)

L4930/4940の長さ延長用, 1.5 m

接続ケーブル L4930

¥1,700(税込 ¥1,870)

1.2 m, 各種装着物のベース用

マグネットアダプタ 9804

¥7,200(税込 ¥7,920)

電圧コード先端に装着・φ11mm, M6ナベネジに対応

K熱電対 DT4910

¥3,300(税込 ¥3,630)

K, 先端露出型, 素線径0.5 mm, センサ長80 cm, 許容差±2.5℃, -40℃〜260℃

ワイヤレスアダプタ Z3210

¥13,000(税込 ¥14,300)

・対応測定器をワイヤレス化 ・帳票に測定値を直接入力 ・測定値をタブレットに転送

詳細はこちら

Z3210 使用時

GENNECT Cross SF4071, SF4072

無償

・ iOS, Android向けモバイルapp ・ 測定と記録を繰り返す業務の効率化 ・ トラブル時のデータ連携機能&レポート作成

詳細はこちら

C0203は標準付属品

携帯用ケース C0207

¥19,000(税込 ¥20,900)

バッグタイプ

携帯用ケース C0203

¥2,700(税込 ¥2,970)
