AC/DCクランプメータ
CM4373-50

高安全性+高機能DMM搭載
交流・直流クランプメーター 2000 A

● 交流/直流を自動で判別 ● ソーラーパネルの開放電圧点検にDC2000 V(P2000使用時)まで測定可能 ● 突入電流(INRUSH)の実効値と波形ピークを同時表示 ● ワイヤレス化に対応! スマホやタブレットに測定値を転送 (ワイヤレスアダプタ Z3210 装着時) ● 測定データを無線でExcel® 帳票に直接転送入力 (ワイヤレスアダプタ Z3210 装着時) ● GENNECT Crossで1次~30次までの高調波解析ができる (ワイヤレスアダプタ Z3210 装着時) CAT IV 600 V, CAT III 1000 V (P2000使用時) CAT III 2000 V CAT IV 1000 V
  • Z3210装着時
  • Get it on Google Play

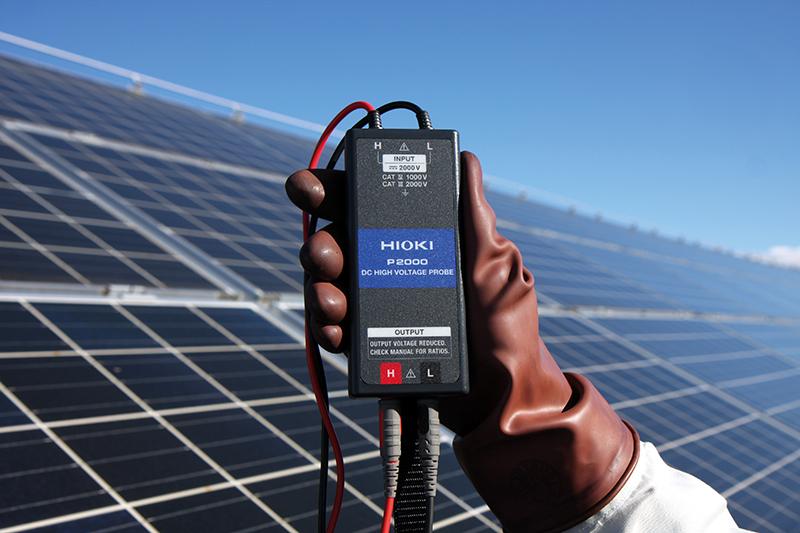

高電圧化する太陽光発電設備の点検を安全に

  • CAT Ⅲ 2000 Vまでの高電圧測定に対応。
  • 直流高電圧プローブ P2000をHIOKIのクランプメータやデジタルマルチメータ(DMM)と組み合わせるだけで、系統を遮断せずにメガソーラーなどの太陽光発電設備を安全に測定できます。

P2000の詳細はこちら

ワイヤレス化に対応。無線通信機能でさらに便利に

ワイヤレスアダプタ Z3210(オプション)に対応。 スマホやタブレットに測定値を転送し、現場写真や図面などを用いたレポートが素早く作成できます。

Z3210の詳細はこちら

作業効率アップ!デジタル管理で測定作業を省力化(Excel®直接入力機能)

Excel®ファイルで作成した帳票に測定データを直接転送入力でき、現場での作業効率アップにつながります。 ※ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。

専用無償アプリGENNECT Crossへ転送

専用無償アプリGENNECT Cross では、測定結果の確認、管理、レポート作成が可能です。 測定現場の写真を撮影し、写真上に測定結果を転送入力、手書きでメモを書き込むなど、現場でスムーズにデータを管理できます。 ※オプションのワイヤレスアダプタZ3210によるBluetooth®通信を使用します。

GENNECT Crossの詳細はこちら

現場でのトラブル解析に貢献

GENNECT Crossの高調波解析機能で電流や電圧の高調波を測定できます。 電源系統などのトラブル解析に役立ちます。 ※GENNECT Crossは、現場測定器とスマホやタブレットをBluetooth®通信で接続するアプリです。 ※GENNECT Crossとの連携にはワイヤレスアダプタ Z3210が必要です。

GENNECT Crossの詳細はこちら

測定と記録を繰り返す作業に便利!

測定中に表示部が見えないときに便利なほか、測定値が安定すると自動で表示値を次の測定までホールドするので、測定と記録を繰り返す作業に大変便利です。(自動ホールド機能)

起動時の過渡電流を把握

モータ起動時や溶接電流などの突入電流の実効値と、最大波高値を同時に測定します。突入電流を100 msの期間固定で測定するクランプメータと比較して、突入電流が落ち着くまでの期間(突入電流発生期間、数10 ms〜数100 ms)を自動的に検知し測定します。
突入電流期間が100 msを超える場合でも、100 ms固定方式に比べ正確な測定ができます。

テストリードのキャップをなくさない

テストリードとキャップを一体化しました。テストリードの保護用フィンガーガードをスライドすると、簡単に測定カテゴリの切り替えができます。また、キャップをなくす心配もありません。

仕様

基本仕様 (確度保証期間 1年)

直流電流レンジ600.0 A/2000 A, 基本確度: ±1.3% rdg. ±0.3 A (600Aレンジ)
交流電流レンジ600.0 A/2000 A (10 Hz〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±1.3% rdg. ±0.3 A (at 600A)
クレストファクタ600.0 Aレンジ: 3以下
2000 Aレンジ: 2.84以下
交流+直流電流レンジ600.0 A/2000 A (10 Hz〜1 kHz, 真の実効値整流), 基本確度DC, 45 - 66 Hz : ±1.3% rdg. ±1.3 A (at 600A)
直流電圧レンジ600.0 mV~1000 V(P2000使用時600.0 V~2000 V)
交流電圧レンジ6.000 V〜1000 V, 4レンジ (15〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±0.9% rdg. ±0.003 V (at 6V)
交流+直流電圧レンジ6.000 V〜1000 V, 4レンジ, 基本確度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (at 6V)
抵抗レンジ600.0 Ω〜6.000 MΩ, 5レンジ, 基本確度: ±0.7% rdg. ±0.5 Ω (at 600 Ω)
静電容量レンジ1.000 μF〜1000 μF, 4レンジ, 基本確度: ±1.9% rdg. ±0.005 μF (at 1 μF)
周波数レンジ9.999 Hz〜999.9 Hz, 3レンジ, 基本確度: ±0.1% rdg. ±0.003 Hz (at 9.999 Hz)
温度 (K)-40.0〜400.0 ˚C, 確度: ±0.5% rdg. ±3.0 ˚C +温度プローブ確度加算
検電Hi: AC40 V〜600 V, Lo: AC80 V〜600 V, 50/60 Hz
高調波【Z3210装着時】電圧, 電流における30次までの高調波レベル/含有率/総合高調波歪み率
※アプリケーションソフト (GENNECT Cross) にて表示可能
その他機能直流電力, 導通チェック, ダイオードチェック, AC/DC自動判別, DC電流・電圧の正負判定, 最大/最小/平均/波高値最大/波高値最小値の表示, ローパスフィルタ, 表示値ホールド, バックライト, オートパワーセーブ, ブザー音, ゼロアジャスト, 他
防じん防水性IP54 (保管時または絶縁導体の電流測定, 濡れた状態での測定禁止)
電源単4アルカリ乾電池 (LR03) ×2
連続使用時間: 約40時間(Z3210未装着),約24時間(Z3210装着かつ無線通信)
その他の規定条件: AC 100 A測定, LCD バックライト OFF, 23°C参考値
測定可能導体径φ55 mm, ジョー寸法: 92 W × 18 D mm
寸法・質量65 W × 250 H × 35 D mm, 530 g
付属品テストリードL9300 ×1, 携帯用ケースC0203 ×1,単4形アルカリ乾電池 (LR03) ×2, 取扱説明書 ×2, 使用上の注意 ×1


価格

形名(発注コード) 説明 価格 HIOKI Online Store
CM4373-50 ワイヤレスアダプタ Z3210 付属なし ¥37,000(税込 ¥40,700) Webで購入・見積
CM4373-90 ワイヤレスアダプタ Z3210 付属あり ¥42,000(税込 ¥46,200) Webで購入・見積
CM4373-91 直流高電圧プローブ P2000 のセット ¥47,000(税込 ¥51,700) Webで購入・見積
CM4373-92 直流高電圧プローブ P2000 + ワイヤレスアダプタ Z3210 のセット ¥52,000(税込 ¥57,200) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

L9300は標準付属品

直流高電圧プローブ P2000

¥15,000(税込 ¥16,500)

・高電圧の太陽光発電設備の点検を安全に ・CAT III 2000 V までの高電圧測定に対応

詳細はこちら

テストリード L9300

¥2,500(税込 ¥2,750)

ケーブル長 95 cm, キャップ兼保護用フィンガーガード 一体型

テストリード L9207-10

¥1,500(税込 ¥1,650)

ケーブル長 90 cm

L9207-10 のキャップを外した状態で装着。L9300 のガードをスライドし、測定カテゴリII の状態で装着。

小型ワニ口クリップ L4934

¥1,500(税込 ¥1,650)

L4932, L9207-10/DT4911先端に接続, CAT III 300V, CAT II 600V

コンタクトピン L4933

¥1,500(税込 ¥1,650)

L9207-10/DT4911先端に接続, DC60V/AC30V

小型ワニ口クリップL4934を使用する場合は、テストピンL4932が必要

グラバークリップ L9243

¥5,500(税込 ¥6,050)

バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V

ブレーカピン L4939

¥1,500(税込 ¥1,650)

L4930/4940の先端に装着, CAT III 600V

テストピン L4938

¥1,500(税込 ¥1,650)

L4930/4940の先端に装着, CAT III 600V

マグネットアダプタ L4937

¥6,000(税込 ¥6,600)

L4930/4940の先端に装着, CAT III 1000V

バスバークリップ L4936

¥6,200(税込 ¥6,820)

L4930/4940の先端に装着, CAT III 600V

ワニ口クリップ L4935

¥1,500(税込 ¥1,650)

L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V

小型ワニ口クリップ L4934

¥1,500(税込 ¥1,650)

L4932, L9207-10/DT4911先端に接続, CAT III 300V, CAT II 600V

テストピン L4932

¥1,500(税込 ¥1,650)

L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V

延長ケーブル L4931

¥2,000(税込 ¥2,200)

L4930/4940の長さ延長用, 1.5 m

接続ケーブル L4930

¥1,500(税込 ¥1,650)

1.2 m, 各種装着物のベース用

マグネットアダプタ 9804

¥6,000(税込 ¥6,600)

電圧コード先端に装着・φ11mm, M6ナベネジに対応

K熱電対 DT4910

¥3,000(税込 ¥3,300)

K, 先端露出型, 素線径0.3 mm, センサ長80 cm, 許容差±2.5℃, -40℃〜260℃

ワイヤレスアダプタ Z3210

¥12,000(税込 ¥13,200)

・対応測定器をワイヤレス化 ・帳票に測定値を直接入力 ・測定値をタブレットに転送

詳細はこちら

Z3210 使用時

GENNECT Cross SF4071, SF4072

無償

・ iOS, Android向けモバイルapp ・ 測定と記録を繰り返す業務の効率化 ・ トラブル時のデータ連携機能&レポート作成

詳細はこちら

C0203は標準付属品

携帯用ケース C0207

¥18,000(税込 ¥19,800)

バッグタイプ

携帯用ケース C0203

¥2,500(税込 ¥2,750)
