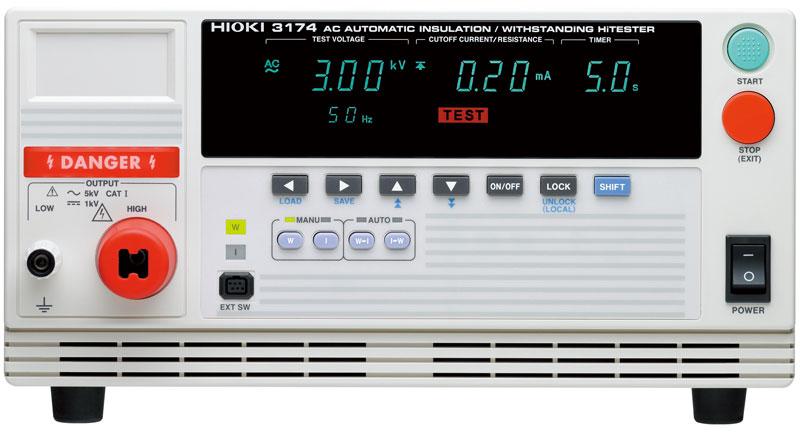

AC自動絶縁耐圧試験器
3174

絶縁・耐圧をコンタクトチェックで確実に

● 絶縁(500/1000 V)/耐圧(トランス容量100 VA)連続試験 自動試験モードで絶縁耐圧、耐圧絶縁いずれかの連続試験可能 ● 安全試験ソフト9267と組合わせてフルリモート対応 ● 耐圧モード、絶縁モード、それぞれ最大8通りの試験条件を保存 ● PWM方式により、電源電圧に依存しない正確な試験電圧を発生

検査ラインに必要なスペックに限定したスタンダードモデル

自動化の機能をそのままに、計測機能を最小限に絞ったスタンダードモデル ●フルリモートコントロール ●AC耐圧試験  max.5kV ●絶縁試験   500V/1000V 電圧固定 ●トランス容量 100VA

製品使用例

仕様

【耐圧試験】 (確度保証期間 1年, 調整後確度保証期間 1年)

出力電圧AC0.2〜5.00 kV
電圧設定方式ディジタル設定, 設定分解能: 0.01 kV
AC波形/周波数正弦波 (無負荷にて歪み率5 %以下), 50/60 Hz切換え可能
電流測定範囲0.01 mA〜20.0 mA, 真の実効値表示 (ディジタル)
測定レンジ10 mA, 分解能: 0.01 mA / 20 mA, 分解能: 0.1 mA
電圧計確度:±1.5 % rdg. (1000 V以上), ±15 V (1000 V以下) (真の実効値表示)
判定方式ウインドウ・コンパレート方式 (ディジタル設定)

【絶縁抵抗試験】

定格電圧DC 500 V, DC 1000 V
無負荷電圧定格電圧の1〜1.2倍
定格測定電流1〜1.2 mA, 短絡電流: 4〜5 mA (500 V) / 2〜3 mA (1000 V)
測定範囲・確度0.5 MΩ 〜999 MΩ (500 V) / 1 MΩ 〜999 MΩ (1000 V) : ±4 % rdg.
1000 MΩ 〜2000 MΩ : ±8 % rdg.
判定方式ウインドウ・コンパレート方式 (ディジタル設定)

【タイマ】 ※実試験時間は負荷によりタイマ設定時間と異なる場合があります

設定範囲0.3〜999 s
ランプ/ディレイ試験電圧ランプアップ, ダウン, 絶縁抵抗試験ディレイ: 0.1〜99.9 s

【その他】

機能耐圧・絶縁抵抗の試験内容を各8通りメモリ, ホールド, ブザー, コンタクトチェック機能 (耐圧, 絶縁抵抗)
モニタ機能出力電圧・検出電流・絶縁抵抗, モニタ周期: 2 回/s以上
電源AC100〜240 V (50/60 Hz), 200 VA max.
寸法・質量 320W × 155H × 395D mm, 15 kg
付属品高圧テストリード 9615 (高圧側・リターン側各 ×1), 電源コード ×1, 取扱説明書 ×1, 抜け止め板 ×1

価格

形名(発注コード) 説明 価格 HIOKI Online Store
3174 AC耐圧・絶縁 ¥350,000(税込 ¥385,000) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

コンタクトチェックをする場合には、高圧テストリード9615をもう1セット別途ご購入ください。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

※9615は標準付属品

※9637, 9638は3174と使用の場合CE非対応

両手用リモコン 9614

¥20,000(税込 ¥22,000)

開始/停止制御用, 1.5m

片手用リモコン 9613

¥17,000(税込 ¥18,700)

開始/停止制御用, 1.5m

高圧テストリード 9615

¥3,000(税込 ¥3,300)

赤黒各1本セット, 1.5 m

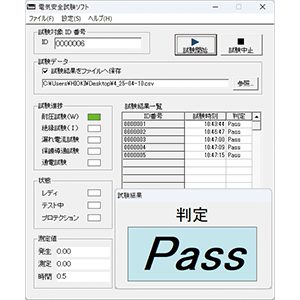

電気安全試験ソフト 9267

¥20,000(税込 ¥22,000)

・PC制御用、電気安全試験ソフトウェア ・電気用品安全法規定の検査記録保存が可能 ・絶縁・耐圧試験, 保護導通試験, 漏れ電流試験, 通電試験

詳細はこちら

RS-232Cケーブル 9637

¥1,500(税込 ¥1,650)

9pin - 9pin, クロス, 1.8 m
