メモリハイロガー
LR8431

USBメモリ対応&確度アップ!絶縁・10ms・10chのパーソナルロガー

アカデミックプライス対象商品

● 測定データをUSBメモリに記録し、手軽にPCに持っていくことができます!長期間に渡る測定は、信頼のCFカードに安心記録! ● リアルタイム記録中にメディア交換可能 ● 熱電対測定の確度アップ (例:50℃水温測定時、従来機±3℃が±1.5℃) ● アナログ入力10ch絶縁 ● 全チャネルで10msの最高サンプリングが可能 ● ノイズに強い測定回路で耐ノイズ性向上 ● 持ち運び楽々小型軽量ボディに、ワイド&高輝度液晶を搭載

生産ラインから開発研究まで 幅広い分野で活躍する小型ロガー

<こんな用途に使えます> ●EV・HV向けモータ, インバータの評価に  高速・絶縁入力でノイズの少ない安定した測定が可能 ●空調設備の効率測定・性能評価に  複数の吹き出し口の入出力や内部部品の温度など、多点同時測定に対応 ●電子機器内部部品の温度測定、性能評価に  風速変換機を組み合わせることで、装置内の冷却効率測定が可能

手のひらサイズの10chロガー

手のひらに載る小型軽量サイズで持ち運びも楽々 電位の異なる測定物の温度、電圧測定等でも心配無用。 アナログ入力10chは全チャネル絶縁されています。 熱電対と電圧入力などを同時に測定しても干渉や感電の危険がありません。 パルス入力4chは回転パルスを積算したり、回転速度を測定できます。(パルス入力はGND共通です) ※チャネル間は半導体リレーで絶縁しています。 雷サージなど、製品仕様を超えた電圧がチャネル間に印加されると半導体リレーが短絡故障する可能性がありますので、絶対に印加しないようにご注意ください。

WEBで注文・見積

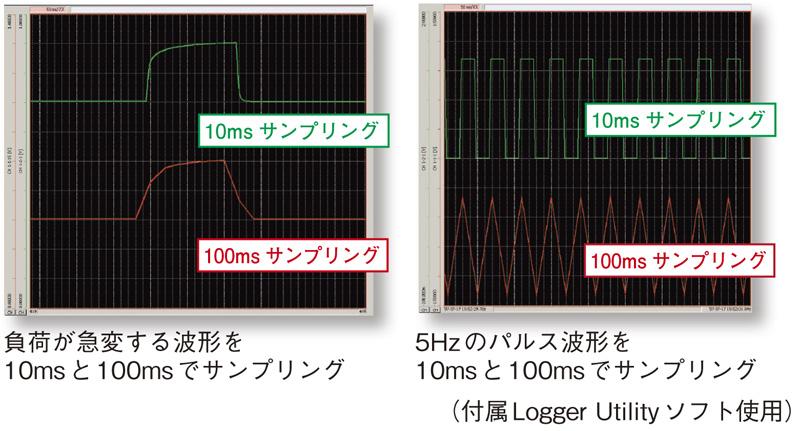

全チャネルで10 msの高速サンプリング可能なデータロガー

EV・HV・PHV など、電子化された自動車の開発においては、 負荷の急変に対応した測定が要求されるため、 多チャネルを10msでサンプリングする能力を要求されます。 従来の100msサンプリングでは追いきれない波形にも追従できます。

USBメモリ、CFカードに対応

測定データをUSBメモリに記録し、手軽にPCに持っていくことができます。 長期間に渡る測定は、信頼のCFカードに安心記録。 リアルタイム記録中に、測定を止めずにメディア交換が可能です。 測定を続けながら、記録した時点までのデータを持ち帰ることができます。 *新しいメディアへの交換は、記録間隔設定が最速の場合、2 分以内に差し替えてください。 *長期間に渡る大切なデータの記録には、工業用規格のHIOKI純正CF カードの使用をお勧めします。 HIOKI 純正オプション品のCF カード以外のメディアは動作保証外となります

測定・解析用パソコンソフト付属

パソコン計測に対応する、専用アプリソフト「Logger Utility」が付きます。 リアルタイムにデータをパソコンに記録。 測定中でも、過去のデータを見る事ができます。 パソコンとロガーはUSBで接続できます。 *USB接続画像はLR8400です。

仕様

■ 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)

アナログ入力部[チャネル数] アナログ10chスキャニング絶縁入力 (2極M3ネジ締め端子台)
[電圧測定範囲] ±100mV〜±60V, 1-5V, 最高分解能 5μV
[熱電対測定範囲] -200˚C 〜1800˚C (使用センサにより異なる), 熱電対 (K, J, E, T, N, R, S, B), 最高分解能 0.1˚C
[測温抵抗体] [湿度] 機能なし
[最大入力電圧] AC 30VrmsまたはDC 60V
[CH間最大電圧] [対地間最大定格電圧] AC 30VrmsまたはDC 60V (入力ch-筐体間, 入力ch間に加えても壊れない上限電圧)
パルス入力部[チャネル数] パルス入力 4ch (パルス入力は専用コネクタ, 本体とGND共通)
[パルス積算] 0〜1000Mパルス (無電圧a接点, オープンコレクタまたは電圧入力), 最高分解能 1パルス
[回転数変動] 0〜5000/n (r/s), 分解能 1/n (r/s) ※nは1回転当りのパルス数で1〜1000
[最大入力電圧] DC 0〜10V
[CH間最大電圧] [対地間最大定格電圧] 非絶縁
記録間隔10ms〜1時間, 19設定 (記録間隔内に全入力チャネルをスキャン)
ディジタルフィルタOFF/50Hz/60Hz (カットオフ周波数を自動設定)
メモリ容量内部3.5Mワード, CFカード/USBメモリ (HIOKI純正CFカードのみ動作保証)
外部インタフェースUSB2.0シリーズミニB ×1, 機能: PCからの制御, CFカード内の測定データをPCへ転送 (USBメモリ内のデータをUSB通信でPCへ転送不可)
CFカード/USBメモリのドライブ間コピー可能
表示体4.3型WQVGA-TFTカラー液晶 (480 × 272ドット)
機能CFカード/USBメモリへリアルタイム保存, 数値演算, 他
電源[ACアダプタ] Z1005 (AC100〜240V, 50/60Hz), 30VA Max. (ACアダプタ含む), 10VA Max. (本体のみ)
[バッテリパック] 9780 /連続使用時間 2.5h (25℃参考値), 3VA Max.
[外部電源] DC10〜16V, 10VA Max. (接続コードはご相談, 配線は3m以内)
寸法・質量176W × 101H × 41Dmm, 550g (バッテリパック9780未装着時)
付属品測定ガイド ×1, CD-R (データ収集アプリソフトLogger Utility, 取扱説明書PDF版) ×1, USBケーブル ×1, ACアダプタZ1005 ×1

■ LabVIEW, MATLAB script対応状況

製品LabVIEWMATLAB script
LR8431××

価格・オプション

形名(発注コード) 説明 価格 HIOKI Online Store
LR8431 10ch ¥110,000(税抜き) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

バッテリパック9780は別売オプションになります。長期間に渡る大切なデータの記録には、工業用規格のHIOKI純正CFカードの使用をお勧めします。HIOKI純正オプション品のCFカード以外のメディアは動作保証外となります。

この製品のオプション

オプションカテゴリー選択

T熱電対 9811

¥18,000(税抜き)

許容差クラス2, 長さ5 m, 素線径φ 0.32 mm, 5本/1set

K熱電対 9810

¥18,000(税抜き)

許容差クラス2, 長さ5 m, 素線径φ 0.32 mm, 5本/1set

接続ケーブル 9641

¥2,500(税抜き)

パルス入力用, ケーブル長1.5m

※対地間電圧はこちらの製品仕様範囲内となります ※別途電源供給が必要です

差動プローブ P9000

¥42,000(税抜き)

・メモリハイコーダ専用 (P9000-01) 波形のみ (P9000-02) 波形/実効値切換え ・AC/DC 1kVまでの入力用 ・別途電源が必要

詳細はこちら

ACアダプタ Z1008

¥12,000(税抜き)

AC 100〜240 V

その他テスタ用L4936/L4937/L4931等が使えます

変換ケーブル L1011-10

¥4,000(税抜き)

BNCオス端子をむき出し電線に変換, ネジ端子台に接続, 2.4m

変換ケーブル L1011

¥3,500(税抜き)

BNCオス端子をむき出し電線に変換, ネジ端子台に接続, 30cm

グラバークリップ 9243

¥5,000(税抜き)

バナナプラグケーブルの先端に装着, 赤黒セット, 全長196mm, CAT III 1000V

P9000用, 特注品につきご相談ください

(1) USBバスパワーケーブル
(2) USB(A)-マイクロBケーブル
(3) 3分岐ケーブル

※CFカードにはPCカードアダプタが付属します

※CFカード購入時のご注意
弊社オプションのCFカードを必ず使用してください。弊社オプション以外のCFカードを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

PCカード2G 9830

¥24,000(税抜き)

・2 GB ・PCカードアダプタ付属

詳細はこちら

PCカード1G 9729

¥18,000(税抜き)

・1 GB ・PCカードアダプタ付属

詳細はこちら

PCカード512M 9728

¥9,500(税抜き)

・512 MB ・PCカードアダプタ付属

詳細はこちら

※Z1005は本体標準付属

ACアダプタ Z1005

¥12,000(税抜き)

100~240V AC

バッテリパック 9780

¥9,500(税抜き)

NiMH, 本体で充電

ソフトケース 9812

¥2,400(税抜き)

小物収納可能, ネオプレンゴム

保護シート 9809

¥2,000(税抜き)

液晶画面保護用, 2枚一組

携帯用ケース 9782

¥12,000(税抜き)

オプション収納可能, 樹脂外装

※ロガーユーティリティは標準付属品

ロガーユーティリティ

無料

・メモリハイロガー用 ・測定制御, リアルタイムデータ収集 ・波形表示, データ変換, 演算, 検索, 印刷

詳細はこちら
