抵抗計
RM3545A

全品検査のニュースタンダード
溶接や接続品質を高精度で良否判定

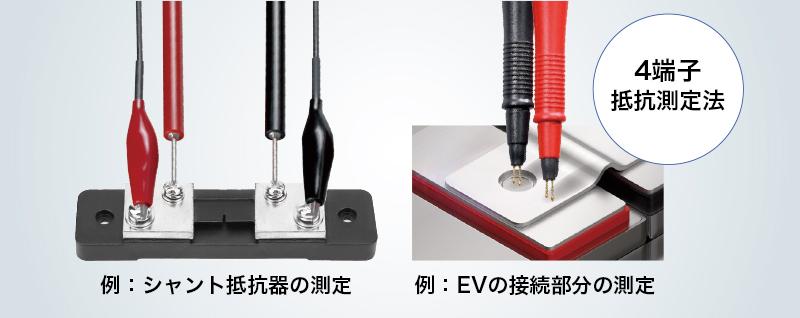

● バッテリーやモーター、電子部品などの開発時に低い抵抗値を正確に測定 ● 最小分解能1 nΩ の1000 μΩレンジを新たに搭載。確度は最高クラスの0.045% rdgを実現 ● 生産ラインに組み込むことで開発時と同じ測定精度の検査が可能 ● 最大132チャネル(4端子法)まで対応(スイッチメインフレームSW1002と組み合わせ時) ● 最大20チャネル(4端子法)まで対応(マルチプレクサユニット Z3003を2枚搭載時。RM3545A-2のみ) ● 低抵抗測定レンジでも測定スピード最速21 ms (*1)
*1: 10 mΩレンジまたは100 mΩレンジで、PRモードON、測定スピードFAST、外部トリガーを使う場合

超低抵抗の正確な測定を簡単に

最小分解能1 nΩ の1000 μΩレンジを新たに搭載し、確度は最高クラスの±0.045% rdg ±0.010% f.s.を実現しています。ウォーミングアップやゼロアジャストなしでも確度保証しているため、起動後すぐに正確な測定を開始できます。オフセット電圧を補正するOVC機能も搭載し、低抵抗を安定して測定できます。

高精度な多チャネル計測を簡単に

スイッチメインフレーム SW1002と組み合わせると最大132チャネル(4端子法)まで対応します。また、RM3545A-2はオプションのマルチプレクサユニット Z3003を最大2枚搭載でき、最大20チャネル(4端子法)まで対応します。高精度な多チャネル計測の需要に応えます。 スイッチメインフレーム SW1001 スイッチメインフレーム SW1002

自動化ラインの構築を簡単に

既存モデルRM3545と比べて、測定スピードが約2倍(最速21 ms*)に高速化しています。また、経路抵抗の許容値も拡大しており、配線抵抗や接触抵抗を気にせずにシステムに組み込むことができます。PCやPLCなどの機器とデータ連携がしやすいように、LAN通信インターフェイスも標準で搭載しています。 *: 10 mΩレンジまたは100 mΩレンジで、PRモードON、測定スピードFAST、外部トリガーを使う場合

各種証明書のダウンロードはこちら

仕様

基本仕様 (確度保証期間 1年)

抵抗測定レンジ
(13レンジ)
[レンジ, 最大表示, 分解能, 測定電流]
1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A
10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A
100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A
1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA
10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA
100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA
1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA
10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA
100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA
1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA
10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA
100 MΩ(100 MΩレンジ高精度モード): 120.000 0 MΩ, 100 Ω, 100 nA
1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下
代表確度
※ High モード, OVC 機能 ON, SLOW2, ゼロアジャストなし
1000 μΩレンジ: ±0.045% rdg ±0.010 % f.s.
10 mΩレンジ: ±0.045% rdg ±0.001 % f.s.
100 mΩレンジ: ±0.045% rdg ±0.001 % f.s.
1000 mΩレンジ: ±0.012% rdg ±0.001 % f.s.
1000 Ωレンジ: ±0.006% rdg ±0.001 % f.s.
測定電流Highモード: 1000μΩ(1 A)〜1000 MΩ(1 μA以下)
Lowモード: 100 mΩ(100 mA)〜100 Ω(1 mA)
ローパワーモード(LP): 測定電流および開放電圧を20 mVに抑えたローパワー測定
LP1000 mΩ(1 mA)~LP1000 Ω(5 μA)
測定スピードFAST, MEDIUM, SLOW1, SLOW2
経路抵抗の許容値
※参考値
SOURCE BとSOURCE Aの間の経路抵抗(測定対象以外)
100 mΩ 以下(PR モード OFF)のレンジ: 2.6 Ω
100 mΩ 以下(PR モード ON)のレンジ: 3.5 Ω
1000 mΩレンジ: 15 Ω
10 Ωレンジ: 150 Ω
100 Ωレンジ: 100 Ω
10 kΩレンジ: 500 Ω
100 kΩ 以上のレンジ: 1 kΩ
最大開放端子電圧1000 Ω以下のレンジ: 8.0 V
10 kΩ以上のレンジ:20 V
温度測定サーミスタセンサー(Z2001[付属品]): -10.0℃~99.9℃
アナログ入力(放射温度計など): DC 0 V~2.0 V
内蔵マルチプレクサ (内蔵オプション, RM3545A-2のみ)マルチプレクサユニット Z3003
搭載可能数:最大2 ユニット
最大チャネル数:20チャネル(4 線式), 42 チャネル(2 線式)
切替時間:30 msec
外付けマルチプレクサ (外付けオプション)スイッチメインフレーム
最大チャネル数(SW1001): 33 チャネル(4 線式)
最大チャネル数(SW1002): 132 チャネル(4 線式)
切替時間:11 msec
インターフェイスLAN(TCP/IP, 10BASE-T/100BASE-TX), RS-232C(最大115200 bps, プリンタ I/F兼用), USB, EXT I/O(D-sub 37ピン), アナログ出力 (D/A出力電圧範囲, DC 0 V 〜 1.5 V)
機能コンタクトチェック, ゼロアジャスト(各レンジ±50%of full scale以内)*1, ゼロアジャストフリー確度保証, OVC機能, 接触改善機能(最大印加電圧 5 V, 最大電流 10 mA), ローパワーモード(最大開放電圧20 mV), オートホールド機能, コンパレータ, 温度測定機能, 温度補正(TC)機能, 温度換算(ΔT)機能, 統計演算機能, ディレイ機能, アベレージ機能, 設定セーブ ( パネルセーブ ) , データメモリー機能, コマンドモニタ機能(コマンドやクエリの送受信状況を表示), LabVIEW® ドライバー対応 *2
*1: 100 MΩ以上はゼロアジャスト不可(強制OFF)
*2: LabVIEW ドライバは National Instruments社の商標および登録商標です。
電源定格電源電圧: AC 100 V~240 V
定格電源周波数: 50 Hz / 60 Hz
最大定格電力: 40 VA
通常消費電力
(参考値)
16 W (測定電流1 A, LCD点灯)
寸法・質量RM3545A-1: 約215W × 80H × 306.5D mm (突起物含まず), 約2.7 kg
RM3545A-2: 約215W × 80H × 306.5D mm (突起物含まず), 約3.4 kg
付属品電源コード ×1, 温度センサZ2001 ×1, EXT I/O用オスコネクター ×1, EXT I/O用コネクターカバー ×1, 予備ヒューズ(F1.6AH 250 V)×1, スタートアップガイド ×1, 使用上の注意 ×1


価格

形名(発注コード) 説明 価格 HIOKI Online Store
RM3545A-1 単チャネルモデル ¥280,000(税込 ¥308,000) Webで購入・見積
RM3545A-2 内蔵マルチプレクサ対応モデル ¥320,000(税込 ¥352,000) Webで購入・見積

※ショップサイト「HIOKI Online Store」で、購入手続き前に見積書の作成ができます。

オプション

オプションカテゴリー選択

下の選択枠をクリックし、カテゴリーをお選び下さい。該当するオプションの選択肢が表示されます。

※L2100は低抵抗専用
※リード長について
A: 分岐〜リード間, B: プローブ長, L: 全長
※Z2001は標準付属

マルチプレクサユニット Z3003

¥86,000(税込 ¥94,600)

RM3545A-2・RM3545-02専用, 4線式10か所・2線式21か所のスキャン測定

温度センサ Z2001

¥7,400(税込 ¥8,140)

1.75 m

手元コンパレータランプ L2105

¥6,500(税込 ¥7,150)

2 m

4端子ピン形リード L2104

¥26,000(税込 ¥28,600)

A: 280mm, B: 149mm, L: 1.5m, DC 60 V

ピン形リード L2103

¥44,000(税込 ¥48,400)

A: 250mm, B: 176mm, L: 1.5m, DC 60 V

ピン形リード L2102

¥33,000(税込 ¥36,300)

A: 250mm, B: 178mm, L: 1.5m, DC 60 V

クリップ形リード L2101

¥16,000(税込 ¥17,600)

A: 250mm, B: 84mm, L: 1.5m, DC 60 V

ピン形リード L2100

¥36,000(税込 ¥39,600)

A: 300 mm, B: 172 mm, L: 1.4 m, DC 1000 V

RS-232Cケーブル L9637

¥3,300(税込 ¥3,630)

外部制御用, 二重シールド, 9ピン - 9ピン, コード長 3 m

USBケーブル(A-B) L1002

¥1,200(税込 ¥1,320)

1 m

LANケーブル 9642

¥3,600(税込 ¥3,960)

ストレート, クロス変換コネクタ付属, 5 m

ゼロアジャストボード Z5038

¥4,800(税込 ¥5,280)

L2100, L2110, L2020, 9465-10, 9772用

(2023年11月現在)

スイッチメインフレーム SW1002

¥390,000(税込 ¥429,000)

• 測定器との組み合わせにより多チャネル測定が可能 • 最大264ch (2線)〜72ch (4端子対)

詳細はこちら

スイッチメインフレーム SW1001

¥216,000(税込 ¥237,600)

• 測定器との組み合わせにより多チャネル測定が可能 • 最大66ch (2線)〜18ch (4端子対)

詳細はこちら
